数字示波器选型有哪几个参数?

2021-05-21 09:26:57

    数字示波器选型有哪几个参数?

  你需要知道你用示波器观察到了什么?

  您想要捕捉和观察的信号的典型表现是什么?

  你的信号有复杂的特征吗?

  你的信号是重复信号还是单一信号?

  您想要测量的信号转换过程的带宽或上升时间是多少?

  你打算用什么信号特征来触发短脉冲、脉宽、窄脉冲等?

  你打算同时显示多少个信号?

  带宽是多少

  带宽一般定义为正弦输入信号幅度衰减到-3dB时的频率,即70.7%。带宽决定了示波器的基本信号测量能力。随着信号频率的增加,示波器准确显示信号的能力会下降。如果没有足够的带宽,示波器将无法区分高频变化。振幅会失真,边缘会消失,细节数据会丢失。如果没有足够的带宽,信号的所有特征,如振铃和振铃,都是没有意义的。

  确定你需要的示波器带宽的一个有效的经验法则是“5倍法则”;也就是把你要测量的信号的高频成分乘以5。这将使您获得超过2%的测量精度。

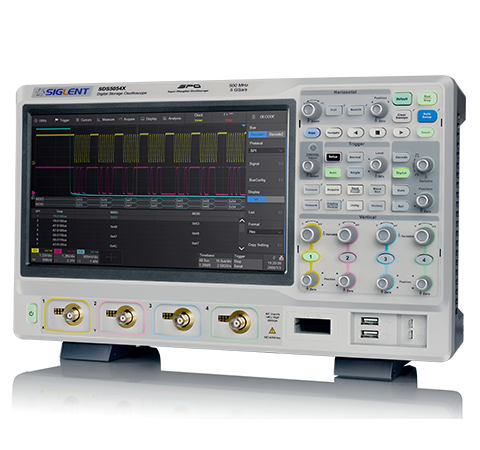

示波器

  在某些应用中,你不知道你感兴趣的信号的带宽,但你知道它的快速上升时间。大多数数字示波器的频率响应使用以下公式计算相关带宽和仪器的上升时间:带宽=0.35 信号的快速上升时间。

  有两种类型的带宽:重复(或等效时间)带宽和实时(或单次)带宽。重复带宽仅适用于重复信号,显示来自多个信号采集周期的样本。实时带宽是示波器单次采样可以捕捉到的高频,在捕捉到的事件不频繁发生时要求非常高。实时带宽与采样率有关。

  因为更宽的带宽通常意味着更高的价格,所以您应该根据您的预算评估您通常观察到的信号的频率分量。

  屏幕刷新率有多快

  所有示波器都会闪烁。也就是说,示波器每秒捕捉特定次数的信号,在这些测量点之间不会进行任何测量。这是波形捕获速率,也称为屏幕刷新率,以每秒波形数(wfms/s)表示。采样率是指示波器在一个波形或周期内对输入信号进行采样的频率。波形捕获率是指示波器收集波形的速度。波形捕获率取决于示波器的类型和性能水平,变化范围很大。波形捕获率高的示波器会提供更重要的信号特性,大大增加示波器快速捕获抖动、短脉冲、低频干扰、瞬时误差等瞬时异常情况的概率。

  数字存储示波器(DSO)采用串行处理结构,每秒可捕获10至5000个波形。DPO数字荧光示波器采用并行处理结构,可以提供更高的波形捕获率,其中一些可以达到每秒百万个波形,大大提高了捕获间歇和困难事件的可能性,使您能够更快地发现信号的问题。采样率是多少

  定义为每秒采样次数(Sa/s),是指数字示波器对信号进行采样的频率。示波器的采样率越快,显示波形的分辨率和清晰度越高,丢失重要信息和事件的概率越小。

  如果需要在长时间范围内观察慢变信号,小采样率就变得更加重要。为了在显示的波形记录中保持固定数量的波形,需要调整水平控制按钮,显示的采样率会随着水平调整按钮的调整而变化。

  如何计算采样率取决于被测波形的类型和示波器采用的信号重构方法。

  为了准确再现信号,避免混淆,奈奎斯特定理规定,信号的采样率必须不小于其高频分量的两倍。但这个定理的前提是基于无限时间和连续信号。由于没有示波器可以提供无限的记录长度,而且根据定义,低频干扰是不连续的,所以采用两倍于高频分量的采样率通常是不够的。

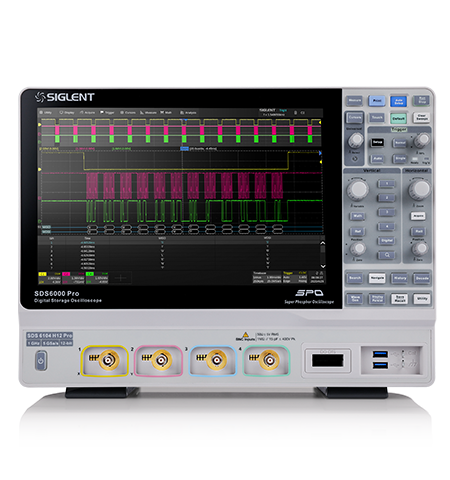

示波器

  事实上,信号的精准再现取决于其采样率和用于信号采样点之间间隙的插值方法。一些示波器为操作员提供以下选项:用于测量正弦信号的正弦插值,以及用于测量矩形波、脉冲和其他信号类型的线性插值。

  在比较采样率和信号带宽时,有一个有用的经验法则:如果您正在观察的示波器有插值(经过滤波以在采样点之间再生),则(采样率/信号带宽)的比率至少应为4: 1。当没有正弦插值时,应采用101的比例。

  储存深度是多少

  存储深度是示波器可以存储多少采样点的量度。如果需要不间断地捕捉脉冲串,示波器应该有足够的内存来捕捉整个事件。所需的存储深度,也称为记录长度,可以通过将捕获的时间长度除以精准再现信号所需的采样速度来计算。

  在正确的位置捕获信号的有效触发通常可以减少示波器所需的实际存储量。

  存储深度与采样速度密切相关。您需要的存储深度取决于要测量的总时间跨度和所需的时间分辨率。

  现代示波器允许用户选择记录长度,以优化操作中的一些细节。要分析一个非常稳定的正弦信号,只需要500点的记录长度;但是如果你想解析一个复杂的数字数据流,你需要一个一百万点或者更多的记录长度。

  需要什么样的触发器

  示波器的触发器可以使信号在正确的位置同步水平扫描,决定了信号特征是否清晰。触发控制按钮可以稳定重复波形,捕捉单个波形。

  一般示波器的用户大多只使用边沿触发,你可能会发现在某些应用中拥有其他触发能力是有益的。尤其是新设计产品的故障查找。先进的触发方法可以分离相关事件,从而有效利用采样速度和存储深度。现在有很多具有高级触发能力的示波器:可以根据幅度定义的脉冲(如短脉冲)、时间定义的脉冲(脉宽、窄脉冲、转换速率、建立/保持时间)和逻辑状态或图形描述的脉冲(逻辑触发)进行触发。扩展触发功能和传统触发功能的结合也有助于显示视频和其他难以捕捉的信号。这种先进的触发能力在设置测试过程中提供了很大程度的灵活性,并且可以极大地简化工作。

  有几个频道

  您需要的频道数量取决于您的应用。对于常见的经济故障查找应用,需要一个双通道示波器。但是如果需要观察几个模拟信号的关系,就需要一个4通道示波器。许多从事模拟和数字信号系统的工程师也考虑使用4通道示波器。还有一个相对较新的选择,所谓的混合信号示波器,它将逻辑分析仪的通道计数和触发能力以及示波器更高的分辨率集成到一个具有时间相关显示的仪器中。
