泰克高分辨率示波器在医疗设备的测试应用

2023-05-23 09:46:06

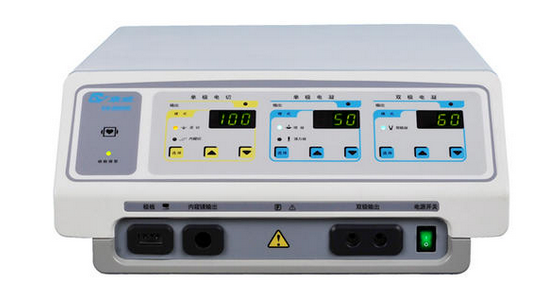

     高频手术器又名高频电刀,是一种取代机械手术刀进行组织切割的电外科器械 。它通过电极尖端产生的高频高压电流与机体接触时对组织进行加热,实现对肌体组织的分离和凝固,从而起到切割和止血的目的。

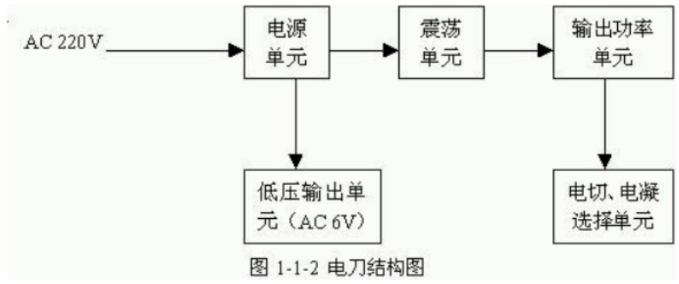

      其基本结构框图如下,高频电刀一般由高压电源、低压电源、振荡单元、功率输出、电切、电凝选择等单元组成。




      电源单元包括电力变压器,初级为220伏交流输入,次级输出为高电压和低电压。振荡单元包括振荡线圈、电容器、电子管或晶体管等,其作用是产生高频电流。功率输出单元包括晶体管 (电子管) 和输出功率调节电路。它的功能是将高频电流放大为功率,并将其输出到电刀组件。电切,电凝选择单元主要是选择临床所需的电凝和电凝功率。通过特殊的刀柄,可以完成切割和凝固的临床任务。

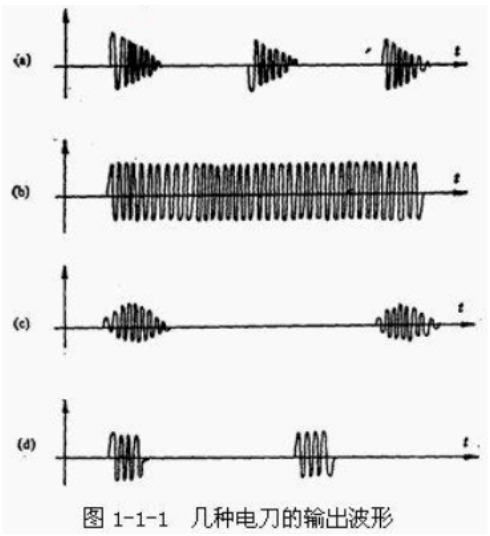

      根据不同的振荡单元,常见的输出波形如下。波形频率一般在100KHz~5MHz之间,电压在1V至100V之间,电流在1mA至5A之间。




    测试方案


    单极输出测试MDO34 3-BW-100 / MSO44 4-BW200+TCP0030A*1

    双极输出测试MDO34 3-BW-100 / MSO44 4-BW200+TCP0030A*2;THDP0200(可选配)

    双路以上测试MSO46 4-BW-200 / TCP0030A*3;THDP0200(可选配)


   测试要求及方案特点


1.需要测试一段时间内从输出端电压/电流到稳定的波形,同时测试其稳定状态波形,这要求示波器在多个通道中仍然具有足够的记录长度。我们的MDO3示波器的每个通道可以达到10M的记录长度,并且MSO4示波器的标准记录长度可以达到每个通道31.25M。


2.需要自动读出某一电压/电流波形的大值和有效值,示波器需要具备选通测量功能。MSO3/MSO4示波器的自动测量选项有三个门控测量: “所有记录长度/屏幕/光标。


3.产品的输出功率是一个关键指标,它是通过将输出电流的有效值的平方乘以负载电阻得到的。因此,在满足1和2要求的前提下,电流测量精度越高越好。我们的TCP0030A电流探头小电流分辨率可以达到1mA,典型精度可以达到1% ~ 1.5%。MSO46示波器可同时测试三路电压和三路电流,直流增益精度1%,12位ADC,在这种应用中还可以打开高分辨率模式,使垂直分辨率达到16位,示波器的测量精度大大提高。

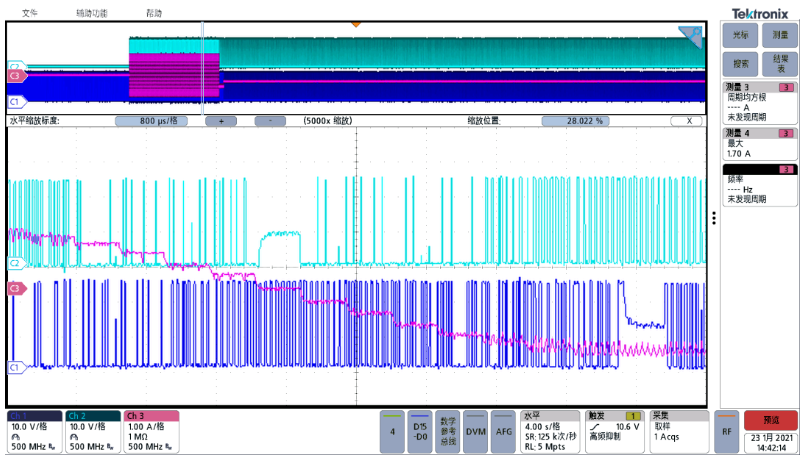

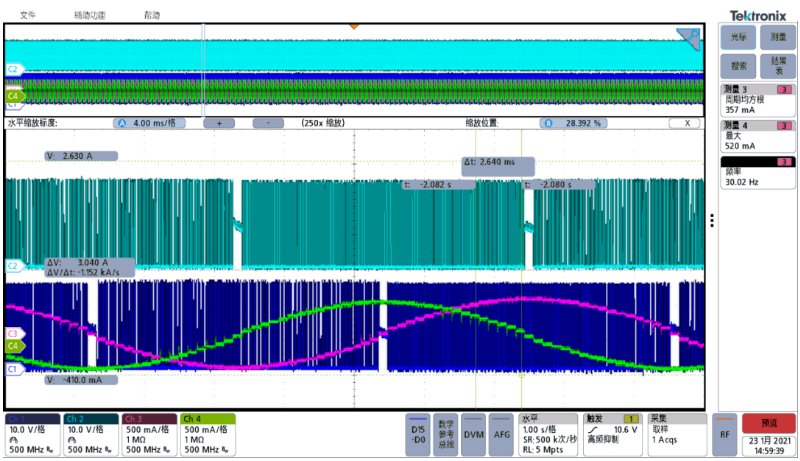

    该产品测试图如下
