是德科技无源探头及附件

2023-02-18 11:12:13

    探头一般可分为无源的和有源的,相信大家对无源探头都非常的熟悉。目前在购买是德科技的示波器,例如EXR示波器时,会在每个通道上标配N2873A无源探头,它具有直流至500MHz带宽和10:1衰减比。


今天我们就以N2873A这款无源探头为例,

看一看它还附带了哪些丰富的附件。

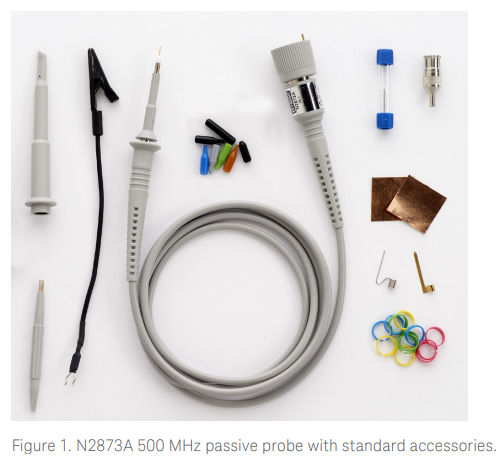

没错,上图就是N2873A探头以及相应的附件,

是不是丰富多彩呢?

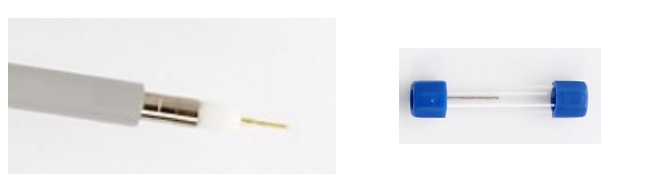

    N2873A无源探头外形紧凑,探头直径仅为2.5mm,尖探针采用弹性加载,可以帮助工程师避免探头从被测件上滑落。另外,还配有4个备用探针(2个弹簧加载探针和2个刚性探针)。




   绝缘的IC帽可将微小的探针保持在IC引线中间,避免探针与相邻的引线发生短路。

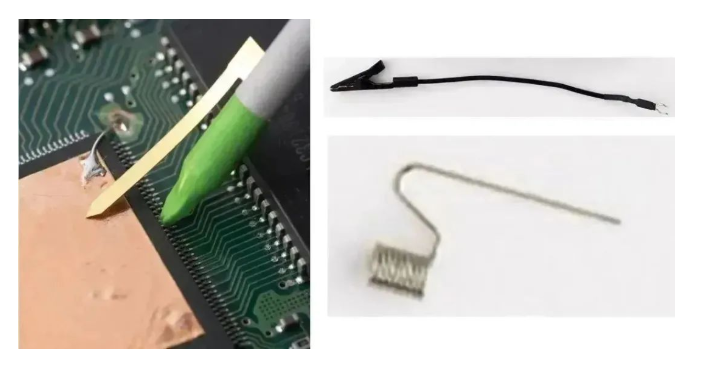

   标准的平刃接地连接器和自粘式铜接地焊盘有助于减少接地电感,同时方便地接触地面。鳄鱼夹和弹簧针的接地方式是很常见的,更短的接地方式能够带来更好的测量精度。




    12个四种颜色的色环可安装在探头靠近示波器端和探针端。当我们使用多根探头时,方便辨识不同通道上所使用的探头。


0 (4).png


    改锥用来调节N2873A探头的可变电容,大多数示波器都有可以用于校准或参考的方波输出,探测这个连接,检查波形是否为方形。根据需要调整可变电容,以消除所有下冲或过冲。


0 (3).png


同时是德科技还有很多高性价比的无源探头可供用户选择,包括:


DSOX3104G通用示波器时标配的N2843A(10:1衰减比);


DSOX1204G 入门级示波器时标配的N2140A(10:1/1:1 衰减比);


PP0001A:1GHz无源探头,300 V CAT II;


PP0002A:800 MHz 无源探头,1200V CAT II;


N2870A(35MHz带宽1:1衰减比)。一般来说,为了避免额外放大示波器的噪声,小信号测量推荐小衰减比探头。
