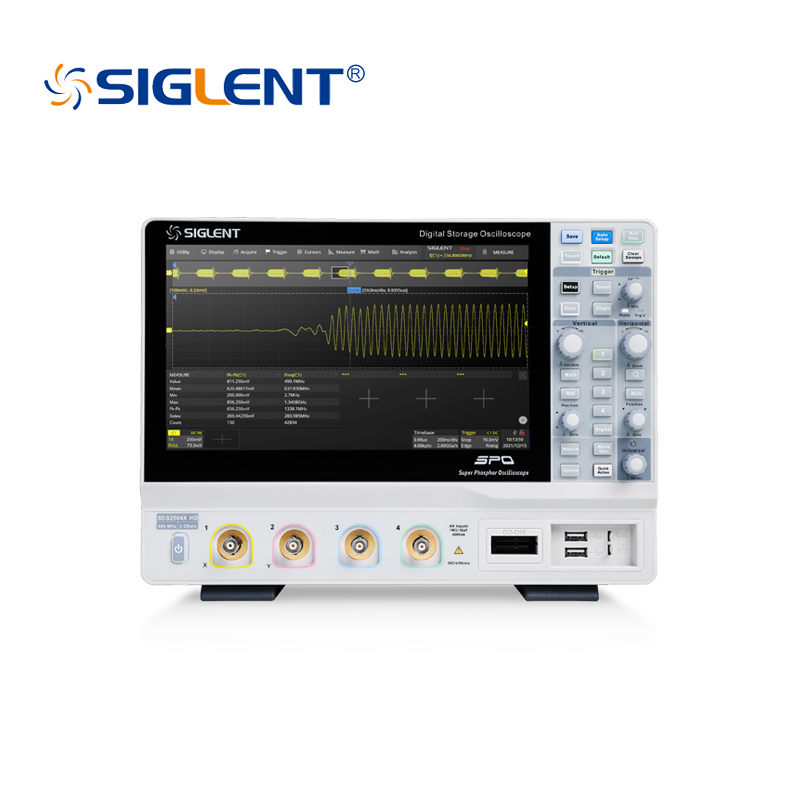

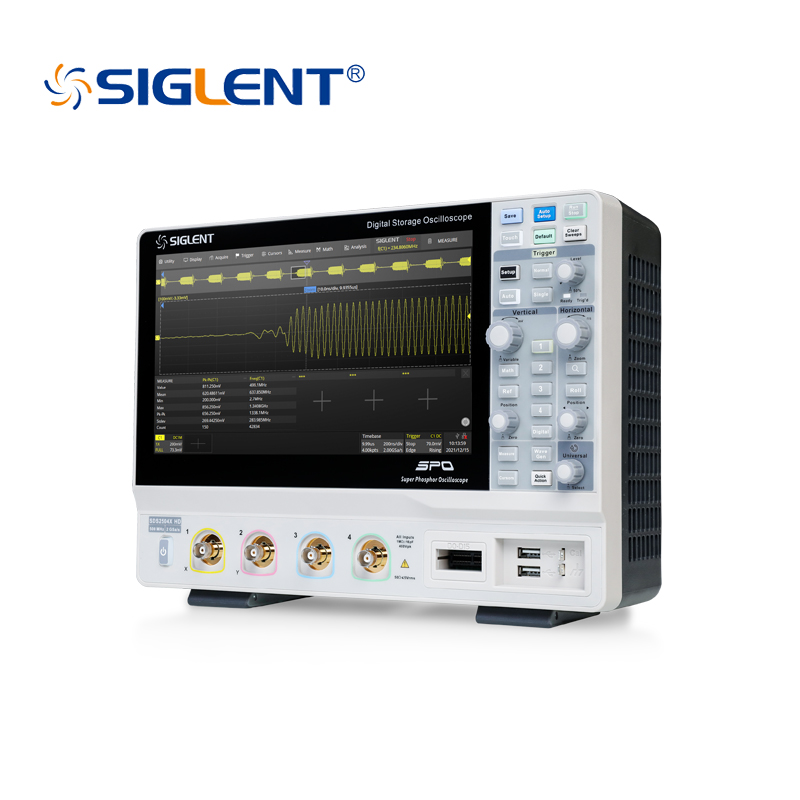

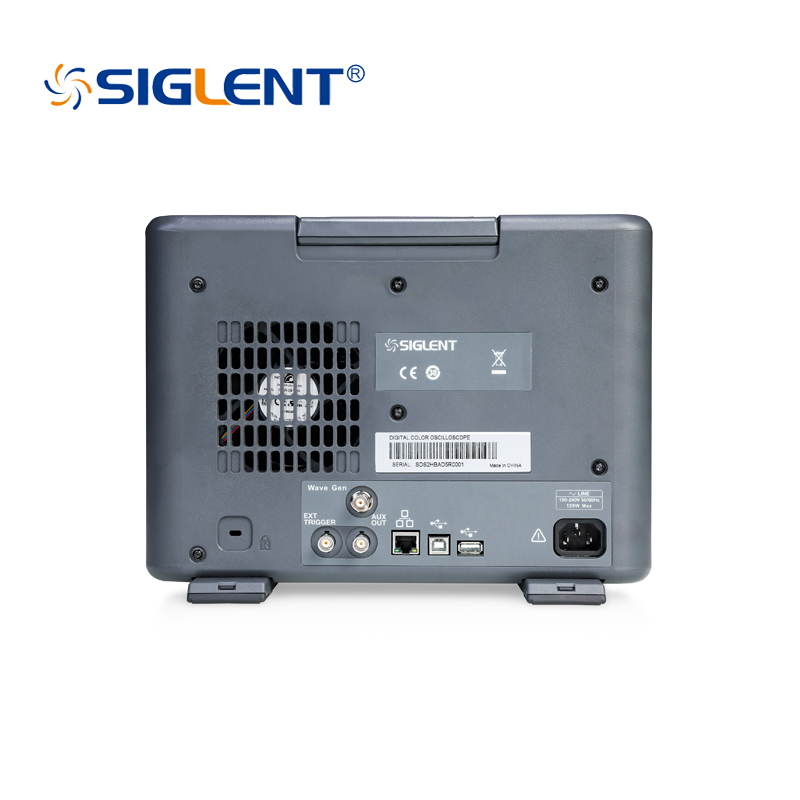

鼎阳SIGLENT SDS2000X HD系列高分辨率示波器

鼎阳SIGLENT SDS2000X HD系列高分辨率示波器

  • 所属分类:产品中心
  • 产品型号:1641731966
  • 浏览次数:
  • 发布日期:2022-03-25 13:53:13
  • 产品概述
  • 技术参数
  • 文件下载

一、概述

      SDS2000X HD 系列示波器具备12-bit高分辨率,4个模拟通道,带宽可达500 MHz,存储深度200 Mpts/ch。简洁迷人的外观配备10.1英寸大触摸屏,是电源设计、数字电源管理、电源完整性、汽车电子系统以及嵌入式系统的分析利器。

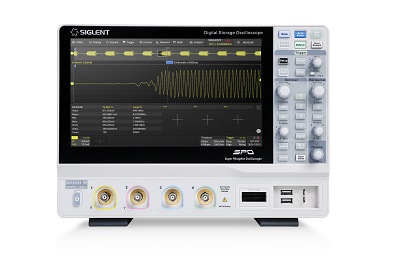

SDS2000X HD系列高分辨率示波器

二、特点

(1)模拟带宽:100 MHz,200 MHz,350 MHz,500 MHz

(2)垂直分辨率:12-bit

(3)实时采样率: 2 GSa/s

(4)存储深度:200 Mpts/ch

(5)波形捕获率:500 000 帧/秒(Sequence 模式)

(6)低本底噪声:在 500 MHz 全带宽下低至 70 μVrms


三、功能

1、全带宽下12-bit高分辨率,体验豪华的小信号分析能力

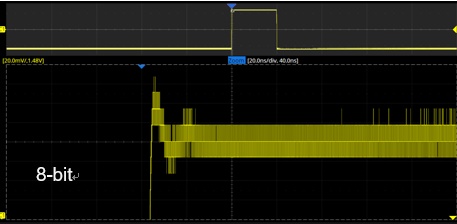

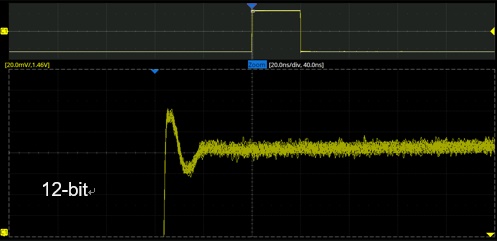

(1)12-bit高分辨率ADC采样,更好地呈现波形细节,相比于普通的8-bit示波器256级量化等级,12-bit示波器可达到4096级,是普通示波器的16倍,具备更小的量化误差。

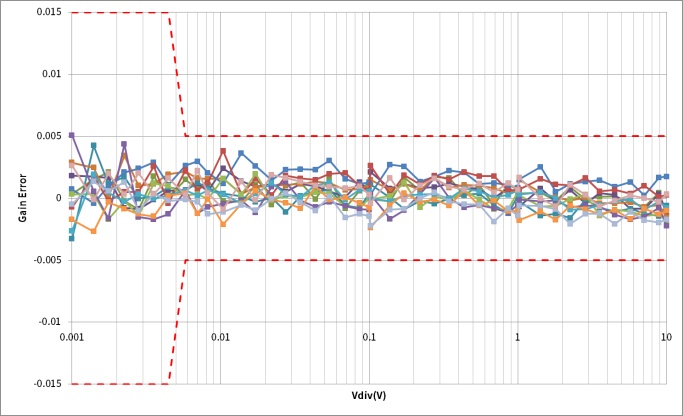

(2)低至0.5%的直流增益精度。

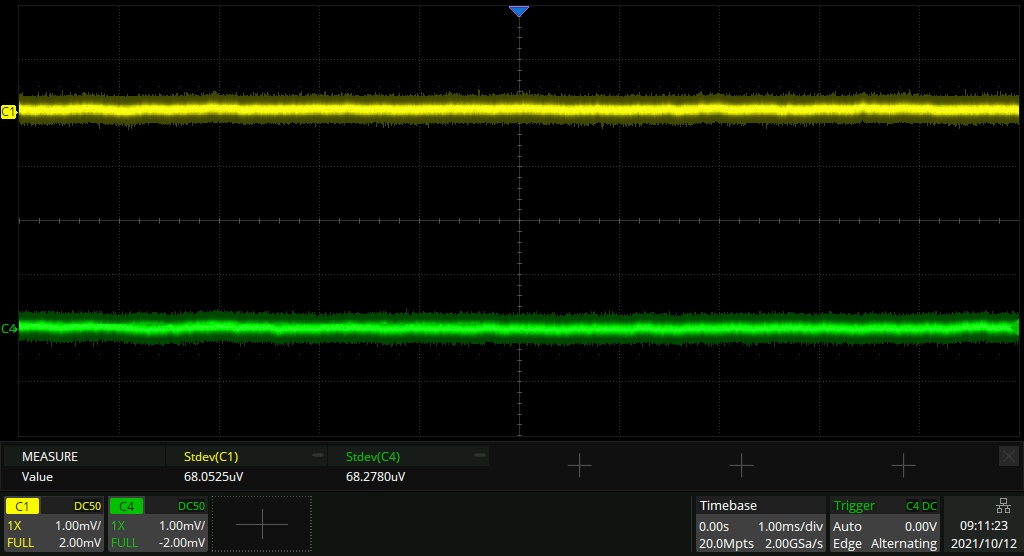

(3)本底噪声,在500MHz全带宽下低至 70 μVrms,让12-bit ADC充分发挥性能。



2、电源轨分析

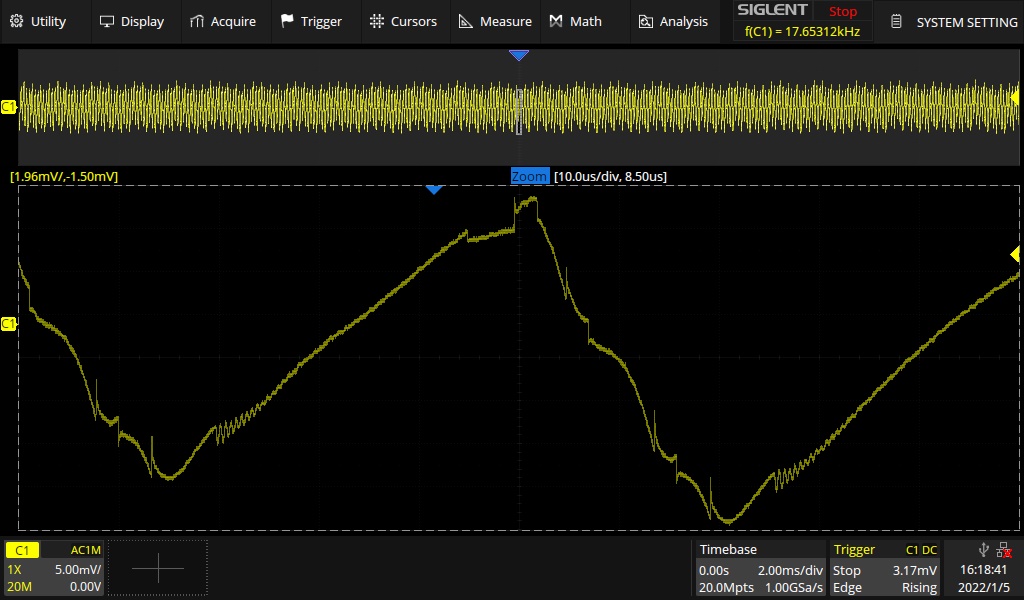

      SDS2000X HD系列12-bit高分辨率示波器可清楚地观察到电源轨小信号细节,0.5%的直流增益精度,给小信号测量带来前所未有的信心;标配2M点FFT功能,还可实现在频域分析信号,以定位噪声来源。



3、强大的电源测试功能

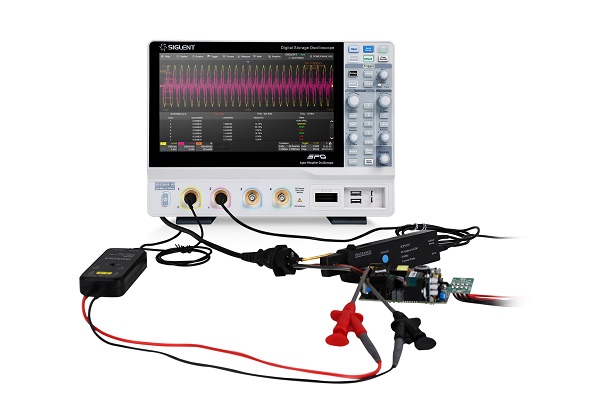

      SDS2000X HD标配了波特图功能,并且支持后期通过软件开通电源分析选件功能,为电源工程师在实际测试中节省大量的时间。波特图功能可用于做电源环路分析,得到环路的幅频和相频曲线,从而分析环路设计的裕量。


      同时,SDS2000X HD电源分析套件还提供了SOA(安全工作区测量),开关损耗,谐波分析等功能。为电源工程师带来了整套的测试方案。



4、时钟分析

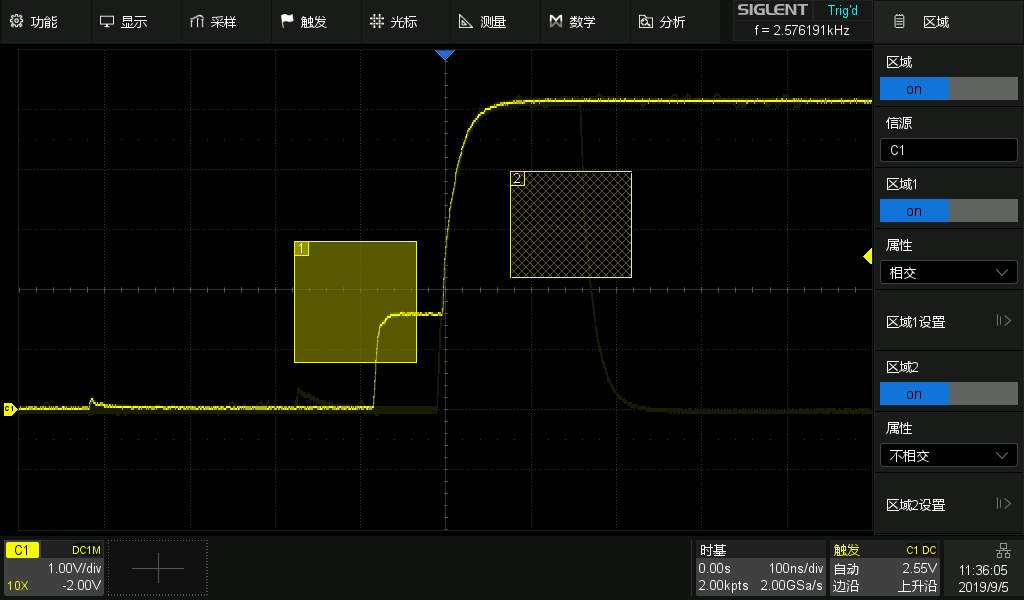

      利用SDS2000X HD标配的分析工具包,可多方面的分析时钟信号质量; 多种智能触发方式和区域触发,配合Search功能,可快速定位异常的时钟信号沿。


      此外,对水平方向上的测量(如周期、脉宽等),摒弃了传统的一帧只获得一个测量值的方法,将一帧中的所有指定水平项目的测量值都计算出来并纳入统计,大大提高了测试效率。


      信号参数统计值还可通过直方图统计,直观地显示参数的概率分布情况;趋势图直观反应参数随时间的变化规律。

5、串行协议分析

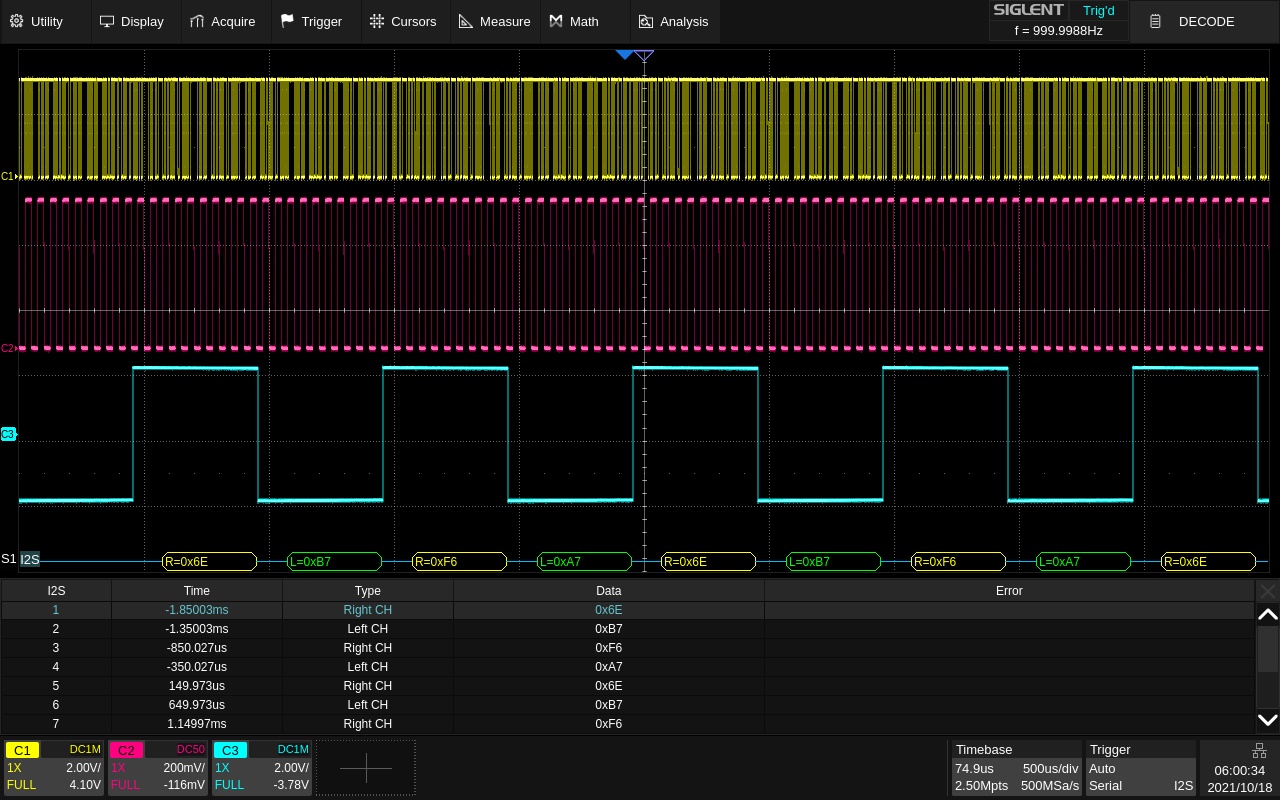

      SDS2000X HD标配了I2C、SPI、 UART、 CAN、 LIN五种串行协议触发及解码,并可选配CAN FD、 FlexRay、 I2S、MIL-STD-1553B、SENT和Manchester等多种协议。通过事件列表显示,能快速、直观地将总线的协议信息以表格形式显示,并能同时显示2个总线解码结果。


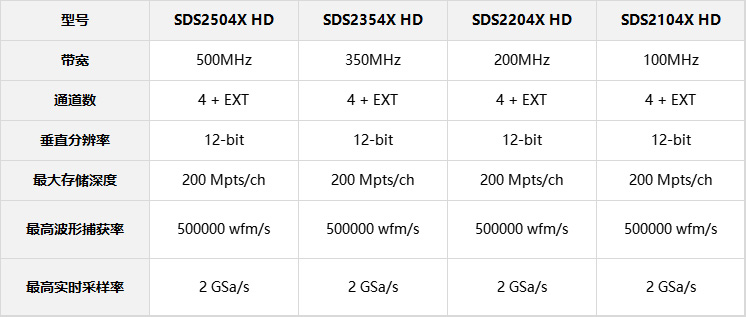

SDS2000X HD官网技术参数.jpg
