一、概述

      鼎阳SIGLENT SDS7000A系列高分辨率示波器，高带宽提升至8GHz，上升时间仅为58ps，比4GHz带宽的示波器快了一倍以上，能支持测量MIPI-DPHY、DDR2/DDR3、USB2.0、2.5/5/10GBASE-T等信号，应用场景更加丰富；同时采用了全新15.6英寸高清触摸屏，支持分屏显示功能，带来全新的测量体验。

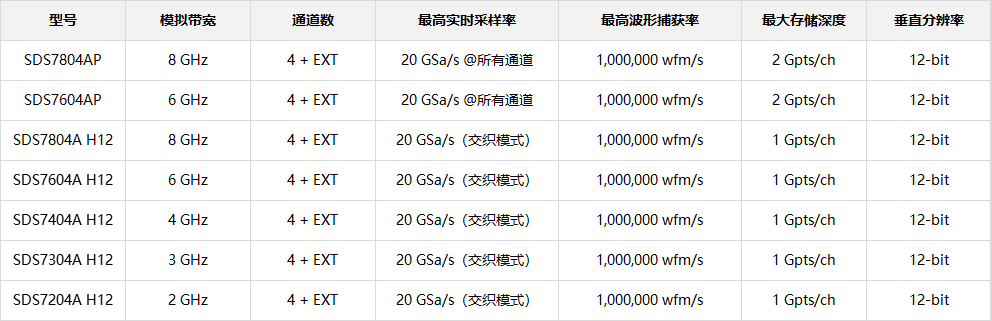

二、特点

1、带宽：8 GHz, 6 GHz, 4 GHz, 3 GHz, 2 GHz
2、存储深度：2 Gpts/通道
3、垂直分辨率：12-bit
4、实时采样率：20 GSa/s

5、波形捕获率：100 万帧/秒

三、优势

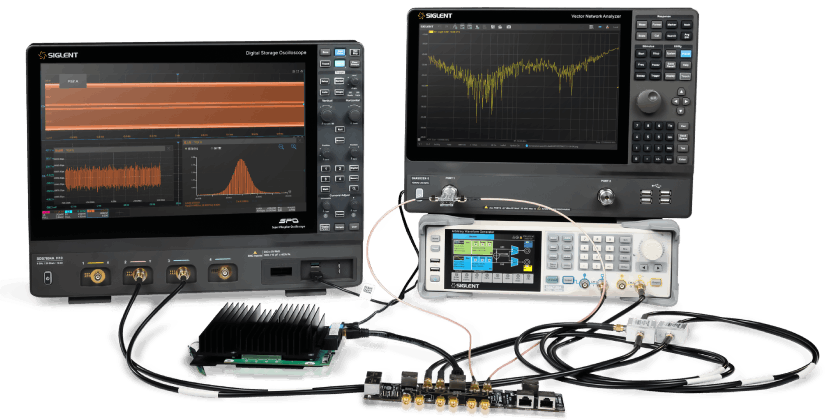

（一）万兆以太网分析

         随着千兆、万兆以太网技术在数据中心及工业自动化等领域的广泛应用，接口电气性能的合规性验证成为设备可靠性的关键测试环节。鼎阳科技SDS7000A系列示波器此次推出2.5G/5G/10GBase-T以太网电气一致性分析功能，支持MAX输出跌落、发送端定时抖动、功率谱密度、MDI回波损耗等在内的多项测试项目，确保被测设备符合IEEE标准要求。

        SDS7000A的2.5G/5G/10GBase-T测试项目包括：

        MAX输出跌落，发送端定时抖动-主模式，发送机时钟频率，发送端线性度，发送端非线性失真（仅2.5GBase-T），功率测试，MDI回波损耗，发送端定时抖动-从模式

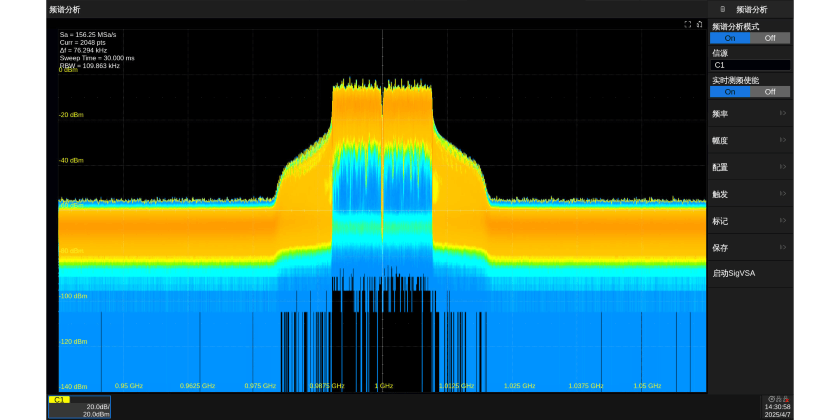

（二）实时频谱分析

         SDS7000A示波器集成了RTSA功能，在频谱分析模式下，支持实时频谱仪（RTSA）和数字下变频（DDC）功能，并在设备上集成了信号分析软件SigVSA，可直接对DDC的输出数据进行信号分析，支持的信号类型从简易的BPSK到复杂的宽带信号，如4G LTE、5G NR、IEEE802.11b/a/g/n/ac/ax/be和4096QAM，并具有密度图，频谱监测，3D图，3D图+频谱监测，密度图+频谱监测显示方式，解决了无线通信、物联网、高速数字电路中需要同时进行时频域分析的需求，并降低了设备成本。

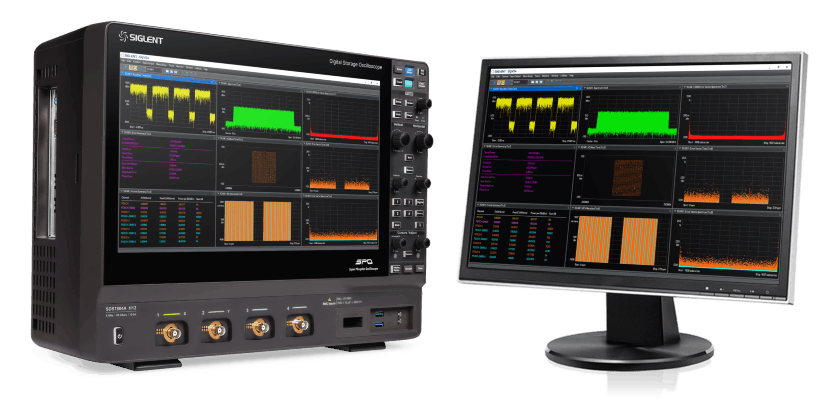

（三）矢量信号分析

         SDS7000A在设备上集成了矢量信号分析软件SigVSA，示波器借助内置的SigVSA可以作为信号分析仪，直接对DDC的输出数据进行信号分析，支持的信号类型从简易的BPSK到复杂的宽带信号，如4G LTE、5G NR、IEEE802.11b/a/g/n/ac/ax/be和4096QAM。此外，用户可以直接从示波器中获取实时采集的波形进行分析，也可以对保存的波形数据文件进行离线分析。

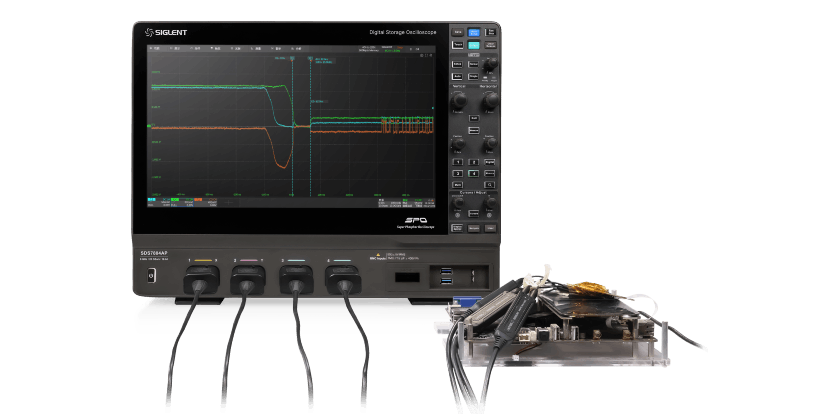

（四）MIPI-DPHY协议一致性分析

          MIPI-DPHY 作为移动设备摄像头和显示屏的核心接口标准，可以实现图像数据的高效传输，其协议一致性分析需通过专业测试工具来确保信号完整性和系统稳定性。鼎阳科技 SDS7000A 示波器目前已支持MIPI-DPHY一致性测试，覆盖CTS 1.0协议规范，可对数据/时钟通道的HS-TX/LP-TX信令进行分析。

          SDS7000A通过12-bit高分辨率ADC和 ≥4 GHz带宽精准捕获高速信号细节，配合5 GHz有源差分探头来验证MIPI接口的电气性能，并集成眼图功能来评估信号质量。此测试流程可自动配置参数并生成测试报告，适用于车载显示屏、移动设备摄像头等多样化应用场景，助力工程师验证 MIPI-DPHY 接口的合规性，加速产品的研发与量产进程。

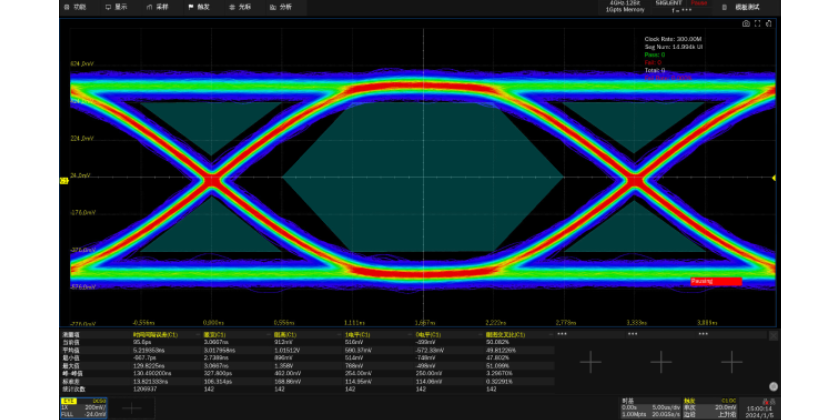

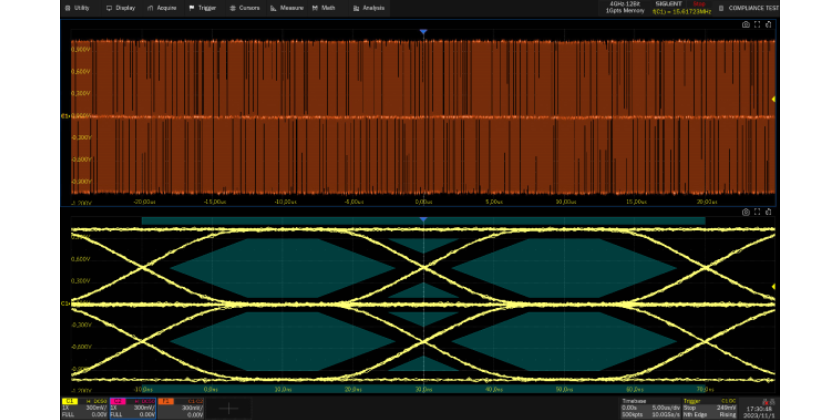

（五）眼图和抖动分析，助力信号完整性分析

          眼图分析作为高速系统信号完整性分析的核心，可以反映信号链路上传输的数字信号的整体特征，从中观察码间串扰和噪声的影响，进而评估系统的优劣程度。抖动分析可以对信号的多种抖动参数进行测量，并且基于TIE数据对抖动进行分解，对各种抖动分量进行时域和频域上的解析。8 GHz的带宽使眼图和抖动分析能满足更多测试场景，比如LVDS和MIPI信号的测试。

（六）协议一致性分析（选配）

        支持USB2.0、100Base-TX、1000Base-T、2.5 G/5 G/10 G Base-T、100Base-T1、1000Base-T1、MIPI-DPHY、DDR2/DDR3 等协议一致性测试。结合相应的测试夹具，只需用户按提示搭建好环境，即可自动设置示波器和相关仪器并调用相应的测量、运算、解码等功能进行测试，帮助用户快速、高效地完成各个测试项目，并自动生成报告
