这5大示波器常识你都知道吗?

2021-05-19 10:16:55

示波器是一种用于测量交流电或脉冲电流波形状的仪器。 它由电子管放大器,扫描振荡器,阴极射线管等组成。 除了观察电流波形之外,它还可以测量频率,电压强度等。使用示波器可以观察到任何可能成为电效应的周期性物理过程。

  示波器将是以下内容的主要介绍对象。 希望通过本文,使大家对示波器的分类,示波器的相关条件和常识信息有所了解。

  示波器是一种用于测量交流电或脉冲电流波形状的仪器。 示波器主要由三部分组成,一个是电子管放大器,另一个是扫描振荡器,第三是阴极射线管。 除了观察电流波形之外,示波器还可以用于测量频率,电压强度等。总之,使用示波器可以观察到任何可能成为电效应的周期性物理过程。

  1.示波器分类

  首先,让我们看一下示波器的分类。 示波器的分类主要可以根据结构和性能上的差异进行分类。 基于此,我们可以将示波器分为以下7类。 下面,编辑者将逐一介绍这7种示波器。

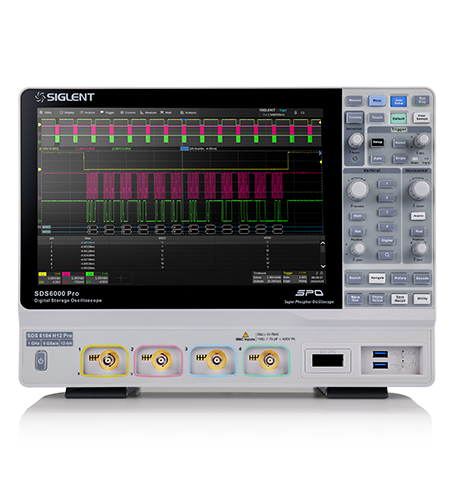

示波器

  ①普通示波器。 普通示波器除具有窄频带和差的扫描线性度等其他特性外,通常还具有电路结构简单的特性。

  ②多功能示波器。 具有宽带宽和良好的扫描线性度,可以定量测试直流,低频,高频,超高频信号和脉冲信号。 使用幅度校准器和时间校准器,可以将多功能示波器的测量精度控制在±5%之内。

  ③多线示波器。 多线示波器的时序关系更加精准。 本质上,多线示波器可以通过多个示波器管在荧光屏上显示两个以上具有相同频率的信号的波形。

  ④多轨示波器。 借助电子开关和电网控制电路的结构,多轨示波器可以在单个示波器的荧光屏上显示两个或两个以上具有相同频率的信号的波形。

  ⑤采样示波器。 采样示波器的功能是将高频信号转换为模拟低频信号。 采样示波器的工作基础是基于采样技术。

  ⑥存储示波器。

  ⑦数字示波器。 数字示波器内部集成有微处理器,通过外部数字显示器可以观察到相应的结果。 根据不同的需求,某些数字示波器产品可以在示波器荧光屏上显示波形和字符。

  2.示波器常识介绍5

  了解了示波器的7种类别后,让我们了解一些示波器的常识性问题。

  1.示波器带宽是什么意思?

  在测量交流信号时,示波器通常具有其大频率。 如果超过此频率,波形的测量精度将降低。 该频率是示波器的带宽。 示波器灵敏度下降3dB的频率通常被定义为示波器的带宽。

  2.数字示波器的采样率是什么意思?

  当数字示波器将信号波形数字化时,每单位时间收集数据的次数就是采样率。

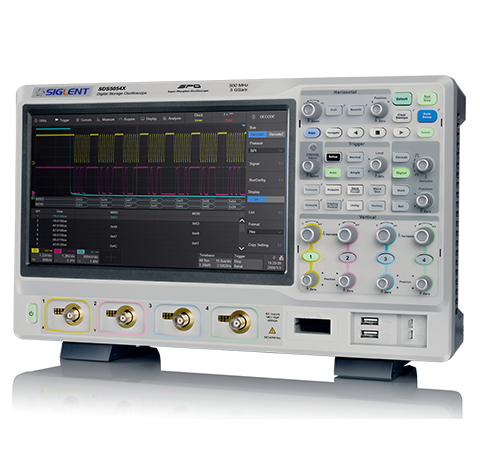

示波器

  3.什么是实时采样? 什么是等效时间采样?

  实时采样以固定顺序执行,示波器屏幕上显示的顺序与采样顺序相同。 实时采样技术的主要优点是能够捕获单个信号。 等效时间采样也称为重复采样。 根据等效的时间采样,示波器可以从多个波形周期中获取波形不同点处的采样,然后将其完全恢复到屏幕上。 但是,这有一定的先决条件,一个是我们使用的触发器必须稳定,另一个是生成的波形需要重复。

  4.波形捕获率是多少? 显示更新率是多少?

  在随后的信号处理过程中,数字示波器将占用CPU时间。 在此期间,示波器无法捕获信号,这称为死区。 由于停滞时间,数字示波器无法捕获所有信号的100%。 并行技术,数字荧光粉技术等手段可以有效减少停滞时间。 波形捕获率是示波器每单位时间捕获和显示的波形数。 由于数字示波器显示的屏幕为512点,因此波形捕获率乘以512即为显示更新率。

  5.数字示波器的存储深度是什么意思?

  存储深度也称为记录长度或采集长度,它是示波器可以存储的采样点数。
