示波器是电子测量过程中的好帮手，它能把肉眼看不见的电信号变换成看得见的图像  ， 便于人们进行观察研究。但示波器是怎样让图片还原并形成的过程？与小编一起来解锁吧~

1、示波器的分类及作用

   模拟示波器和数字示波器。与模拟示波器相比，数字示波器采用模数转换器（ADC），把测得的电压转换成数字信息它作为一串样点采集波形，然后存储这些样点，直到累积到足够的样点，描述波形装，然后数字示波器会重组波形，显示在屏幕上。

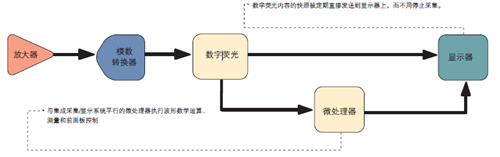

   数字示波器可以分成数字存储示波器（DSO）、数字荧光示波器（DPO）、混合信号示波器（MSO）和数字采样示波器。数字荧光示波器（DPO）和混合信号示波器（MSO）提供了一种新的示波器结构方法，通过这种结构，可以提供独特的采集和显示功能，准确地重建信号。

    如图显示，DPO忠实地仿真模拟示波器的佳显示属性，用三个维度显示信号：时间、幅度和幅度在时间上的分布，而且所有信息都是实时显示的。

    那如果将时间和幅度分别理解为是X/Y轴上的点，只要显示的点（同比为图片的像素）足够密集，是否示波器也可以用来显示一张图片？

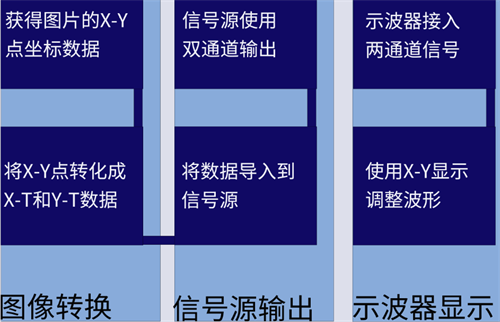

如下步骤

此处我们以Siglent SDG6000X系列任意函数发生器和SDS6000 Pro系列示波器举例。选用这两款设备有以下的优势：

01.信号源采用EasyPulse技术产生低抖动的方波和脉冲信号;

02. 示波器为12.1 英寸电容式触摸显示屏;

03.SDS6000 Pro系列示波器实时采样率高达10GS/s，并且具备12bit垂直分辨率，波形捕获率高达750,000个波形/秒;

04.信号源具备双通道输出，每通道标配20 Mpts任意波形内存，16 位垂直分辨率。

2、操作方法如下：

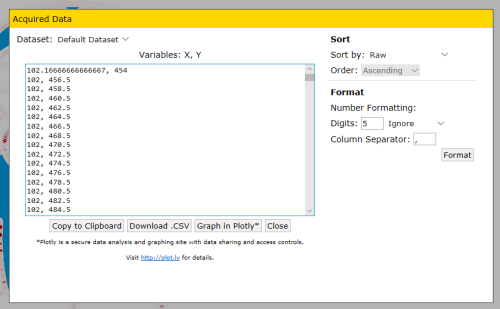

1. 我们需要使用工具获取图形数据。我们以图形数据获取工具WebPlotDigitizer举例。通过网站在线操作，可以将图片转  化两列XY坐标点，下载.csv格式文件。

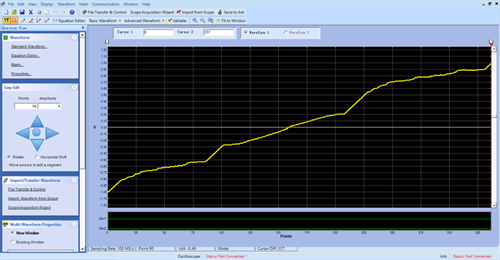

2.  用Excel打开文件，将X列、Y列分别拷贝到两份txt文件内分别使用ArbExpress打开，保存为tfw文件便可在信号发生器中调用；

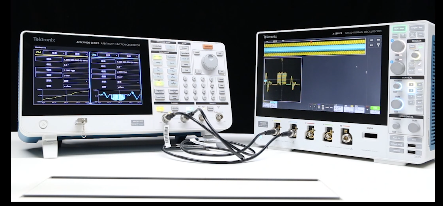

3. 通过U盘等介质将导出的.tfw文件分别设置为信号源CH1和CH2的输出，对应示波器的两个通道进行采集，硬件连接参考下图；

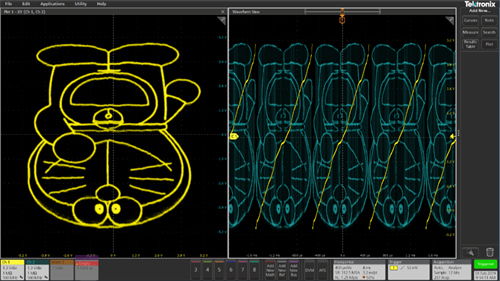

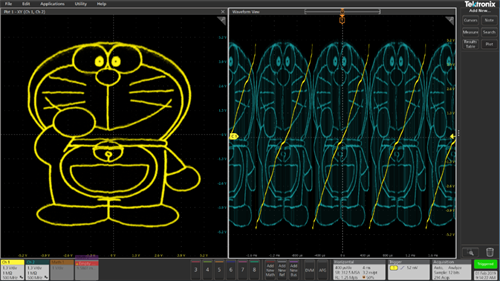

4. 需要注意的是，直接导入tfw文件后显示为倒置的图形，可在ArbExpress对Y列波形进行反相操作，也可使用信号发生器或示波器对相应通道进行反相操作。此外，示波器需要修改为X-Y显示方式，并根据图片的显示情况分别调节信号显示亮度、垂直刻度及时间轴刻度以还原图片；

   想要清晰、完好地还原图片，除了前期在对图片进行处理的时候，尽可能多的进行描点提取外，对信号源和示波器也有一定要求。信号源至少需要两个通道，高垂直分辨率和长波形内存，示波器尽可能选择大屏，高ADC，这样子还原图片的时候才能完好，清楚呈 现出来。

3、小总结：

   还原图片的技术很多，大多以软件为主，示波器搭配信号源的新玩法，直接、立体的呈现到我们面前。如此有趣的过程你不准备了解一下吗？欢迎在线交流，或致电客服！
