选择数字示波器应注意哪些问题?

2021-06-22 16:43:20

选择数字示波器应注意哪些问题?

低档数字示波器与高档数字示波器的价差近50倍(8000元-5亿多元)如何选择合理?

1.带宽

如果需要精准测量带宽选择和高测量信号频率之间的关系,让我们看下面的例子:例如,有一个50 MHz的脉冲信号。为了保证测试信号的幅值和上升延迟的准确性,所选示波器的带宽应该是被测信号频率的3-5倍,精准测量应该是8-10倍或更多。

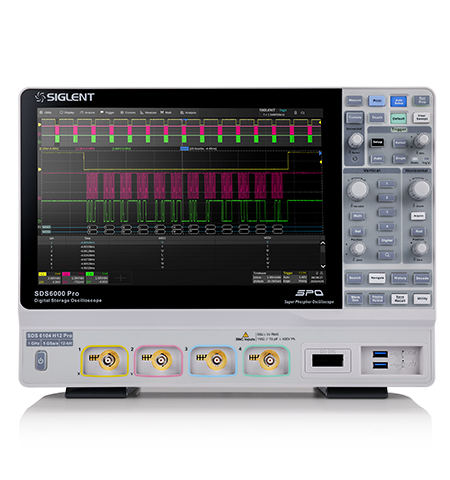

示波器

2.抽样

正弦波:超过5个取样点/周期(一般要求),取样点越多,就越接近实际波形。

脉冲:上升边缘大于5个取样点。

对上升边缘的精准测量大于10个取样点。

4.触发功能:必须确保所测信号能够被捕获和同步,以便于对被测波形进行观察和分析。

触发有三种方式:自动触发、普通触发和单一触发。

触发功能可分为两大类:

(1)边缘(边缘)触发器:所有数字示波器都有边缘触发器,包括正边缘触发、负边缘触发、窗口触发、前触发和后触发。

2)智能(Smart)触发器:它在高级示波器中被认为是非常好的。目前它有:延迟触发器、顺序触发器、毛刺触发器、间隔触发器、泄漏逻辑面触发器、电视触发器、这种触发器。

5.分析功能:具有较强的自动处理、计算、测试和分析被测信号的能力。

1)形状和参数鉴定/失效的自动判断功能

2)高级函数处理:均值、微分、极点、指数、对数、乘子、平方、包络、高分系统等。

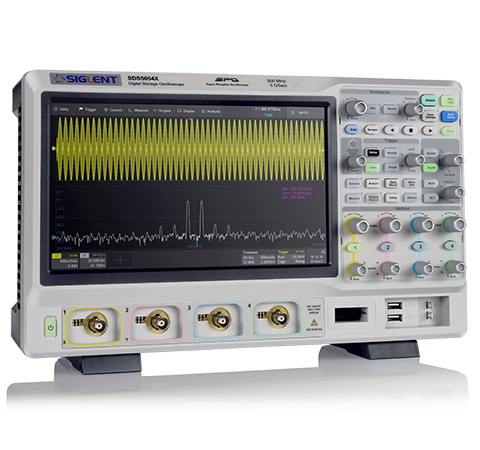

示波器

3)具有功率谱、功率密度、相位矢量、虚部、实部等特性的10K-4m点FFT谱运算函数。

4)直方图分析可以根据不同的参数测试500点到8m点信号的稳定性。

(5)波形参数趋势(趋势)分析函数、抖动(抖动)和时间分析

6)可以打开2-8个窗口,同时观察原始波形和处理后的波形。

7)提供X/Y显示、X-Y+X-T和Y/T显示功能,可用于光标测量,特别适用于数字通信信号的矢量(矢量图)分析。

6.信号的储存和印刷:

1)可存储在测试线上的软盘和硬盘上,并可在PC机上读出。一些数字示波器配有内置式,便于长时间信号的打印和分析。

2)有些还提供VGA接口
