示波器电流探头注意事项

2021-06-26 15:29:15

示波器电流探头的注意事项

  1、通过对损坏的电流探头的故障分析,发现易损坏的探头部分大致如下:

  2、连接电流放大器的电路板;

  3、电流探头的磁环坏了;

  4、电流探头的磁环线圈;

  5、电流探头滑夹外观损坏;

  6、电缆断开。

  7、电流探头损坏的原因、防止损坏的方法和使用说明总结如下:

  8、电流放大器上电后,插拔电流探头损坏电路板。

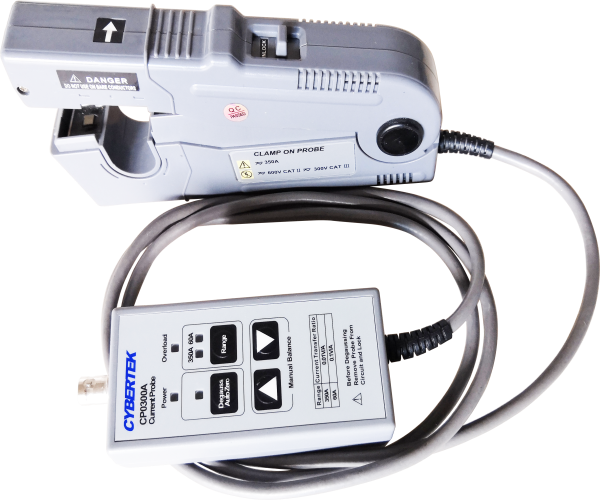

电流探头

  9.防止损坏的方法:-切记不要在通电时插拔电流探头

  10、磁环是易碎材料,跌落或用力过猛容易损坏。 损坏/损坏的磁环将导致测试不准确或无法再测量电流。

  11. 防止损坏和使用的方法:-使用时避免掉落地面或用力过大

  12、磁环线圈比较薄,过流会导致线圈烧坏。

  13、防止损坏的方法:-避免使用过程中负载过流。

  示波器电流探头的使用方法及注意事项

  14、电流钳未对准,裂纹会使测试不准确或无法测量电流。 注意推动夹子的过程一定要小心。

  15、防止损坏的方法:-使用时应对齐电流夹。 推压过程要注意和小心

  16、拉扯或扭绞过猛,容易损坏电缆。

  17、 防止损坏的方法:-使用时请勿过度拉扯或扭曲电缆。

  示波器电流探头的使用方法

  示波器电流探头只是测量通过 tekr0bebnc 接口的电流。 直接接tds系列示波器的分芯结构,可方便接电路dc至50mhz,带宽15安培dc十个峰值交流电流50安培峰值脉冲电流500*0.000001(安培-秒)  .

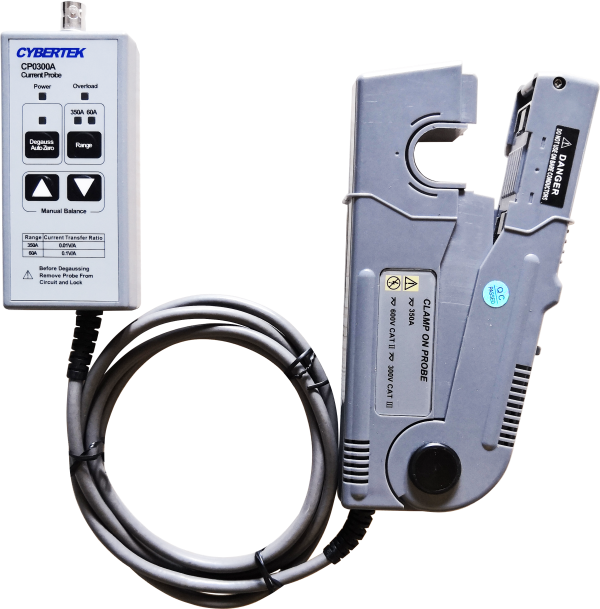

电流探头

  A电容测试所用导线应为截面积为05mm2(AWG20)以上的导线

  B. 将被测电容器连接到导线时,将电容器移至基板的锡面一侧,使用方法A和B进行测量。另外导线尽量缩短。

  纹波电流测试示波器调试方法

  A、调试

  1、将对应的测试通道探头设置为电流,选择耦合直流档进行测量。

  2、选择宽带为20MHZ。

  3、调试示波器屏幕,显示测量值均方根特大峰峰值频率的四个测量项。

  B、纹波电流测试前,需要对电流探头进行消磁调试。
