EM5080B与R品牌接收机辐射(EMI)测试曲线对比案例

2021-02-26 11:45:47

次

EM5080B与R*品牌接收机辐射(EMI)测试曲线对比案例

参考标准：

GB9254:EN55032 3m Class B(QP)信息技术设备的无线电骚扰限值和测量方法

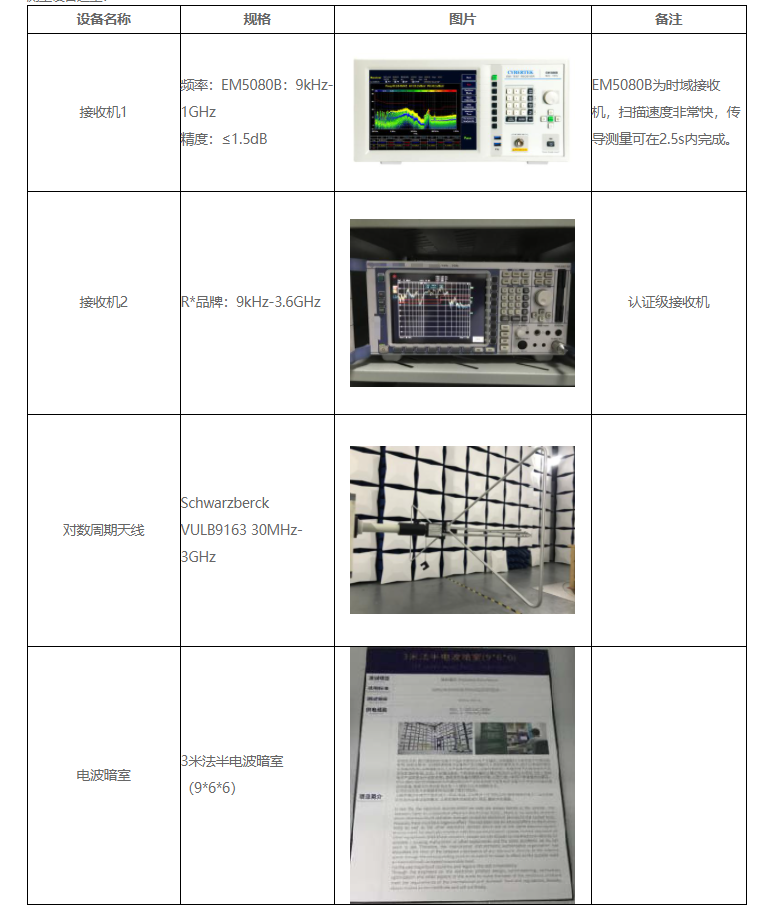

测量设备选型：

接收机

概述：

　　辐射干扰(EMI)是指干扰源通过空间把其信号耦合(干扰)到另一个电网络，能发射电磁波并影响其他系统或本系统内其他子系统的正常工作。使用Schwarzberck对数天线检测出设置在电波屏蔽室内的试验品的辐射信号，通过EMI接收机来测量频率与强度，通过相关标准判定是否符合要求。

　　以下测试产品为客户的DC-DC电源，下面使用R*品牌的接收机与知用的EM5080B接收机测试。(产品输入是DC75V，输出是12V10A)

接收机

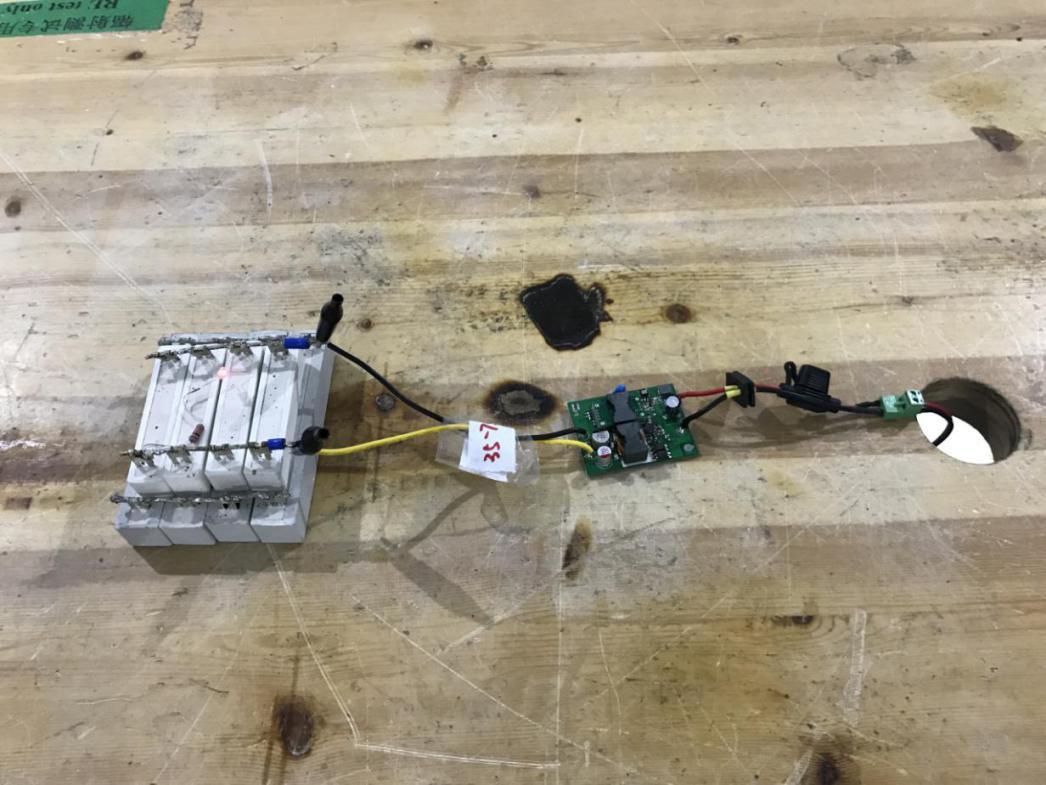

客户测试辐射DCDC电源

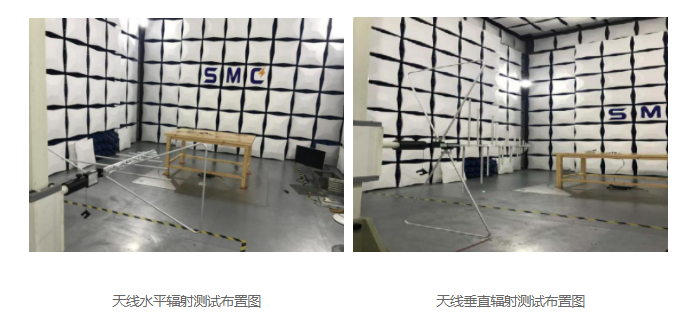

①下图是在深圳市坪山金XX（标准第三方认证实验室）电波暗室内，对产品测试水平、垂直辐射测试布置环境图。

接收机

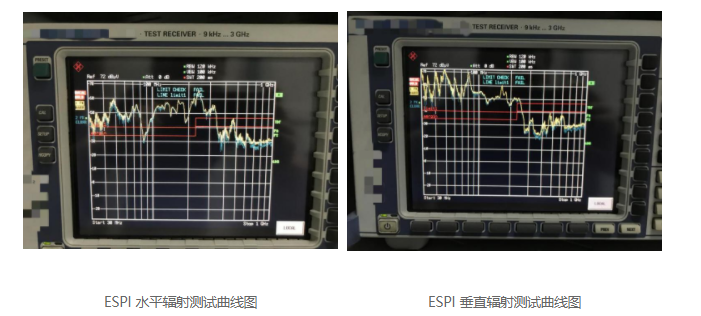

下图为使用R*品牌接收机和Schwarzberck VULB9163 30MHz-3GHz的对数天线测试产品的水平、垂直辐射曲线图。

接收机

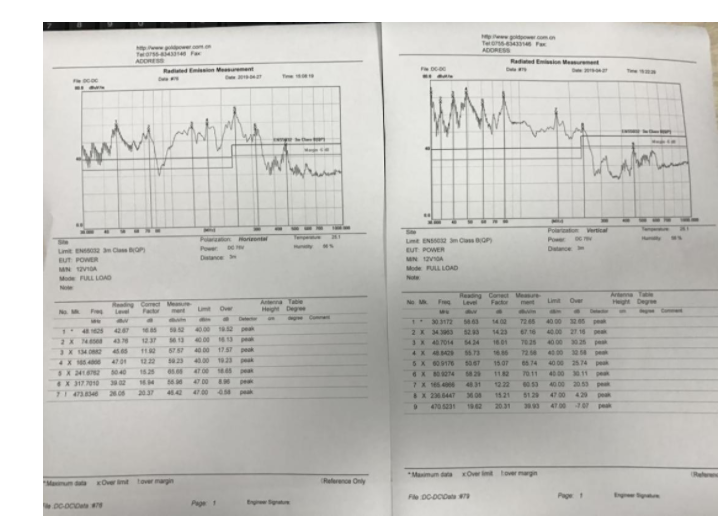

ESPI 水平、垂直辐射测试报告图

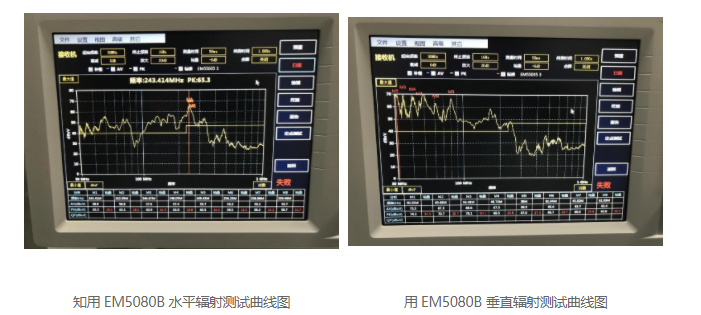

②下图为使用深圳知用接收机 EM5080B和 Schwarzberck VULB9163 30MHz-3GHz的对数天线，测试产品的水平、垂直辐射曲线图。

接收机

结论：

从上面①和②测试曲线图中对比知道，在相同的实验环境下，使用深圳知用的EMI接收机测试的辐射曲线与R*品牌的接收机测试出来的辐射曲线在水平，垂直两个方向测试出来的形状趋势和数据上是十分接近的，EM5080B完全可以满足辐射干扰预测试测量。
