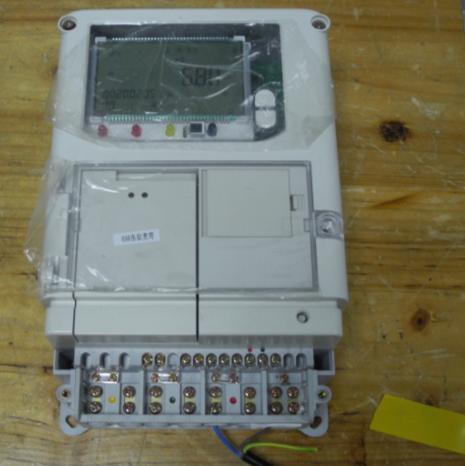

电表的传导骚扰信号测量是EMI传导测量产品的典型应用之一，下面以某客户的电表为例，在标准的实验环境下(倍测检测),使用知用电子(CYBERTEK) EMI传导测试系统进行测量，和标准的实验室报告做对比：
1. 实验室环境配置：

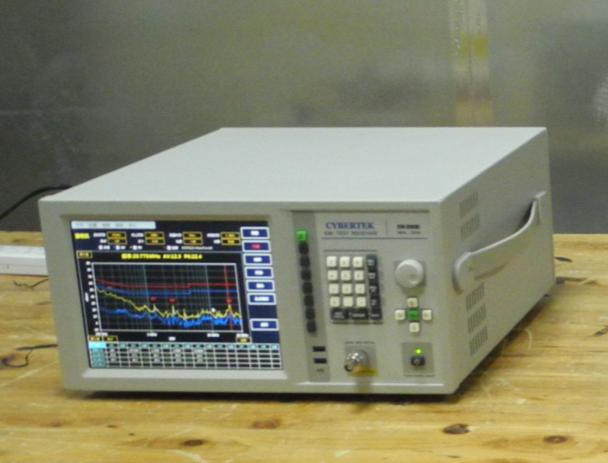

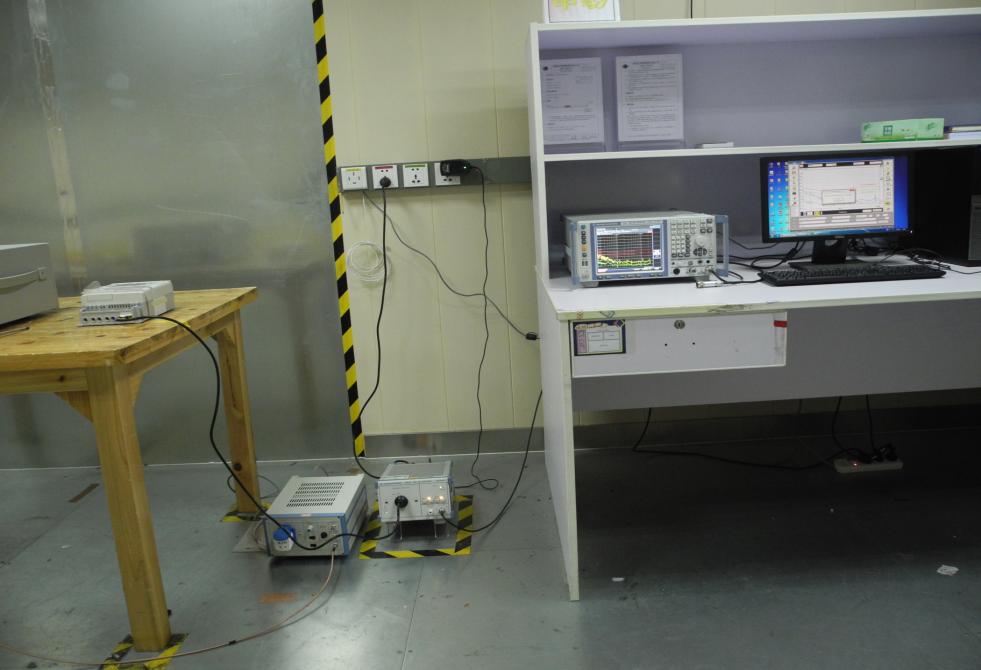

倍测检测的传导骚扰测试环境如下：接收机使用RS的ESR系列，人工电源网络使用RS的ENV216。知用电子(CYBERTEK )在相同的实验室环境下，接收机使用EM5080B(9kHz~1GHz);人工电源网路使EM5040B(带共差模分离功能)，参考图片如下：
2. 测试结果对比如下：
在标准的测试环境下，使用倍测认证实验室的接收机和人工电源网络，和使用知用电子(CYBERTEK )的接收机和人工电源网络做对比试验。
倍测的测试数据参考如下：

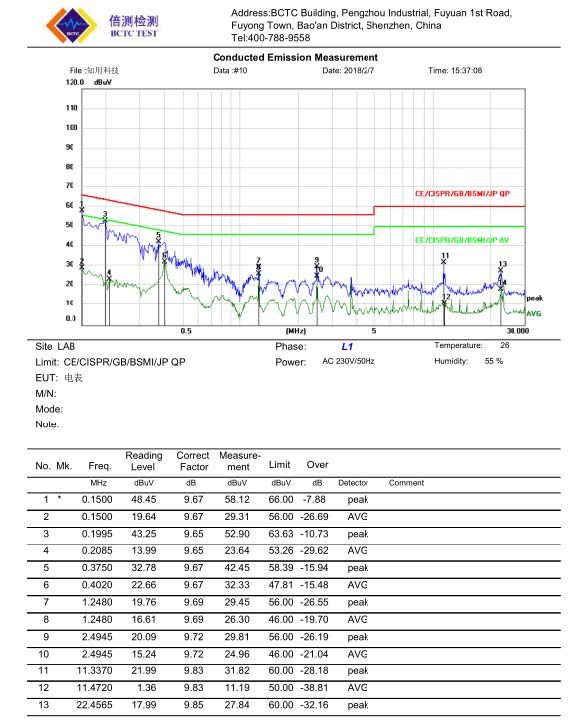

L1线结果：

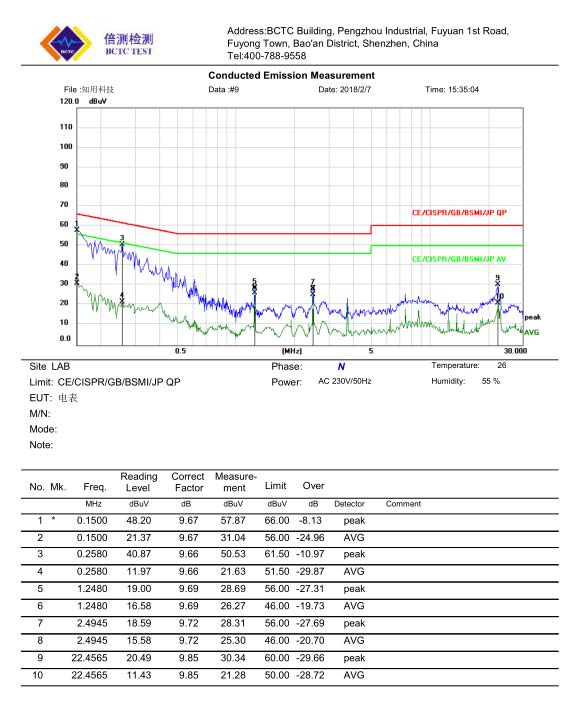

N线结果：
知用电子(CYBERTEK )接收机测试数据参考如下：

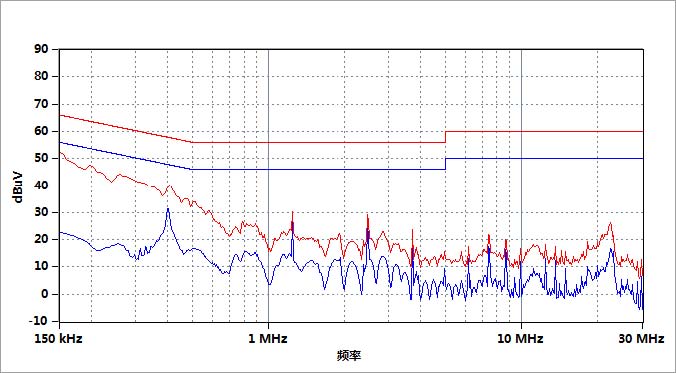

L1线结果：
产品:电表-L1
生产商:某厂
测试条件:倍测传导实验室
测试人员:陈工
测试标准:EN55022-MainTermB
测试模式:标准
测试时间:2018/2/7
频率 | 读取值(dBuV) | 补偿(dB) | 综合值(dBuV) | 标准线(dBuV) | 超标(dB) | 注释 | |
1 | 406.252kHz | 19.69 | 9.53 | 29.22 | 47.72 | -18.5 | AV |
2 | 406.252kHz | 30.67 | 9.53 | 40.2 | 57.72 | -17.53 | PK |
3 | 1.242MHz | 17.34 | 9.54 | 26.88 | 46 | -19.12 | AV |
4 | 1.242MHz | 20.67 | 9.54 | 30.21 | 56 | -25.79 | PK |
5 | 2.484MHz | 15.83 | 9.54 | 25.37 | 46 | -20.63 | AV |
6 | 2.484MHz | 19.52 | 9.54 | 29.06 | 56 | -26.94 | PK |
7 | 22.452MHz | 1.85 | 9.6 | 11.44 | 50 | -38.56 | AV |
8 | 22.452MHz | 13.85 | 9.6 | 23.45 | 60 | -36.55 | PK |

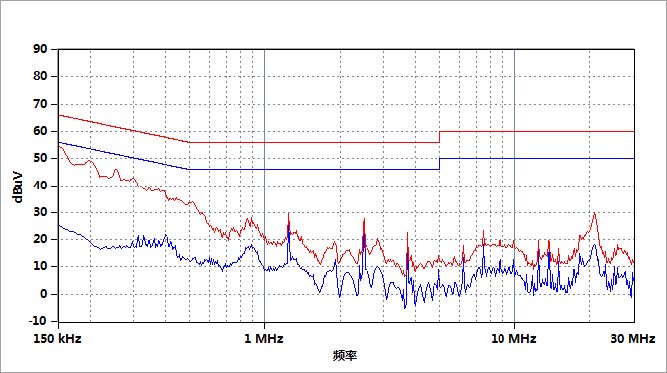

N线结果：
产品:电表-N
生产商:某厂
测试条件:倍测传导实验室
测试人员:陈工
测试标准:EN55022-MainTermB
测试模式:标准
测试时间:2018/2/7
频率 | 读取值(dBuV) | 补偿(dB) | 综合值(dBuV) | 标准线(dBuV) | 超标(dB) | 注释 | |
1 | 255.862kHz | 7.59 | 9.54 | 17.13 | 51.56 | -34.43 | AV |
2 | 255.862kHz | 36.61 | 9.54 | 46.15 | 61.56 | -15.41 | PK |
3 | 1.245MHz | 16.73 | 9.54 | 26.27 | 46 | -19.73 | AV |
4 | 1.245MHz | 19.86 | 9.54 | 29.4 | 56 | -26.6 | PK |
5 | 2.490MHz | 15.45 | 9.54 | 24.99 | 46 | -21.01 | AV |
6 | 2.490MHz | 18.01 | 9.54 | 27.55 | 56 | -28.45 | PK |
7 | 20.878MHz | 7.27 | 9.6 | 16.87 | 50 | -33.13 | AV |
8 | 20.878MHz | 17.88 | 9.6 | 27.48 | 60 | -32.52 | PK |
通过以上实验对比看出，曲线的趋势基本一致，不同的产品传导骚扰信号是有波动的，所以不同时间的扫描，测量值有几个dB的误差都属于比较正常的现象，知用（CYBERTEK）的 EMI传导测试系统完全符合传导测量要求。
3. EM5080B校准报告如下：
