落地空调扇的传导骚扰信号测量是EMI传导测量产品的典型应用之一，下面以某客户的落地空调扇为例，在标准的实验环境下(倍测检测),使用知用电子(CYBERTEK) EMI传导测试系统进行测量，和标准的实验室报告做对比。
1. 实验室环境配置：

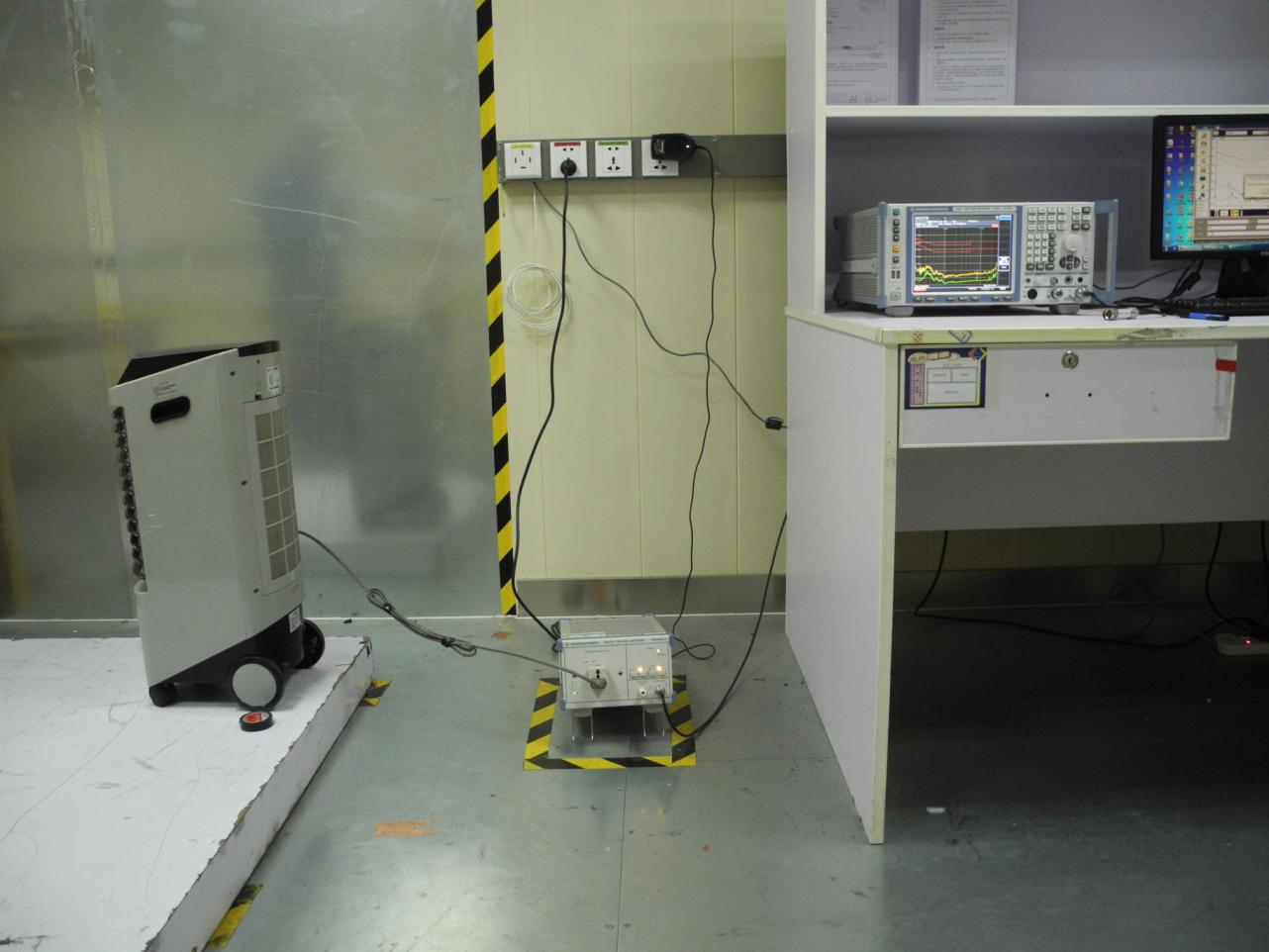

倍测检测的传导骚扰测试环境如下：
接收机使用RS的ESR系列
人工电源网络使用RS的ENV216

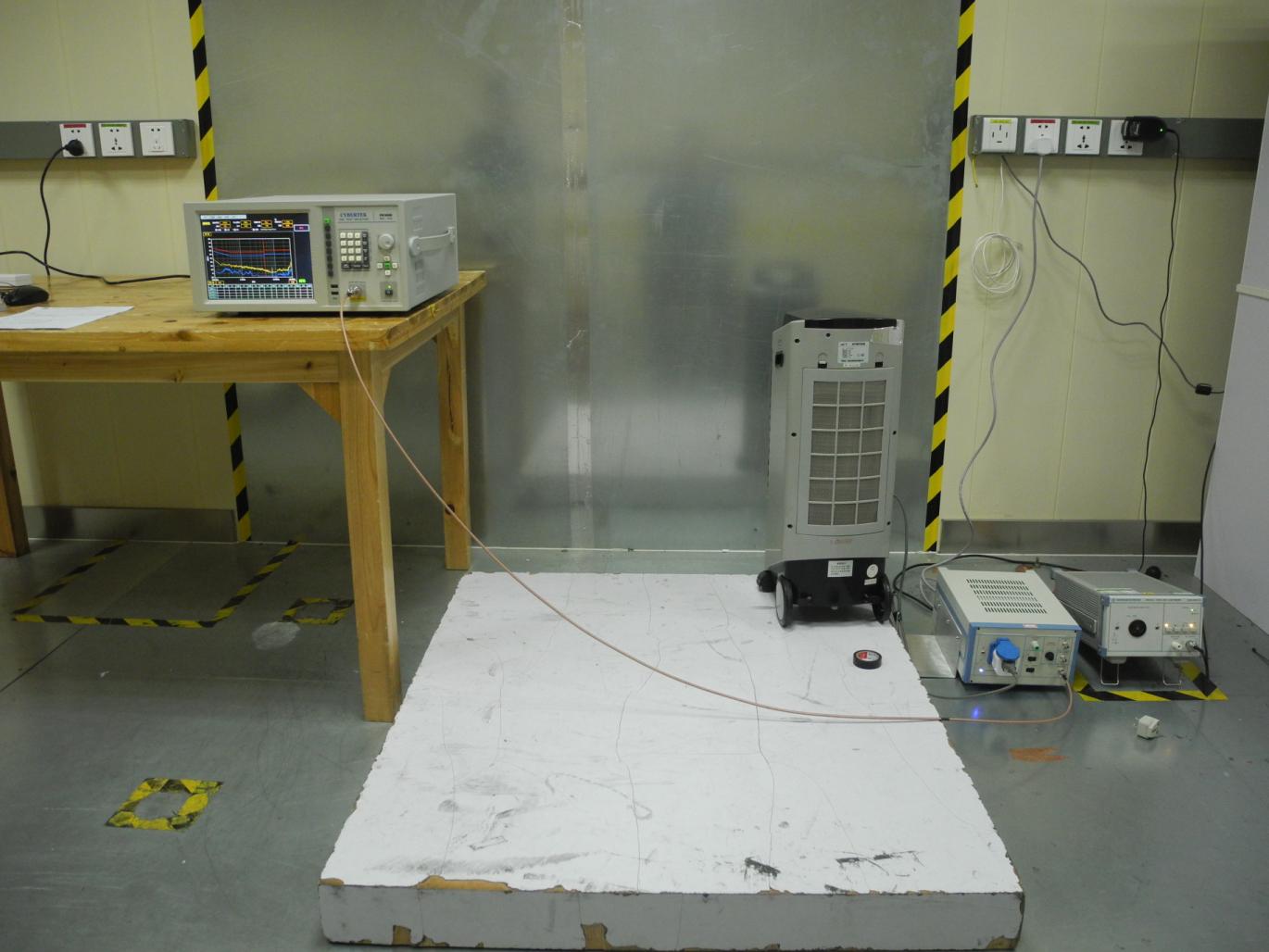

知用电子(CYBERTEK )在相同的实验室环境下，机器配置选择如下：
接收机使用EM5080B(9kHz~1GHz)
人工电源网路使用EM5040B(带共差模分离功能)，如下图所示：
2. 测试结果对比如下：
在标准的测试环境下，使用倍测认证实验室的接收机和人工电源网络，和使用知用电子(CYBERTEK )的接收机和人工电源网络做对比试验，
倍测的测试数据：

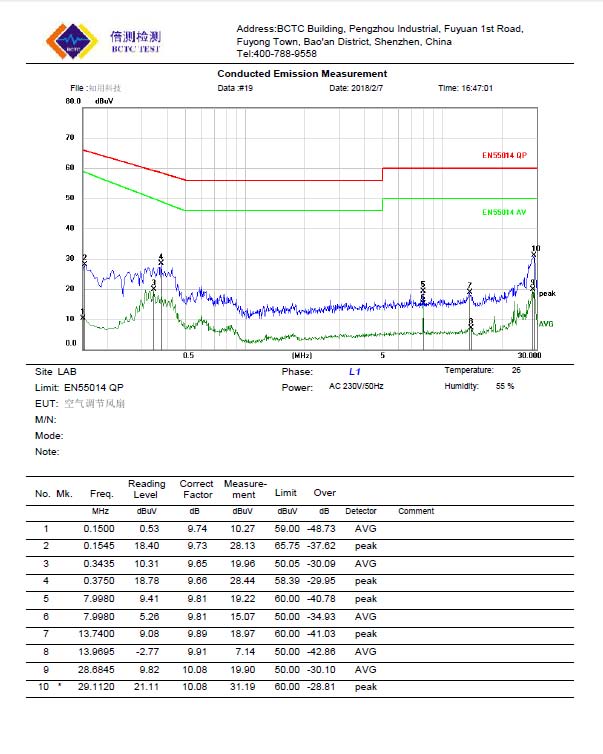

L1线结果：

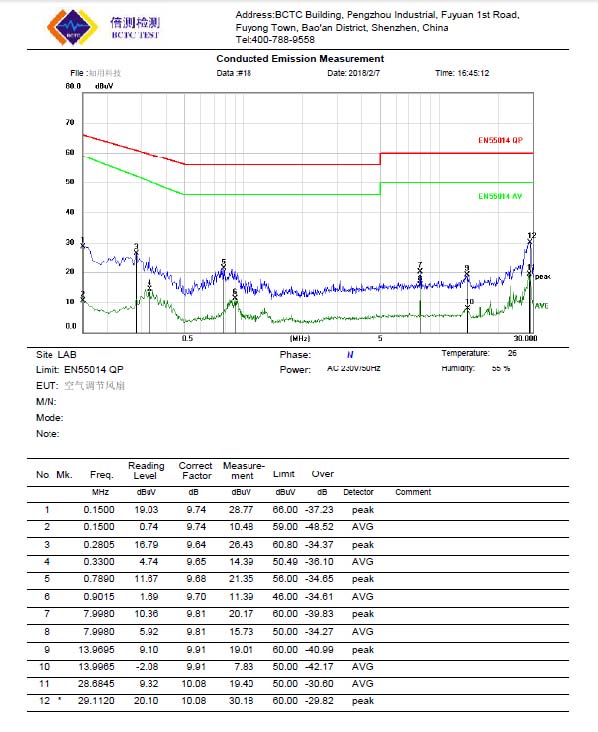

N线结果：
知用电子(CYBERTEK )测试数据：

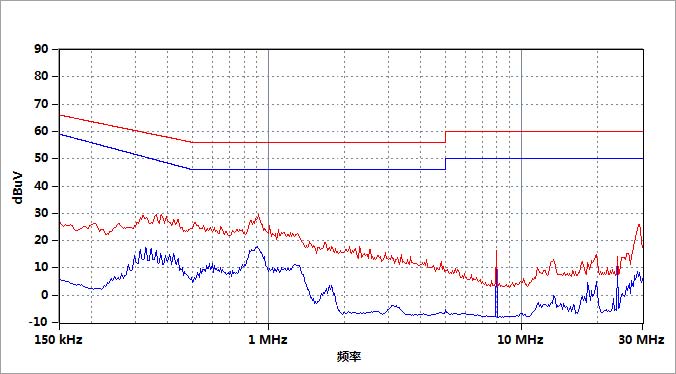

L1线结果：
产品:落地空调扇
生产商:某厂
测试条件:倍测传导实验室
测试人员:陈工
测试标准:EN55014-MainTerm
测试模式:标准
测试时间:2018/2/7
频率 | 读取值(dBuV) | 补偿(dB) | 综合值(dBuV) | 标准线(dBuV) | 超标(dB) | 注释 | |
1 | 387.454kHz | -2.18 | 9.53 | 7.35 | 48.75 | -41.40 | AV |
2 | 387.454kHz | 17.54 | 9.53 | 27.08 | 58.12 | -31.04 | PK |
3 | 7.999MHz | 9.31 | 9.58 | 18.89 | 50 | -31.11 | AV |
4 | 7.999MHz | 10.25 | 9.58 | 19.83 | 60 | -40.17 | PK |
5 | 28.801MHz | -0.38 | 9.58 | 9.2 | 50 | -40.80 | AV |
6 | 28.801MHz | 17.63 | 9.58 | 27.21 | 60 | -32.79 | PK |

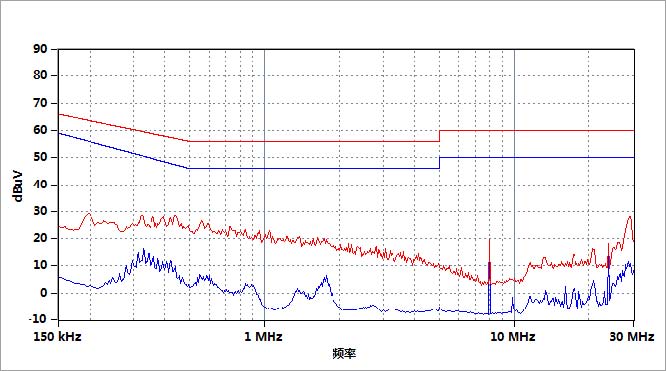

N线结果：
产品:落地空调扇
生产商:某厂
测试条件:倍测传导实验室
测试人员:陈工
测试标准:EN55014-MainTerm
测试模式:标准
测试时间:2018/2/7
频率 | 读取值(dBuV) | 补偿(dB) | 综合值(dBuV) | 标准线(dBuV) | 超标(dB) | 注释 | |
1 | 317.385kHz | 2.65 | 9.54 | 12.19 | 50.91 | -38.72 | AV |
2 | 317.385kHz | 19.17 | 9.54 | 28.71 | 59.77 | -31.06 | PK |
3 | 908.694kHz | 5.59 | 9.53 | 15.12 | 46.00 | -30.88 | AV |
4 | 908.694kHz | 15.69 | 9.53 | 25.22 | 56.00 | -30.78 | PK |
5 | 19.676MHz | -7.02 | 9.60 | 2.58 | 50.00 | -47.42 | AV |
6 | 19.676MHz | 4.68 | 9.60 | 14.28 | 60.00 | -45.72 | PK |
7 | 28.801MHz | -3.81 | 9.58 | 5.77 | 50.00 | -44.23 | AV |
8 | 28.801MHz | 14.04 | 9.58 | 23.62 | 60.00 | -36.38 | PK |
通过以上实验对比看出，曲线的趋势基本一致，不同的产品传导骚扰信号是有波动的，所以不同时间的扫描，测量值有几个dB的误差都属于比较正常的现象，知用电子（CYBERTEK） EMI传导测试系统完全符合传导测量要求。
3. EM5080B校准报告如下：
