适配器的传导骚扰信号测量是EMI传导测量产品的典型应用之一，下面以某客户的适配器为例，在标准的实验环境下(倍测检测)，使用知用电子(CYBERTEK) EMI传导测试系统进行测量，和标准的实验室报告做对比。
1. 实验室环境配置：

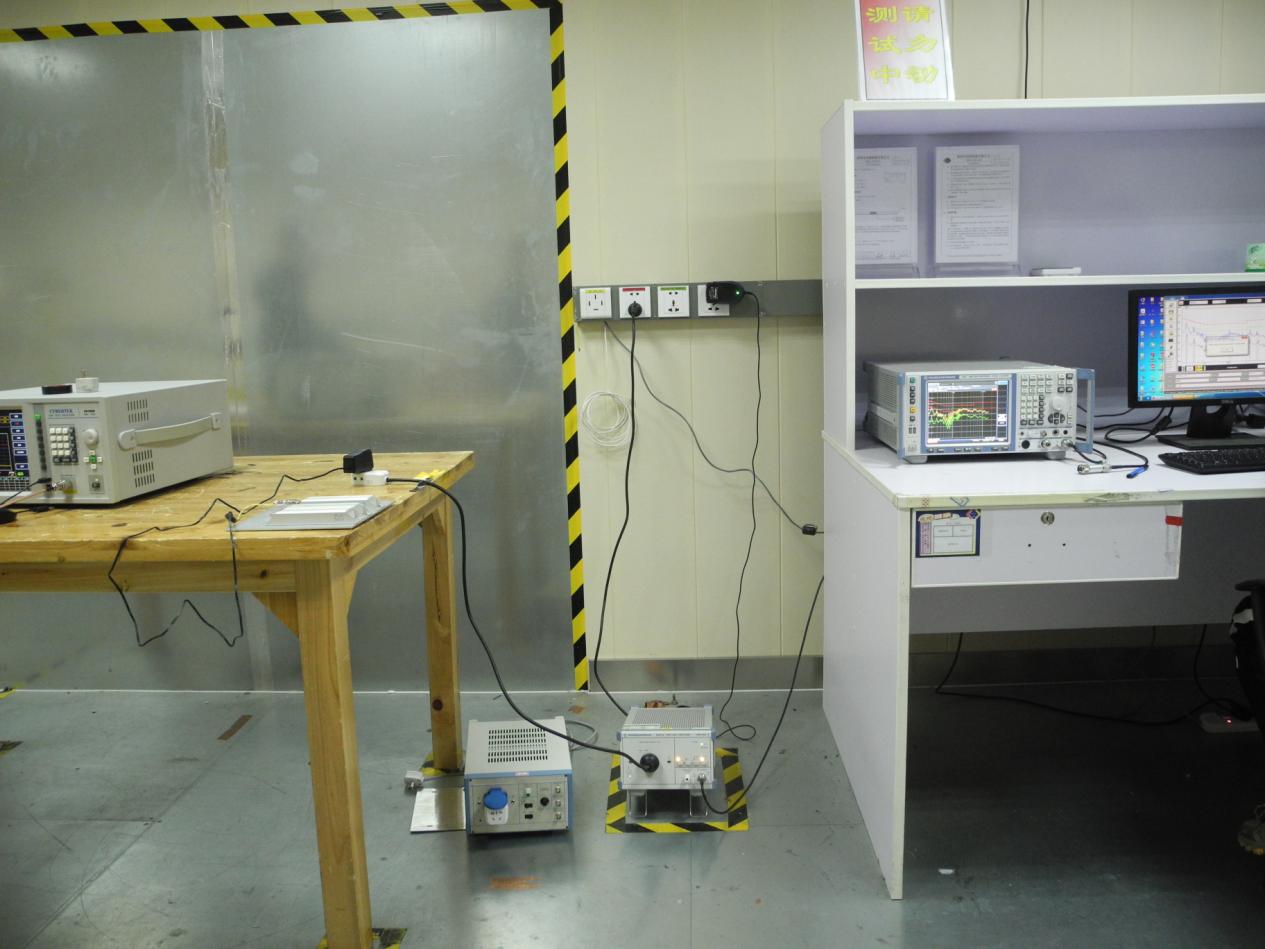

倍测检测的传导骚扰测试环境如下：
接收机使用RS的ESR系列
人工电源网络使用RS的ENV216
知用电子(CYBERTEK )在相同的实验室环境下，机器配置选择如下：
接收机使用EM5080B(9kHz~1GHz)
人工电源网路使用EM5040B(带共差模分离功能)

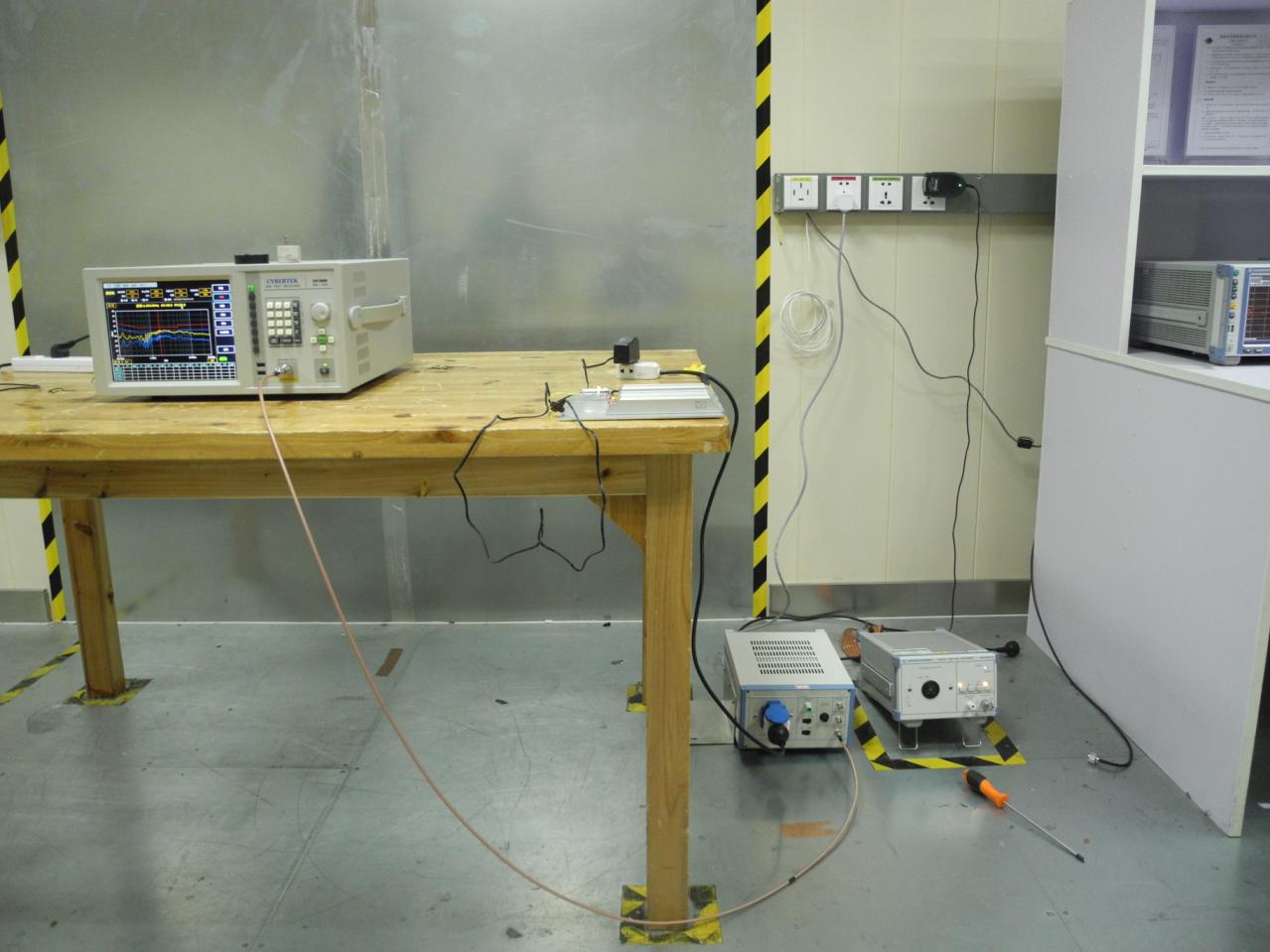

测量环境如下图：
2. 测试结果对比如下：
在标准的测试环境下，使用倍测认证实验室的接收机和人工电源网络，和使用知用电子(CYBERTEK )的接收机和人工电源网络做对比试验。

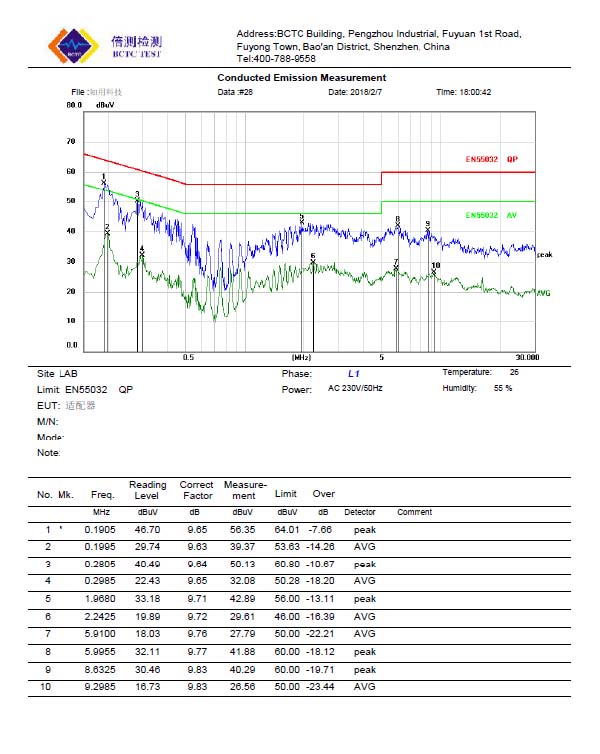

倍测的测试数据：

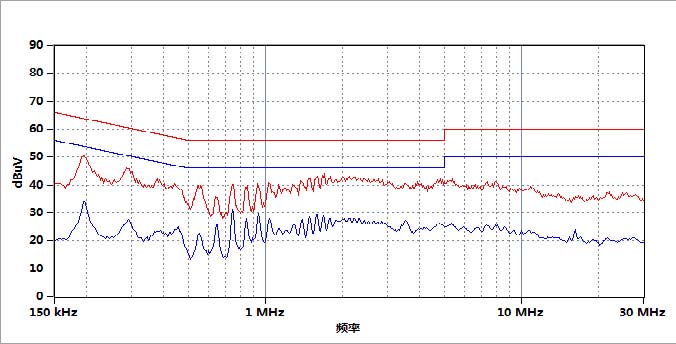

知用电子(CYBERTEK )测试数据：
产品:适配器
生产商:某厂
测试条件:倍测传导实验室
测试人员:陈工
测试标准:EN55022-MainTermB
测试模式:标准
测试时间:2018/2/7
频率 | 读取值(dBuV) | 补偿(dB) | 综合值(dBuV) | 标准线(dBuV) | 超标(dB) | 注释 | |
1 | 194.338kHz | 24.29 | 9.55 | 33.84 | 53.85 | -20.01 | AV |
2 | 194.338kHz | 40.79 | 9.55 | 50.34 | 63.85 | -13.51 | PK |
3 | 288.333kHz | 17.66 | 9.54 | 27.20 | 50.57 | -23.37 | AV |
4 | 288.333kHz | 36.38 | 9.54 | 45.92 | 60.57 | -14.65 | PK |
5 | 741.213kHz | 20.43 | 9.53 | 29.96 | 46.00 | -16.04 | AV |
6 | 741.213kHz | 29.87 | 9.53 | 39.40 | 56.00 | -16.6 | PK |
7 | 1.679MHz | 19.23 | 9.54 | 28.77 | 46.00 | -17.23 | AV |
8 | 1.679MHz | 33.20 | 9.54 | 42.74 | 56.00 | -13.26 | PK |
9 | 5.311MHz | 15.86 | 9.55 | 25.41 | 50.00 | -24.59 | AV |
10 | 5.311MHz | 30.86 | 9.55 | 40.42 | 60.00 | -19.58 | PK |
11 | 21.997MHz | 10.15 | 9.60 | 19.75 | 50.00 | -30.25 | AV |
12 | 21.997MHz | 24.63 | 9.60 | 34.23 | 60.00 | -25.77 | PK |
通过以上实验对比看出，曲线的趋势基本一致，不同的产品传导骚扰信号是有波动的，所以不同时间的扫描，测量值有几个dB的误差都属于比较正常的现象，CYBERTEK EMI传导测试系统完全符合传导测量要求。
3. EM5080B校准报告如下：
