知用EMI接收机与标准实验室结果比对之LED灯具照明篇

2021-02-25 16:03:54
文件下载
  • 知用EMI接收机与标准实验室结果比对之LED灯具照明篇

    [点击下载]

 LED灯具照明的传导骚扰信号测量是EMI传导测量产品的典型应用之一,下面市场上的LED灯具照明为例,在标准的实验环境下(倍测检测),使用知用电子(CYBERTEK) EMI传导测试系统进行测量,和标准的实验室报告做对比。

1. 实验室环境配置:


倍测检测的传导骚扰测试环境如下:


      接收机使用RS的ESR系列


     人工电源网络使用RS的ENV216


知用电子(CYBERTEK )在相同的实验室环境下,机器配置选择如下:


     EMI接收机使用EM5080B(9kHz~1GHz)


    人工电源网路使用EM5040B(带共差模分离功能)

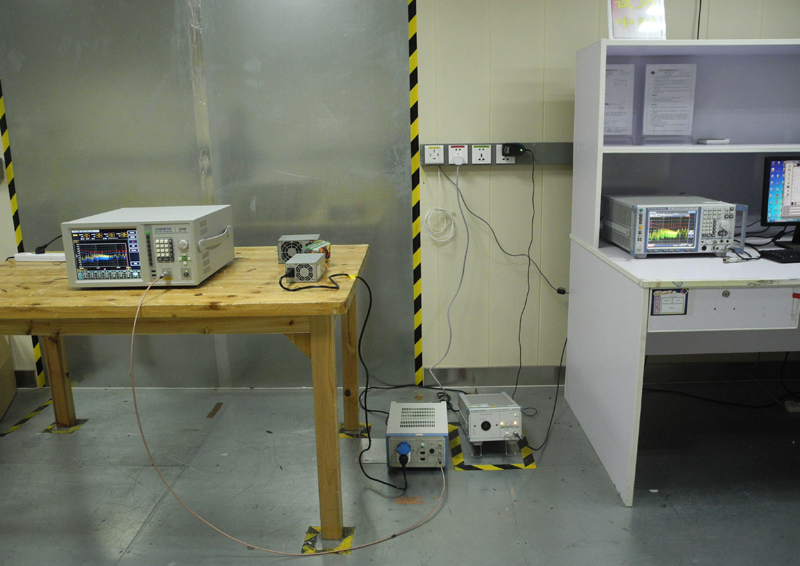

测量环境如下图:

EMI接收机


2. 测试结果对比如下:


在标准的测试环境下,使用倍测认证实验室的接收机和人工电源网络,和使用知用电子(CYBERTEK )的接收机和人工电源网络做对比试验。

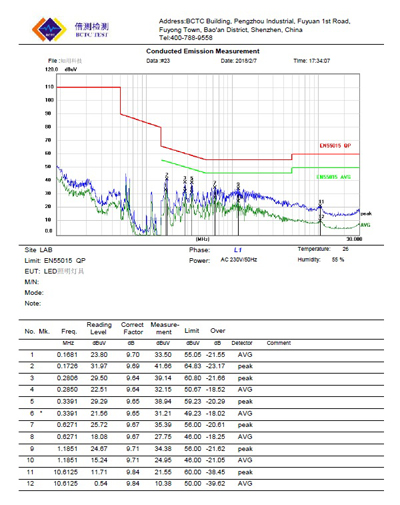

倍测的测试数据参考如下:

市场上符合标准的产品:


EMI接收机



市场上不符合标准的产品:


EMI接收机


知用电子(CYBERTEK )测试数据参考如下:

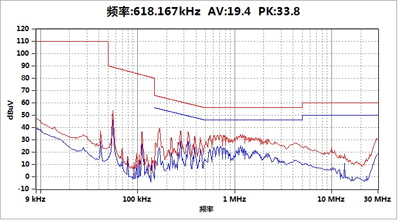

市场上符合标准的产品:

产品:LED照明

生产商:某厂

测试条件:倍测检测

测试人员:陈工

测试标准:EN55015-PowerPort

测试模式:标准

测试时间:2018/2/7


EMI接收机


频率

读取值(dBuV)

补偿(dB)

综合值(dBuV)

标准线(dBuV)

超标(dB)

注释

1

55.508kHz

43.59

10

53.59

89.05

-35.46

PK

2

110.928kHz

26.51

10

36.51

82.75

-46.23

PK

3

166.995kHz

13.95

10

23.95

55.11

-31.16

AV

4

166.995kHz

29.09

10

39.09

65.11

-26.02

PK

5

276.370kHz

17.97

10

27.97

50.92

-22.95

AV

6

276.370kHz

27.24

10

37.24

60.92

-23.68

PK

7

332.766kHz

18.58

10

28.58

49.38

-20.81

AV

8

332.766kHz

26.61

10

36.61

59.38

-22.77

PK

9

561.770kHz

9.23

10

19.23

46

-26.77

AV

10

561.770kHz

23.88

10

33.88

56

-22.12

PK

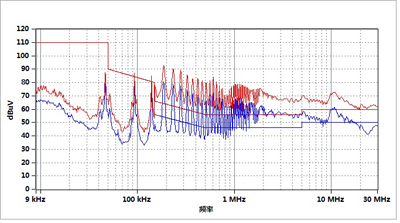

市场上不符合标准的产品:


产品:LED照明2


生产商:某厂


测试条件:倍测检测


测试人员:陈工


测试标准:EN55015-PowerPort


测试模式:标准


测试时间:2018/2/7

EMI接收机


频率

读取值(dBuV)

补偿(dB)

综合值(dBuV)

标准线(dBuV)

超标(dB)

注释

1

187.503kHz

70.98

9.55

80.53

54.15

26.39

AV

2

187.503kHz

83.14

9.55

92.69

64.15

28.54

PK

3

93.350kHz

77.33

9.58

86.91

84.32

2.6

PK

4

139.981kHz

75.29

9.56

84.86

80.63

4.23

PK

5

609.622kHz

61.02

9.53

70.55

46

24.55

AV

6

609.622kHz

74.6

9.53

84.13

56

28.13

PK

7

419.924kHz

61.21

9.53

70.74

47.45

23.3

AV

8

419.924kHz

73.55

9.53

83.08

57.45

25.63

PK

9

560.061kHz

61.38

9.53

70.91

46

24.91

AV

10

560.061kHz

71.88

9.53

81.41

56

25.41

PK

11

1.073MHz

57.99

9.53

67.52

46

21.52

AV

12

1.073MHz

69.15

9.53

78.68

56

22.68

PK

13

1.027MHz

57.75

9.53

67.28

46

21.28

AV

14

1.027MHz

69.02

9.53

78.56

56

22.56

PK



通过以上实验对比看出,曲线的趋势基本一致,不同的产品传导骚扰信号是有波动的,所以不同时间的扫描,测量值有几个dB的误差都属于比较正常的现象,知用电子(CYBERTEK)  EMI传导测试系统完全符合传导测量要求。

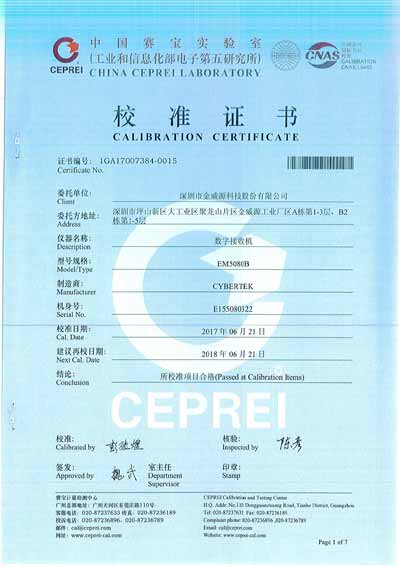

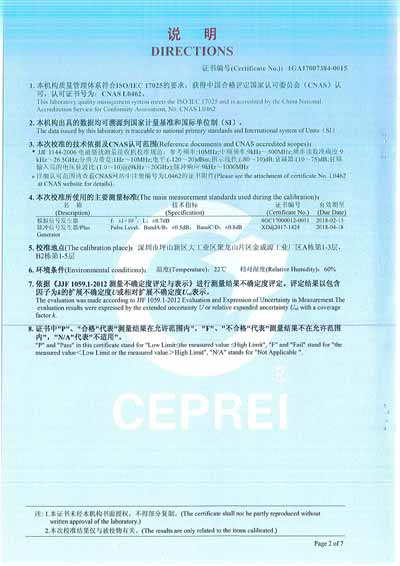

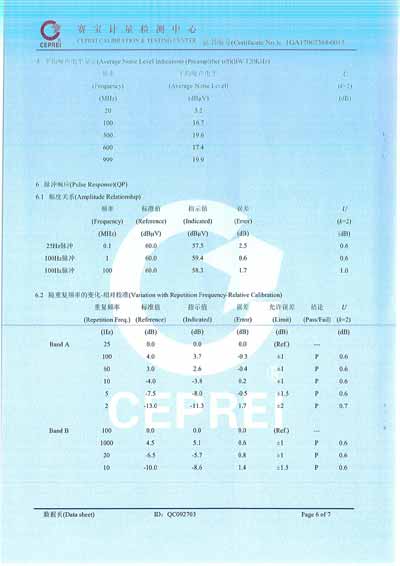

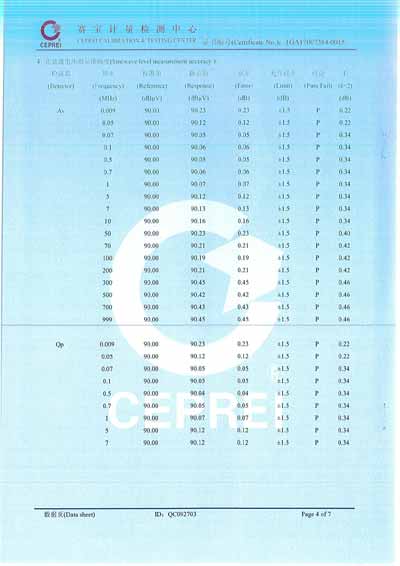

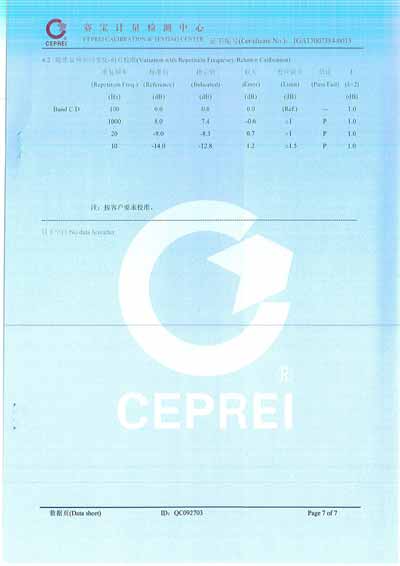

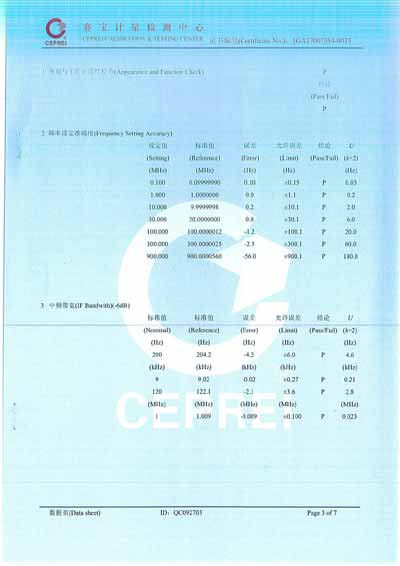

3. EM5080B校准报告如下:

EMI接收机

EMI接收机

EMI接收机

EMI接收机

EMI接收机

EMI接收机

EMI接收机
