开关电源的传导骚扰信号测量是EMI 传导测量产品的典型应用之一，下面以某客户的开关电源为例，在标准的实验环境下(倍测检测)，使用知用电子(CYBERTEK) EMI 传导测试系统进行测量，和标准的实验室报告做对比：
1. 实验室环境配置：

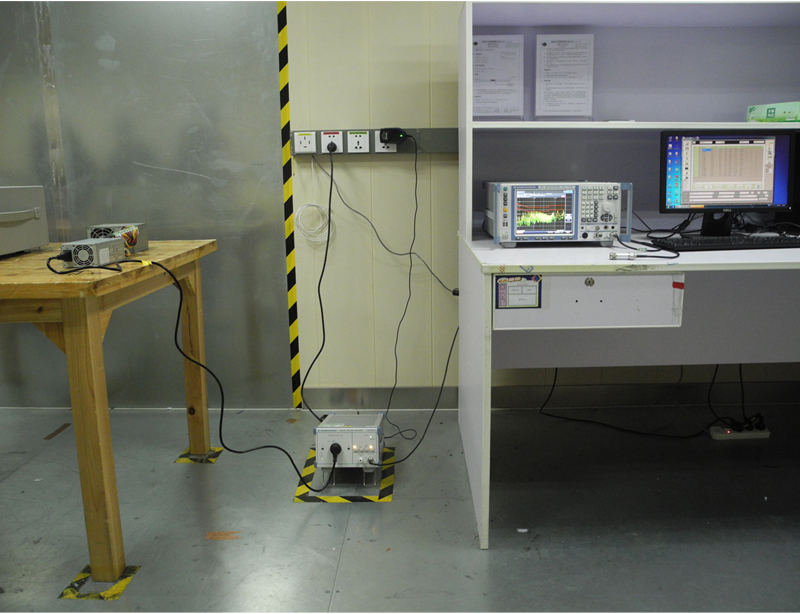

倍测检测的传导骚扰测试环境如下：接收机使用 RS的ESR 系列，人工电源网络使用 RS 的 ENV216。
知用电子(CYBERTEK )在相同的实验室环境下，机器配置选择如下：

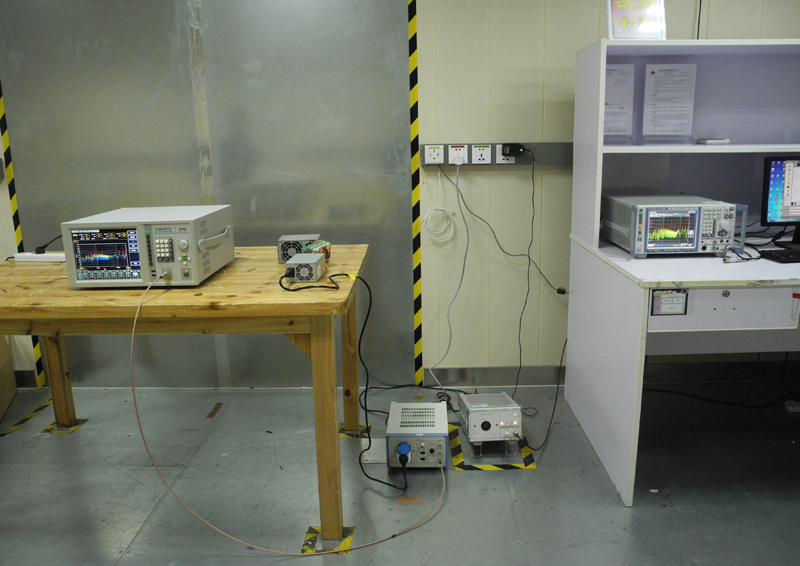

接收机使用EM5080B(9kHz~1GHz);人工电源网路使用EM5040B(带共差模分离功能)，参考图片如下：
2. 测试结果对比如下 ：
在标准的测试环境下，使用倍测认证实验室的接收机和人工电源网
络，和使用知用电子(CYBERTEK )的接收机和人工电源网络做对比试验，
倍测的测试数据参考如下

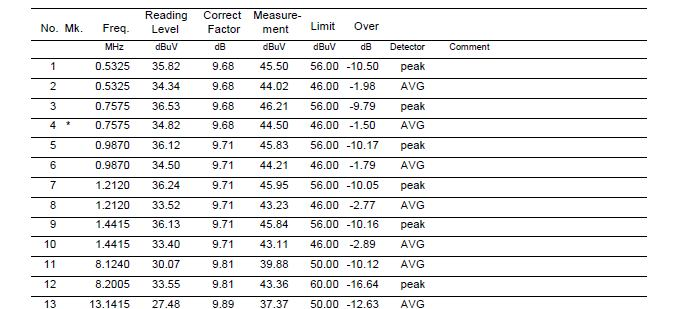

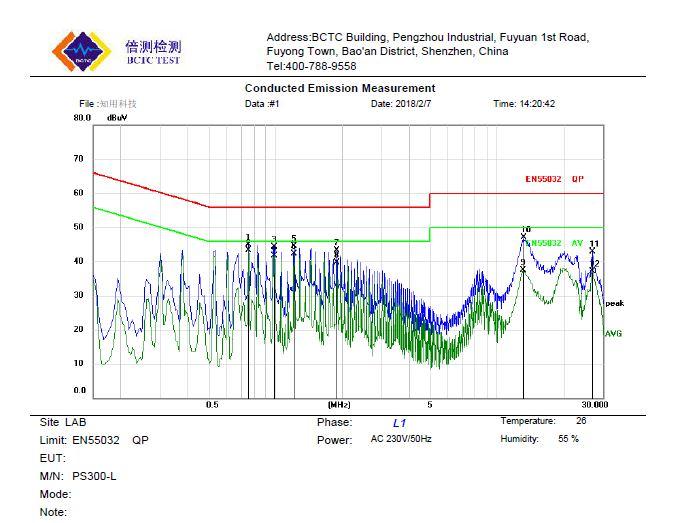

L1线结果如下：

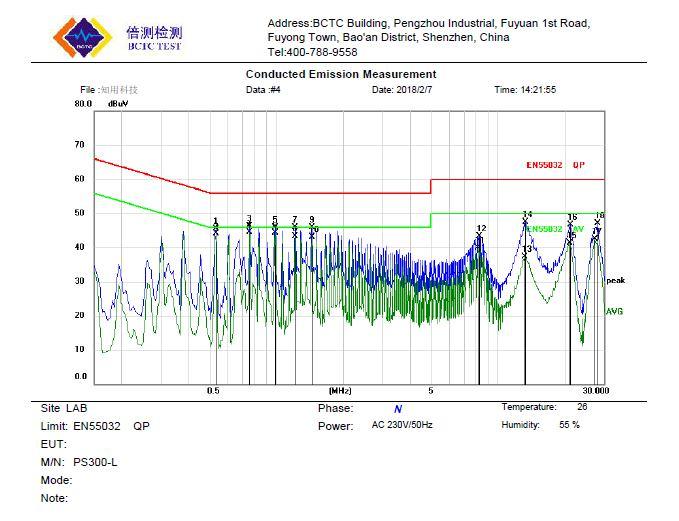

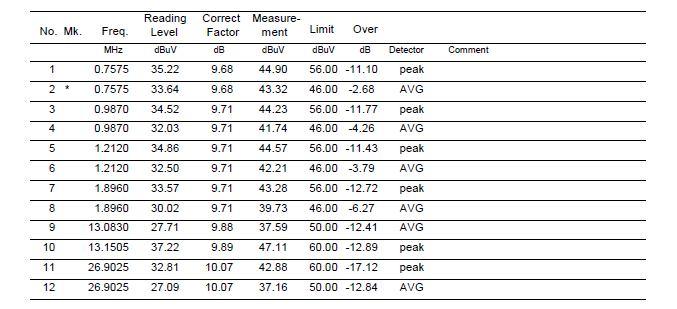

N 线结果如下 ：
知用电子(CYBERTEK)测试数据参考如下 ：

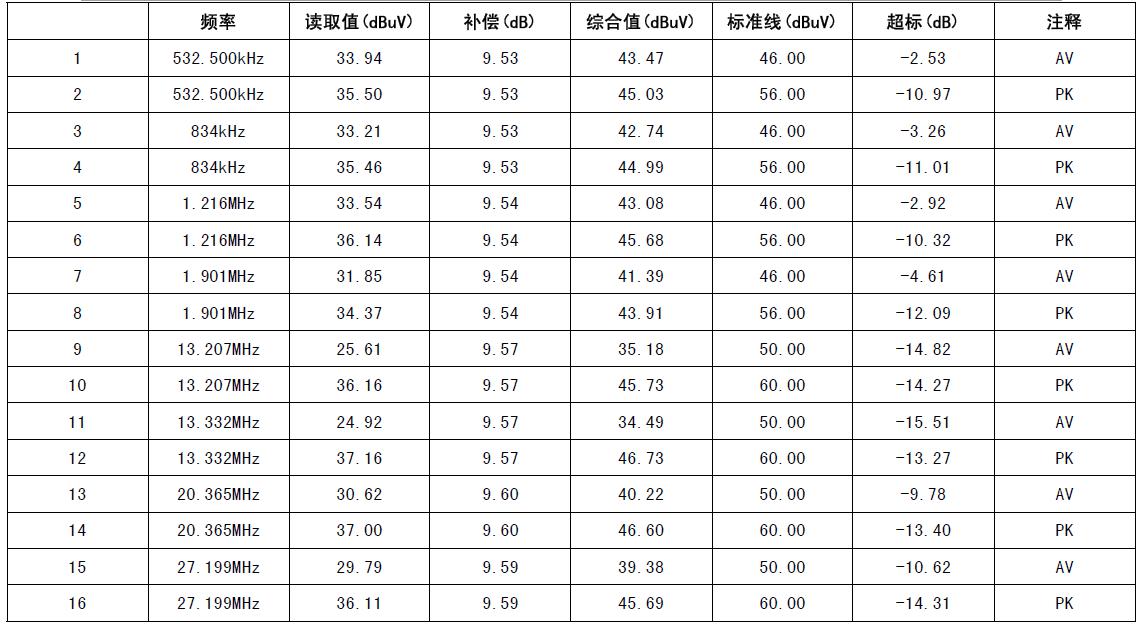

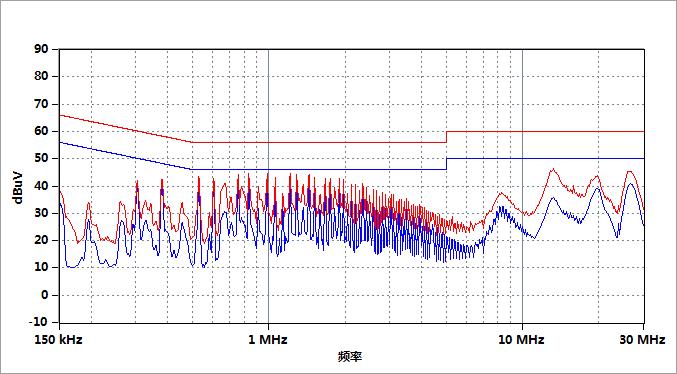

L1 线结果如下：
产品:PS300-L L1 线
生产商:某厂
测试条件:倍测实验室
测试人员:陈工
测试标准:EN55022-MainTermB
测试模式:标准
备忘:
测试时间:2018/2/7

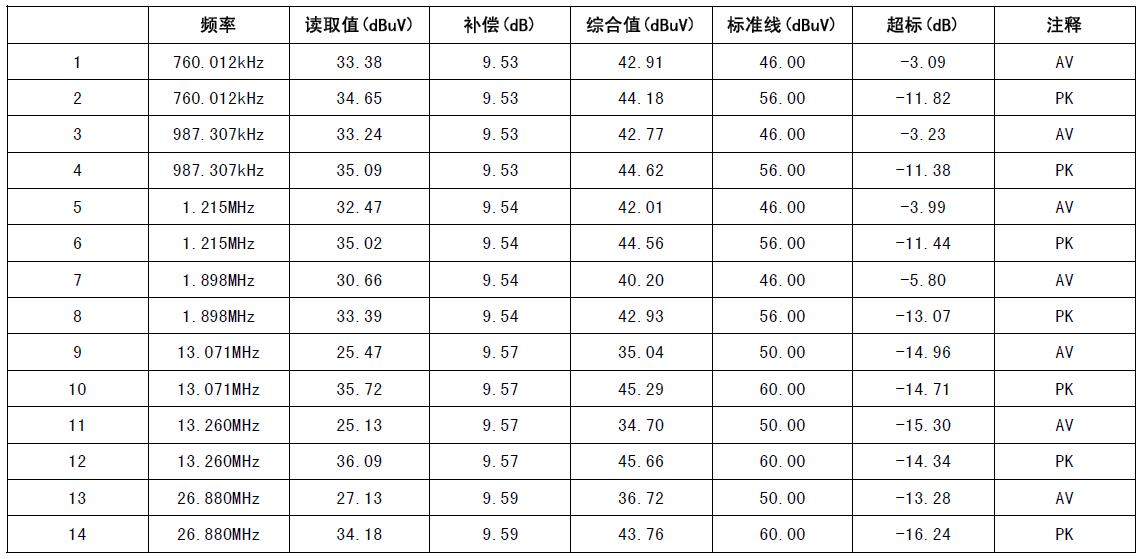

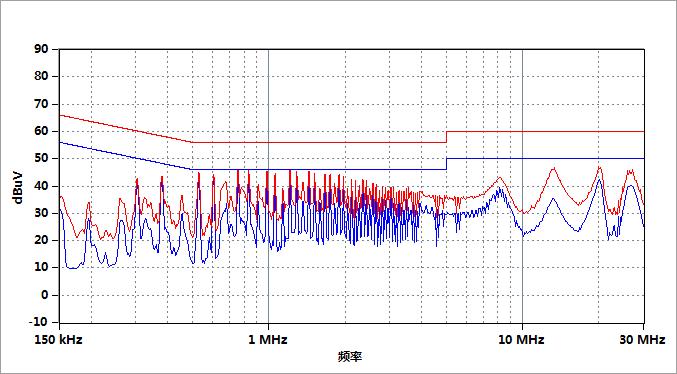

N 线结果如下：
产品:PS300-L N 线 生产商:某厂
测试条件:倍测实验室 测试人员:陈工
测试标准:EN55022-MainTermB
测试模式:标准 测试时间:2018/2/7
通过以上实验对比看出，曲线的趋势基本一致，不同的产品传导骚扰信号是有波动的，所以
不同时间的扫描，测量值有几个dB 的误差都属于比较正常的现象，CYBERTEK EMI 传导测试系
统完全符合传导测量要求。
3. EM5080B 校准报告如下：
