示波器作为电子工程师常用的时域仪器之一，是电路设计、研发、实验、制造或维修电子等常用的测试工具。面对当今各种复杂测量挑战，工程师们需要好的工具，快速而精准地解决测试疑难，示波器是广大电子工程师测试的关键工具。

   在有些情况下，需要编程控制示波器采集数据，并进行数据处理和分析，实现对示波器的自动化操作，完成自动化测试。

   有些特殊场合，由于安全问题，需要把示波器放到封闭实验室环境下进行测试，也需要编程控制示波器采集数据安全地完成测试任务。

   因此实现对示波器的自动设置和远程采集数据，成为很多前沿科学研究和实验，以及生产自动化的必需环节。

   控制示波器常用的编程语言有MATLAB、Python、Labview、VC、C#等。MATLAB是许多工程师非常喜欢的编程开发工具，可以非常方便进行各种信号处理，深受广大工程师和学生的喜爱。本文介绍利用MATLAB编程控制示波器完成采集数据并显示波形。我们可以把MATLAB安装在示波器上或者安装在PC上，MATLAB可以直接与示波器进行通信。

    下面将以文章和视频的方式详细讲解如何利用MATLAB语言编程控制泰克的示波器，充分发挥示波器功能。

   编程前的准备工作

   下面介绍MATLAB编程控制示波器之前的准备工作。

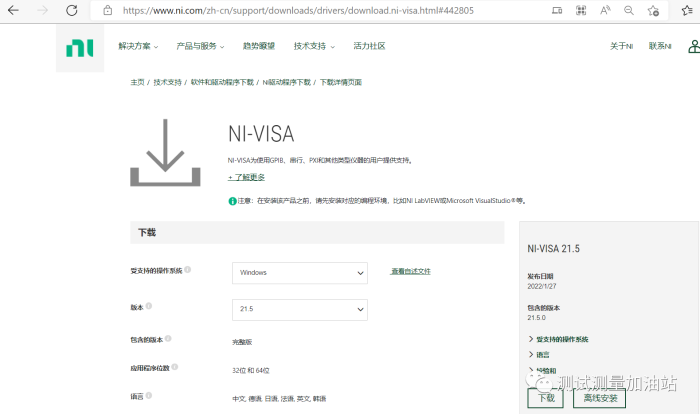

1、安装NI-VISA

    利用MATLAB控制仪器，需要安装一个VISA，建议安装NI-VISA库，可以去NI官方网站下载安装（http://www.ni.com）。

2、接口的选择和设置

    根据示波器支持的接口，可选用GPIB、RS232、USB、Ethernet等接口来编程控制仪器，本文利用MATLAB通过以太网接口编程控制实时示波器为例。

控制接口的选取

a. LAN

  [TCPIP0::192.168.0.1::INSTR]

b. GPIB

  [GPIB0::1::INSTR]

c. Serial

  [serial('COM1','BaudRate',4800)]

d. USB

[USB::XXX::XXX::XXX::INSTR]

e.Virtual GPIB

  [GPIB8::1::INSTR]

示波器和PC的设置(以LAN为例)

a. 设置示波器的IP地址 例如: 192.168.0.2

b. 设置PC的IP地址 例如: 192.168.0.1

c. 关闭示波器和PC的防火墙

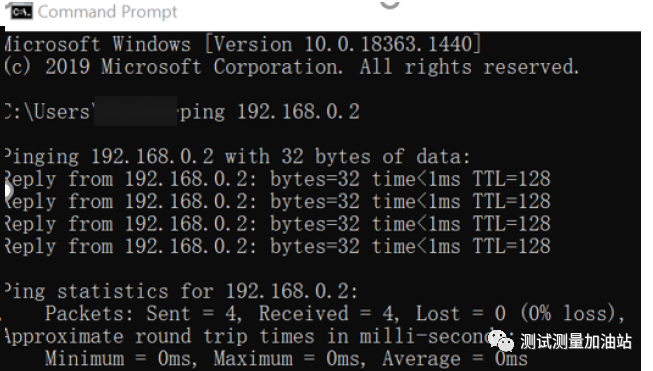

d. 在PC端 ping 192.168.0.2，看是否ping通

3、示波器编程手册下载

    下面分别泰克MSO2系示波器、MDO3系示波器、MSO4/5/6系示波器、DPO/MSO70K系列示波器的编程手册下载链接。

    不同系列示波器编程手册

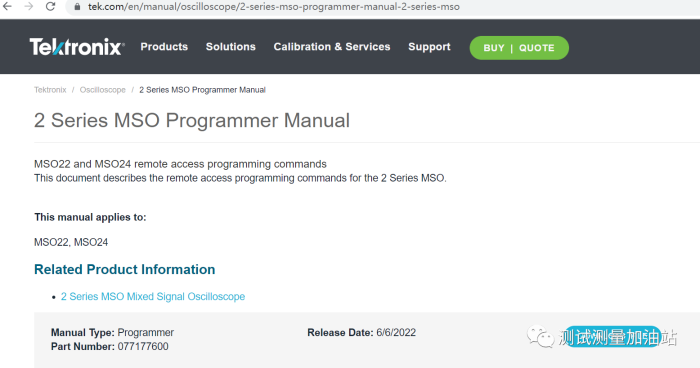

    a.MSO2系示波器

    https://www.tek.com/en/manual/oscilloscope/2-series-mso-programmer-manual-2-series-mso

   b.MDO3系示波器

   https://www.tek.com/en/manual/oscilloscope/3-series-mixed-domain-oscilloscope-programmer-manual-3-series-mdo

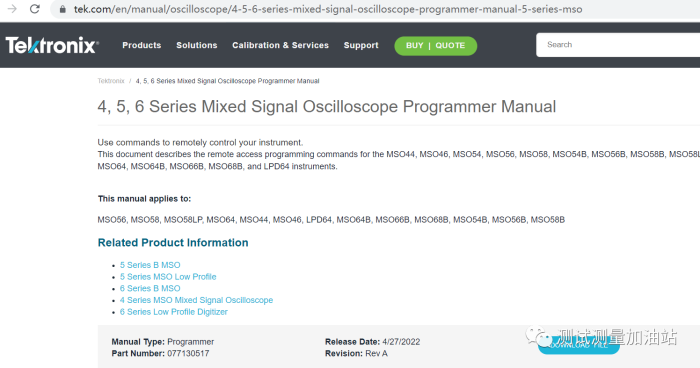

    c.MSO4/5/6系示波器

   https://www.tek.com/en/manual/oscilloscope/4-5-6-series-mixed-signal-oscilloscope-programmer-manual-5-series-mso

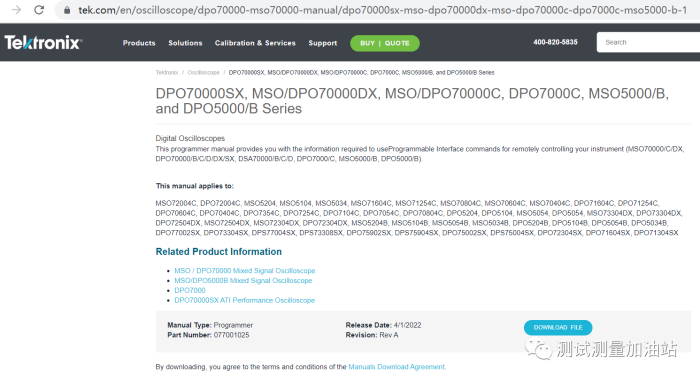

   d.DPO/MSO70K示波器

   https://www.tek.com/en/oscilloscope/dpo70000-mso70000-manual/dpo70000sx-mso-dpo70000dx-mso-dpo70000c-dpo7000c-mso5000-b-1图片

Matlab编程控制示波器流程

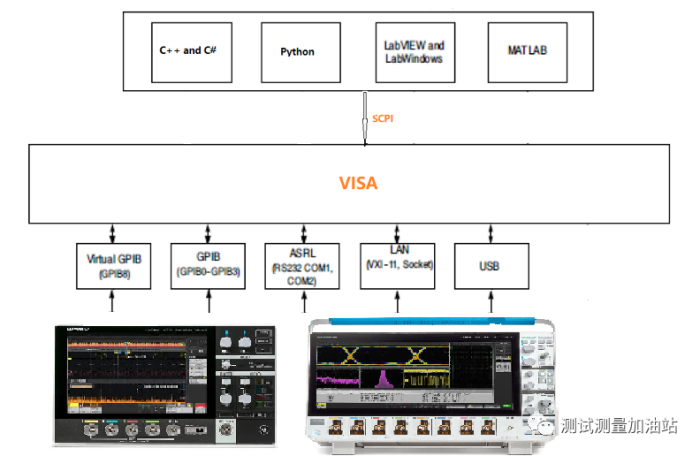

   利用Matlab编程控制示波器，通过发送SCPI指令实现对示波器的控制和操作，设置示波器的相关参数，然后采集示波器的数据并显示。

1、连接示波器

    MATLAB可以利用GPIB、RS232、USB、Ethernet等接口控制示波器，今天利用以LAN以太网口控制示波器为例，利用visa命令创建对象。

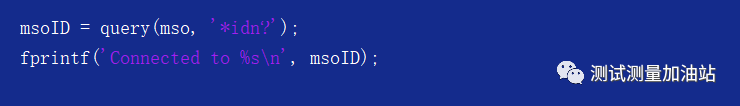

2、询问示波器 IDN

    利用query发送SCPI命令询问示波器的产品信息，可以得到示波器的厂家、型号、序列号、固件版本等。

3、设置示波器出厂设置

   利用fprintf发送SCPI命令*RST对示波器进行出厂设置。

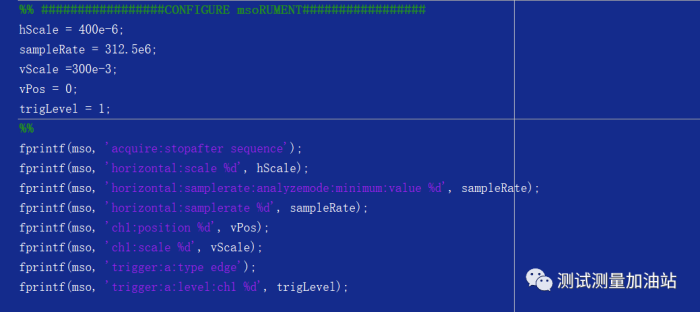

4、设置示波器参数

    利用fprintf发送SCPI命令设置示波器的参数，设置示波器的运行模式、水平刻度、采样率、垂直刻度、垂直位置、触发电平、触发类型等。

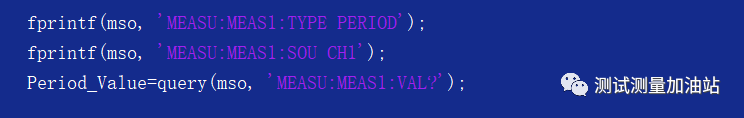

5、读取测量结果

    先用fprintf发送SCPI命令设置测量项和参数，然后用query读取测量结果，下面的代码以测量信号的周期为例。

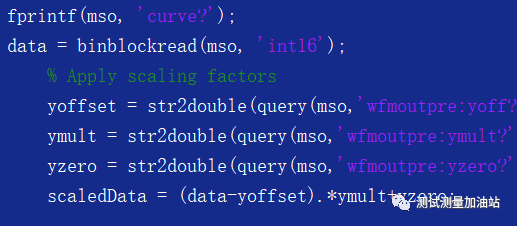

6、读取通道波形数据

    先利用fprintf发curve?命令，利用binblockread读取数据，然后利用query获取相关的垂直刻度信息，转换成电压数据。

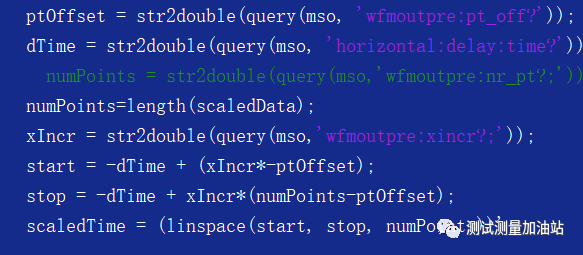

7、读取水平时基数据

   先发query发相关命令，然后计算出示波器的水平刻度数据。

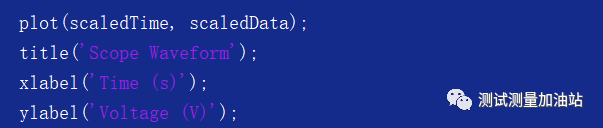

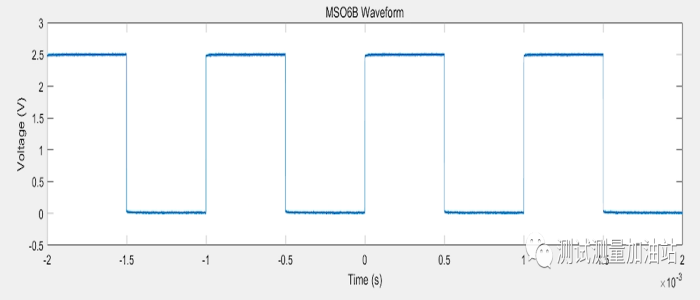

8、画通道波形图

    利用plot把示波器采集的波形数据画图。

9、断开仪器连接

   利用fclose断开与示波器通信连接。

   总结

   本介绍如何利用MATLAB语言编程控制示波器采集数据并显示波形，从而实现对示波器的自动化操作，完成自动测试和分析，大大提高工作效率。
