选择数字示波器应注意的问题？

2021-09-03 09:21:48

次

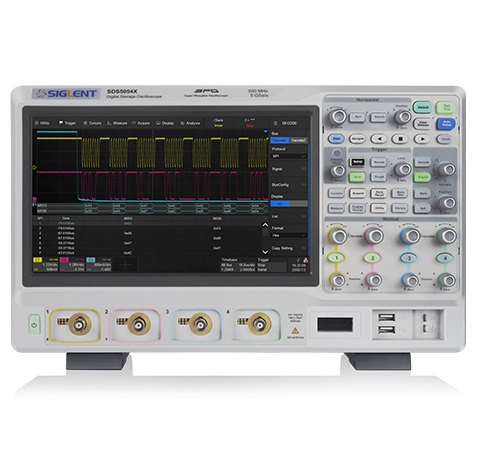

带宽

如果需要精准测量带宽选择和高测量信号频率之间的关系，例如有一个50 MHz的脉冲信号。为了保证测试信号的幅值和上升延迟的准确性，所选 示波器的带宽应该是被测信号频率的3-5倍，精准测量应该是8-10倍或更多。

抽样

正弦波：超过5个取样点/周期(一般要求)，取样点越多，越接近实际波形。

脉冲：上升边缘大于5个取样点。正确测量上升边缘的10个以上的样品点。

触发功能

必须确保所测信号能够被捕获和同步，以便于对被测波形进行观察和分析。触发有自动触发、普通触发和单一触发三种方法。

触发功能可分为两类：

边缘触发器：所有数字显示器都有边缘触发器，包括正边缘触发、负边缘触发、窗口触发、前触发和后触发。

智能触发器：在高级示波器中被认为非常好。目前，延迟触发器、顺序触发器、毛刺触发器、间隔触发器、泄漏逻辑面触发器、电视触发器、该触发器。

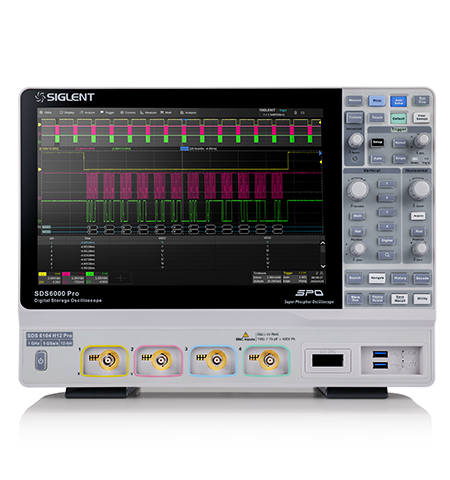

分析功能

具有较强的自动处理、计算、测试和分析被测信号的能力。

形状和参数鉴定/失效的自动判断功能。

高级函数处理：均值、微分、极点、指数、对数、乘子、平方、包络、高分系统等。

具有功率谱、功率密度、相位矢量、虚部、实部等特性的10K-4m点FFT谱运算函数。

直方图分析可根据不同参数测试500-8m点信号的稳定性。

波形参数走势分析函数、抖音（抖音）和时间分析。

打开2~8个窗口，观察原始波形和处理后的波形。

提供X/Y显示、X-YX-T和Y/T显示功能，可用于光标测量，特别适用于数字通信信号矢量分析。

信号的储存和印刷

可存放在测试线上的软盘和硬盘上，可在PC机上读取。一些数字显示器具有内置式，便于长时间信号的印刷和分析。也有提供VGA接口的。
