一、 概  述

　   CTB系列电流探头是一款能够同时测量直流和交流的电流探头，用于20A到1000A范围内，可测AC/DC电流的可打开/关闭的夹钳型电流传感器。其特点包括：高精度，典型值0.3%;良好的频率特性和温度特性;高带宽。该产品需要配合CTB104(四通道传感器单元)使用，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。

二、产品说明

       以CTB500A/1000A为例:

1、钳口: CTB20A/CTB200A直径20mm;CTB500A/CTB1000A直径50mm。

2、电源指示灯:通电后，指示灯亮绿色。

3、消磁指示灯:按下消磁按键后，该指示灯亮红色，消磁结束后，指示灯灭。.

4、自动消磁调零按键:机器经常使用后，探头会有剩余磁场。测量前先消磁调零，可提高测量精度。按下消磁自动调零按钮，机器消磁并自动调零。

5、手动偏置上调按键:输出偏置 上调按钮:每按一次，偏置向上步进一位;长按该按键2s左

右，输出偏置将连续向.上。

6、手动偏置下调按键:输出偏置下调按钮:每按一次，偏置向下步进一位;长按该按键2s左右,

输出偏置将连续向下。

7、输出连接接头:探头输出接口，连接传感器单元CTB104插座，配合使用。

8、电流方向标记:从钳口沿着该方向流过电流，输出为正，否则为负。

9、打开/关闭手柄:通过该手柄控制钳口的打开和关闭。

10、锁定推杆:通过该推杆控制钳口的锁定和解锁。

三、选件说明

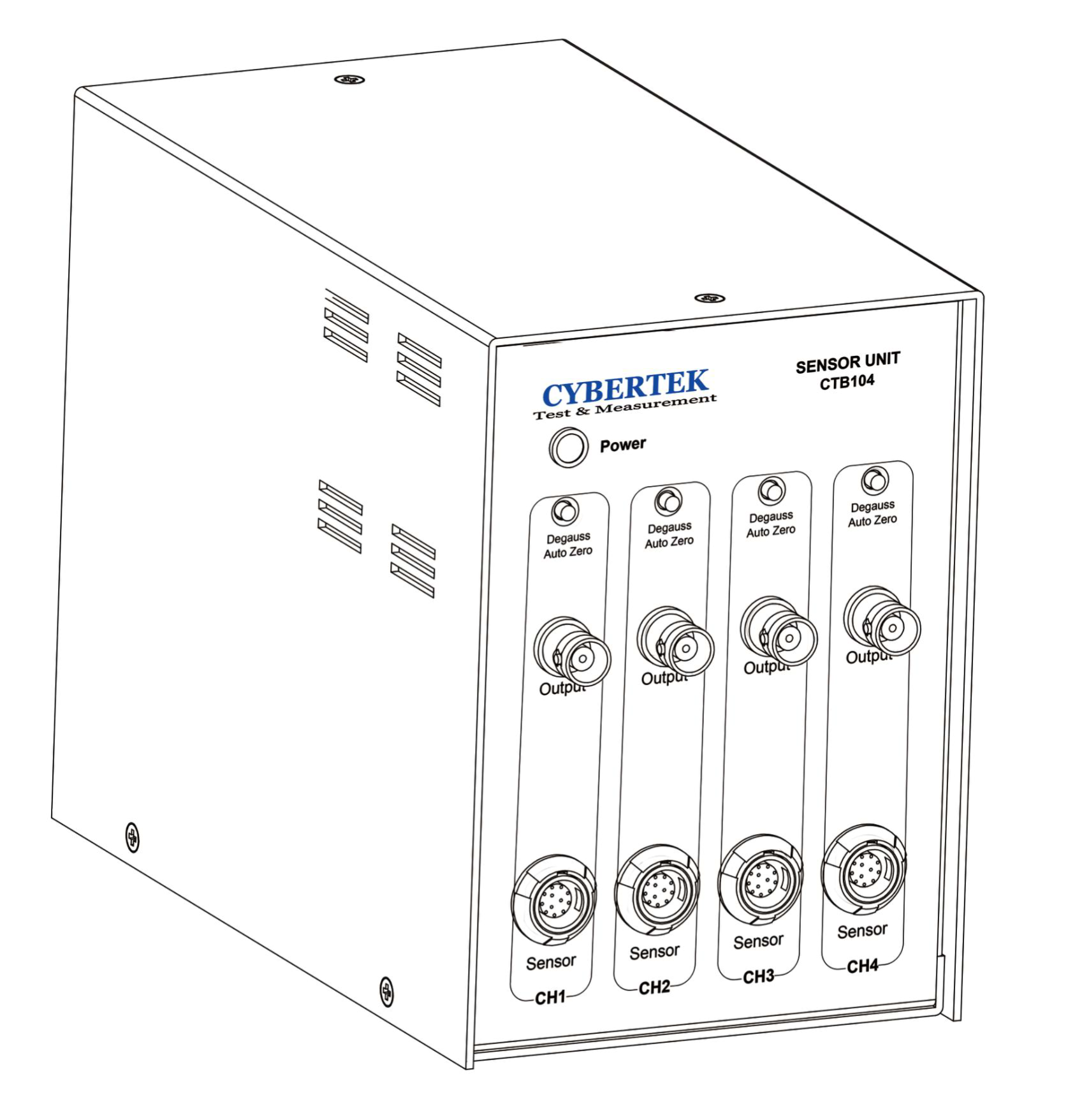

       CTB104传感器单元:探头的传感器单元，4通道，可以同时接4个电流探头，包含探头连接接口，BNC输出接口，消磁调零按键，和电源指示灯功能。

四、应用

五、典型客户

• CTBxxxA系列高精度电流探头

  [点击下载]
