一、概述

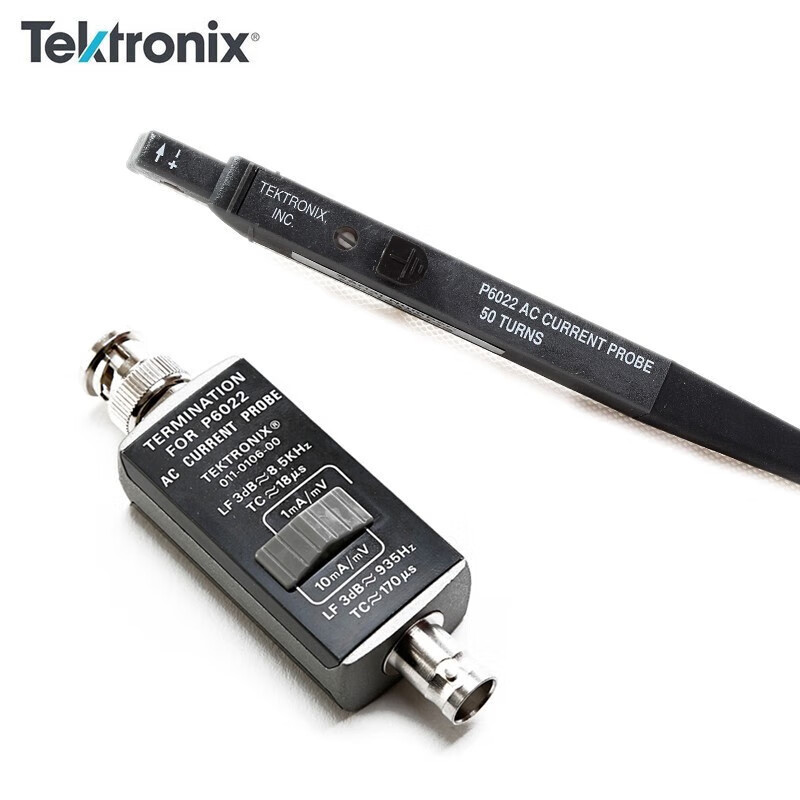

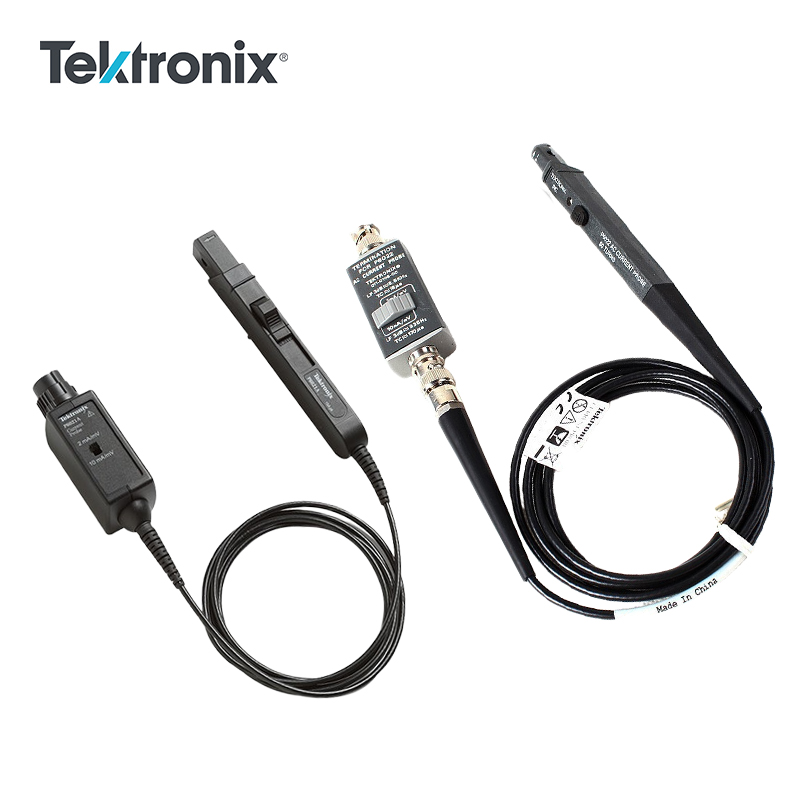

        泰克Tektronix P6021A P6022 交流电流探头，P6021 和 P6022 电流探头提供多功能的交流电流测量。两种探头均可在较宽的频率范围内提供精准的电流测量。P6021 和 P6022 允许在不通过夹住载流导体来断开电路的情况下进行电流测量。当载玻片处于打开位置时，屏蔽探针头不接地，从而消除了被测电路的意外接地。

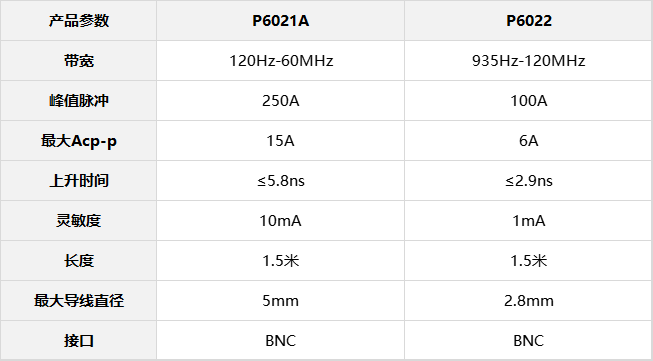

二、主要性能指标

1、P6021A

（1）120 Hz 至 60 MHz

（2）10.6 A RMS，250 A 峰值，10 mA 灵敏度

2、P6022

（1）935 Hz 至 120 MHz

（2）2.12 A RMS，100 A 峰值，1 mA 灵敏度

三、主要特点

1、输入阻抗：需匹配 1 MΩ 设备（如示波器）。

2、探头头部屏蔽结构：滑块开启时隔离接地，防止电路意外短路。

3、仅限交流电

4、分体式铁芯结构，易于电路连接

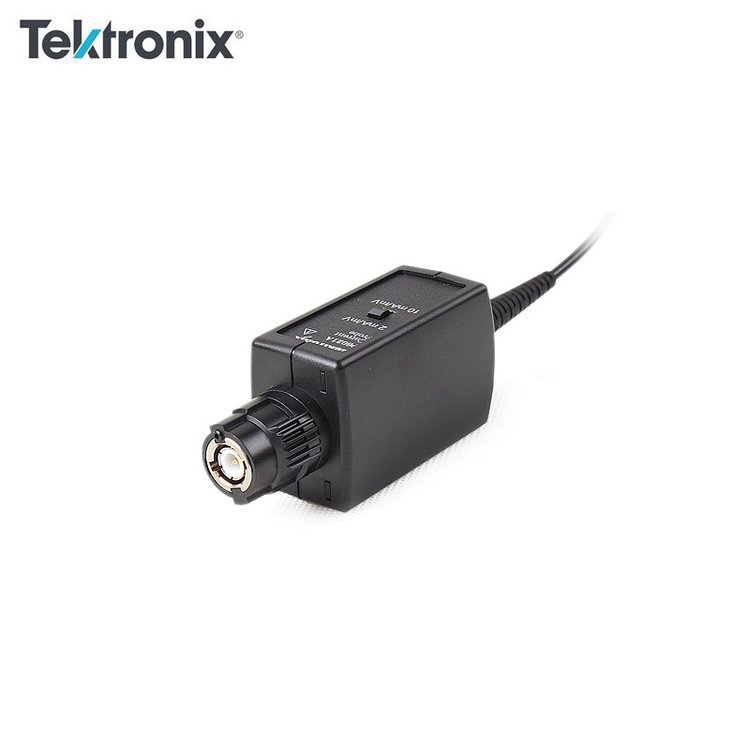

5、输出接口：BNC（标配 1.5 米电缆）。

四、应用

1、电机驱动

2、功率逆变器/转换器

3、电源

4、航空
