一、概  述

       CPL8100A/B是一款能够同时测量直流和交流的电流探头。其测量电流特大100A峰值(70.7A RMS)，CPL8100A电流探头带宽为600kHz(-3dB),CPL8100B带宽为2MHz（-3dB）。通常用于工频测量﹑电机驱动﹑电源等场合。

二、特点：

(1)提供两个量程切换(10A和100A档位)，根据电流大小选择合适量程；

(2)具有自动调零功能，使用方便；

(3)带有电源和电池低电压报警指示灯，过载报警声；

(4)可使用电池供电或者外部电源供电，使得测量更加方便；

(5)标准的BNC输出接口,方便和示波器等其它设备的连接，可使用BNC转双香蕉插头连接万用表测量AC和DC电流。

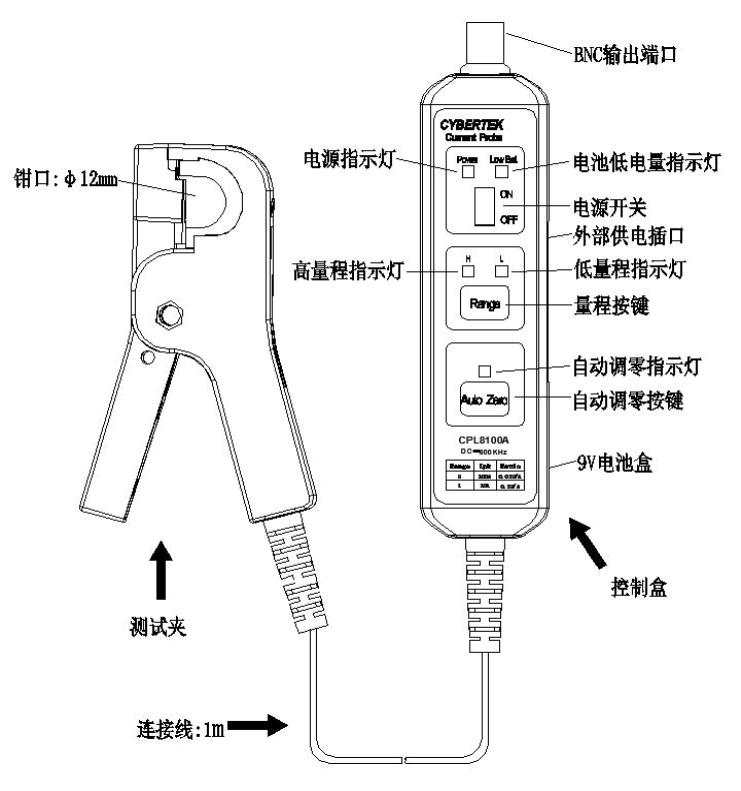

三、产品说明

1、电源开关

     OFF :探头处于关状态,电池或者外部电源不供电。

     ON:探头处于开状态,电池或者外部电源供电。

2、电源指示灯:电源开关ON状态,电源指示灯点亮绿色。

3、电池低电量指示灯:当电池电压低于6.5V时,电源指示灯点亮红色,提示更换电池。

4、量程按键: H或者L量程切换按键。

5、量程指示灯:指示当前量程选择。H档位: 100A; L档位: 10A。

6、自动调零按键:为了能够准确测量,测量之前需要调零可以避免地球磁场,温漂,等环境因素的影响。

7、调零指示灯:调零时点亮为绿色,调零结束后熄灭。

8、钳口:测量电流钳口,被测导线大直径12mm。

9、外部供电插口:外部DC供电

10、电池盒:电池使用常规的9V碱性电池, 更换电池时, 要求电流探头未连接被测导体和示波器,开关处于OFF位置。
