这样做能够远程地操作示波器并分析数据

2022-05-17 09:33:10

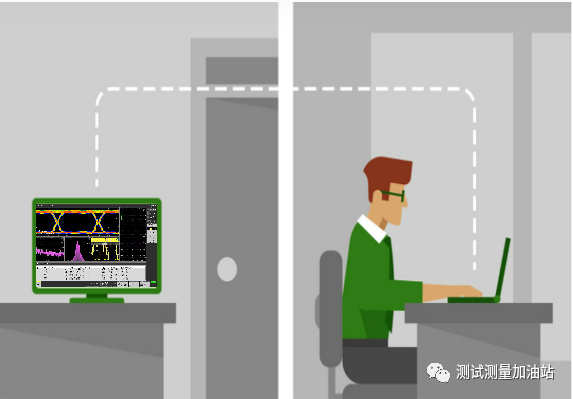

    示波器作为工程师的眼睛,常用的测试测量仪器之一。有些特殊场合,由于安全问题,需要把示波器放到封闭实验室环境下进行测试;有时候,办公桌离实验台比较远;有时候,在家里或者出差在外需要查看示波器波形,可是示波器不在身边,怎么利用示波器去debug一下信号呢?


    疫情下居家办公或远程办公情况下,如何随时随地查看和分析示波器的波形?示波器不在身边,如何远程操控示波器并分析数据?


    现在的系统越来越复杂,项目组越来越多地分散到不同地域、甚至是合作伙伴和供应商。许多工程师到示波器以外的环境中工作,很多公司是跨地区合作一个项目,但是设备有限,只有一个区域有示波器,项目又要赶进度,遇到信号测试问题时,如何协同仪器问题,快速完成项目?


    工程师经常收到客户测试信号方面的问题,需要做一些讨论和研究,但是工程师目前手头没有示波器,又想对信号进行一些调试,怎么办?


示波器


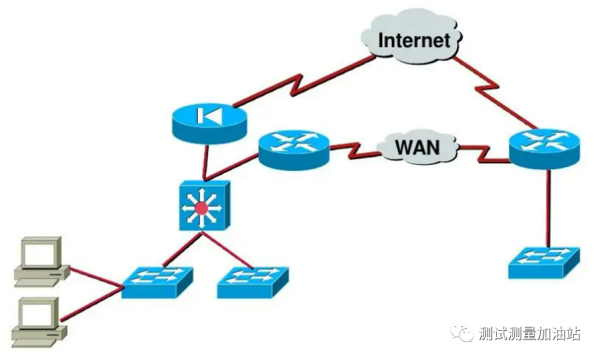

    居家办公或出差在外,仪器不在身边,如何远程登录设备,如何远程利用仪器去debug一下信号,常用的远程连接方式有哪些?


1、基于Windows平台仪器

     基于Windows平台的示波器远程操控有如下方式:一、利用Windows系统自带的免费远程访问工具Windows Remote Desktop,需要Professional或Enterprise才支持远程桌面服务,不支持跨网段的远程访问,需要VPN实现居家远程访问实验室的仪器;二、利用第三方远程访问软件:TeamViewer、SunloginClient、Ultraview、AnyDesk、ToDesk等软件,支持跨网段的远程访问,不需要VPN实现远程居家访问实验室的仪器。三、对于泰克的示波器,可以利用TekScope PC 软件实现远程控制示波器进行在线波形分析或离线波形分析,还支持把数据直接保存到TekDrive云盘上,注意也需要在同一网段才能远程访问。


2、基于Linux平台仪器

     基于Linux平台的示波器远程操控示波器有如下方式:一、对于泰克的示波器,可以利用TekScope PC软件实现远程控制示波器进行在线波形分析或离线波形分析,还支持把数据直接保存到TekDrive云盘上,注意需要在同一网段才能远程访问。二、直接在PC的浏览器上输入仪器的IP地址就能实现远程访问远程控制示波器进行在线波形分析,也需要在同一网段才能远程访问。


3、编程控制仪器

     无论是基于Linux平台的示波器,还是基于Windows平台的示波器,都支持编程控制示波器,通过编程控制可达到远程操控示波器采集、分析数据并显示波形,还可以完成自定义的数据处理和分析,实现对示波器的自动化操作,完成远程的自动测试和分析。


    利用计算机编程控制示波器,实现对示波器参数的远程自动设置,例如:自动设置示波器采集模式、示波器的测试通道、垂直刻度、水平刻度、采样率、记录长度等参数,并支持自动采集示波器的数据并同步显示。支持Python、VC、C++、C#、Matlab、Labview等各种编程语言。注意利用网口控制需要在同一网段才能远程控制。


示波器厂家


4、TekScope PC软件功能

     利用Windows自带的远程桌面和TeamViewer软件来远程操控基于Windows平台的示波器;利用浏览器远程操基于Linux平台的示波器。TekScope PC 软件既可支持远程操控基于Windows平台的示波器,又可以支持远程操控基于Linux平台的示波器。TekScope PC 软件可以完成对不同平台的示波器远程操控,还支持对多台示波器同时远程控制并在同一个界面上显示多台示波器的波形。


    TekScope PC 软件帮助工程师高效地处理、分析和共享数据,而不必靠近示波器或就在实验室测试环境里。TekScope PC软件能够在实验室以外的地方运行和测量,利用各种方式把实验室测量与仿真结果关联起来。


     TekScope PC 软件可以远程连接泰克所有主流示波器,可以随时随地实时采集和分析波形数据,让示波器随时触手可及。TekScope PC 软件即支持远程连接基于Linux平台示波器,又支持Windows平台的示波器。


    TekScope PC 软件帮助工程师把示波器的波形数据直接保存到TekDrive云端,并支持调用TekDrive云端的波形数据,利用示波器进行查看和分析。

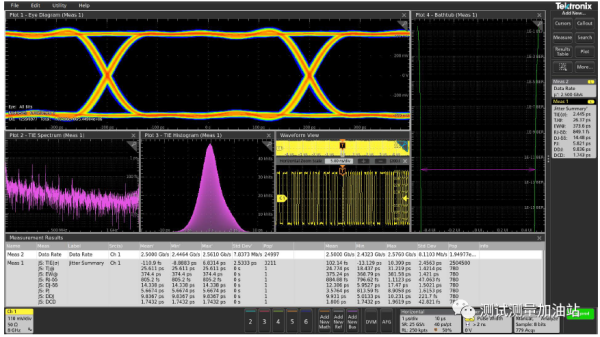

    TekScope PC软件把示波器分析环境的处理能力带到电脑中进行离线分析,用户可以在实验室外灵活地执行各种分析任务,包括串行解码、功率分析及定时、抖动和眼图、宽禁带半导体等分析,还支持定制示图,并与缩放和光标控制功能交互。


    TekScope PC软件支持把结果和图片保存为会话文件并归档,供以后使用;结果可生成.pdf 或.mht 格式报告;还支持测量数据保存为.csv 格式的文件以方便进行自定义数据分析。


示波器公司


5、TekScope PC 软件应用场合

对离线波形进行测量和分析

     和在示波器上一样分析波形数据,无需示波器,无需连接互联网,随时随地查看和分析波形数据,让你的示波器随时触手可及,改善工作效率。不但可支持分析自泰克示波器的波形数据,还可支持其它厂家示波器的波形文件。

     与  MSO 4/5/6 系列具有相同用户界面

     支持常见的波形文件格式

1  .tss (MSO4/5/6 会话文件—设置和波形 )

2  .wfm、.isf( 泰克)

3  .bin (是德)

4  .trc ( 力科)

5  .tr0 (Spice)

6  .csv ( 通用)

支持常用分析软件


示波器价格


6、轻松访问远程示波器

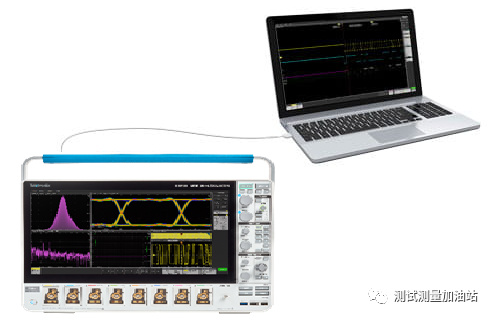

    TekScope PC软件可支持控制示波器进行波形采集和信号分析,使用 TekScope PC 软件可以远程连接泰克示波器,直接从示波器中实时采集数据和分析数据。


    有时候由于安全问题,需要把示波器放到封闭实验室环境下进行测试;有时候,办公桌离实验台比较远,为了安全和节约时间,减少不必要地来回跑实验室,TekScope PC 软件可以随时随地实时采集和分析数据,让示波器随时触手可及。

   目前支持泰克的示波器型号如下:

•TBS1000C/TBS2000/TDS2000C

•3系MDO

•4系MSO

•5系MSO5

•6系 MSO6

•MSO/DPO5000

•DPO7000C

•DPO/MSO70000C/DX

•DPO70000SX


示波器


7、同时显示和分析多台示波器的波形

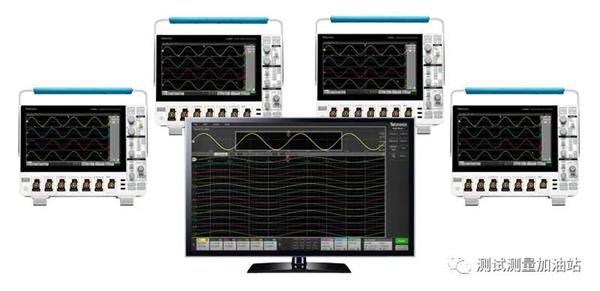

     TekScope PC软件支持多台示波器同时采集和分析,将多台示波器同时采集并在同一个屏幕上查看和分析数据。重新排列通道信息,对多通道波形进行缩放和测量,提高查看更多通道数量的能力,所有通道波形都在一个视图中显示和分析,大大加快工作效率。

重新排列通道

分组通道

平移和缩放

添加光标或自动测量


示波器厂家


8、协调和共享数据

    在分布在不同区域的项目组成员或供应商之间共享波形数据、测量和波形细节,找到问题的根源。深入挖掘实际数据,而不是使用静态截屏及靠眼睛看图。可以简便地共享示波器上采集的数据用于TekScope PC软件,只需保存MSO4/5/6会话(tss文件),在应用中调用tss文件,一键打开波形数据和和设置文件来实现快速查看波形数据。TekScope PC软件加载任何泰克示波器上捕获的波形数据并进行分析。


示波器价格


9、分析功能

    TekScope PC软件支持总线解码、频谱分析、抖动眼图分析、功率分析、宽禁带半导体分析等功能。

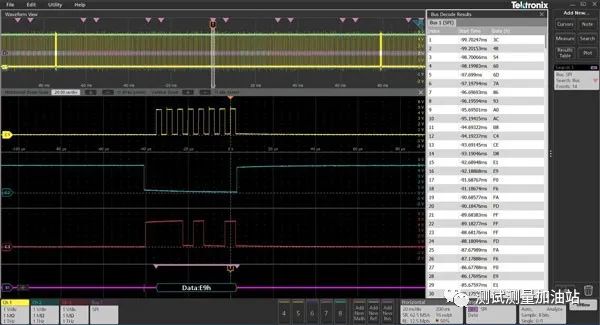

    低速协议解码:支持所有常用嵌入式协议、汽车协议、航空协议、消费者协议和音频协议的协议解码和搜索分析。

抖动测量和眼图分析

功率电子分析:

     1. 功率分析

     2. 磁性分析

     3. 逆电器马达驱动器分析

功率完整性分析:

     1. 数字功率管理

     2. SPMI 串行解码和搜索

SpectrumView 分析:同时执行时域和频域分析

宽禁带半导体分析


示波器公司

示波器在哪里

10、利用TekDrive 协同工作空间

     工程师测试时,经常需要保存测试数据和测试报告,但是公司禁用USB接口、仪器硬盘存储空间有限,U盘拷来拷去,容易中毒,简单的保存数据变得如此费劲!有什么好的解决办法吗?


示波器

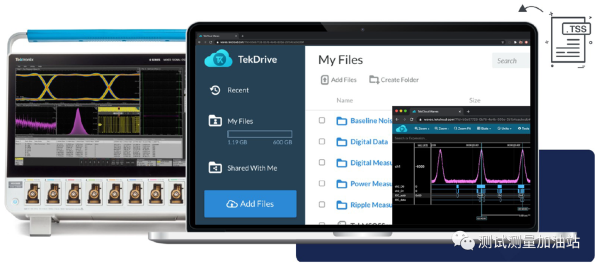

     TekDrive云存储,工程师可以在示波器上直接保存和调用波形数据传到TekDrive云端,分析TekDrive上的波形数据,让测试不再受时间与空间的限制,实时查看波形,实时交流更高效,更方便。


示波器


11、总结

     示波器不在身边,如何远程利用示波器查看和分析信号,本文介绍了利用不几种不同的方式进行远程控制示波器和离线分析数据,可以随时随地查看和分析波形,让你的示波器随时触手可及,不再受时间空间的限制,大大提高工作效率。需要了解更详细的内容,可以在线沟通,或者致电客服!
