一、概述
HCPX8000系列高频交直流电流探头 一体化。HCPX8000系列电流探头是一款能够同时测量直流和交流的电流探头,媲美泰克/是德电流探头。其特点包括:高带宽,可准确快速捕捉电流波形;高精度,在电流测量量程范围内,精度高达1%,满足大部分测试领域的需要;两个量程可供选择,方便小电流测量,电流分辨率高。可测量mA界别小电流;自动消磁调零功能,使用方便;声光过流报警功能,提醒量程切换;电子轻触式按键设计,使用寿命更长;标准的BNC输出接口,可匹配任何厂家示波器。和智能探头控制器OT7001搭配使用,探头可以和市面上主流的大部分示波器进行通讯。自动设置衰减比,阻抗,延时时间等。解决了长期以来用户使用第三方示波器探头必须手动设置探头参数的困难,实现和示波器专用接口探头一样的用户体验,且不受单一品牌示波器限制。如果不需要智能控制,客户也可以直接用适配器供电(不可以使用示波器的USB口给探头供电),进行电流测量。

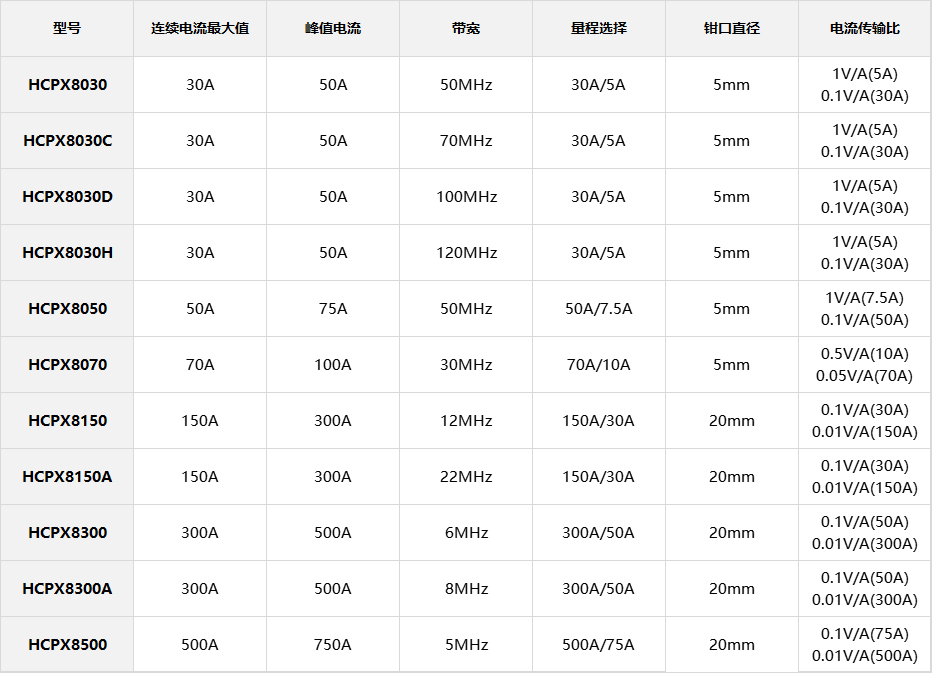

HCPX8030(C/D/H)体积轻巧,可在拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流,能夹住的导线直径达5mm;可以测量30A的连续电流和50A的峰值电流,HCPX8030提供50MHz的带宽,HCPX8030C提供70MHz的带宽,HCPX8030D提供100MHz带宽;HCPX8030H提供120MHz带宽;电流探头具有30A (10X)和5A (1X)两个量程可选择,5A (1X)量程特别适用于小电流测量,分辨率高达1mA。
HCPX8050钳口可夹住直径达5mm的导线;可以测量50A的连续电流和75A的峰值电流,提供50MHz带宽;探头具有50A (10X)和7.5A (1X) 两个量程可选择,7. 5A (1X) 量程特别适用于小电流测量,分辨率高达1mA。
HCPX8070 钳口可夹住直径达5mm的导线;可以测量70A的连续电流和100A的峰值电流,提供30MHz带宽;探头具有70A (20X)和10A (2X)两个量程可选择,10A (2X)量程特别适用于小电流测量,分辨率高达2mA。
HCPX8150(A)钳口可夹住直径达20mm的导线,适用于大电流应用场合;可以测量150A的连续电流和300A的峰值电流,HCPX8150提供了12MHz的带宽,HCPX8150A提供了22MHz的带宽;探头具有150A (100X)和30A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。
HCPX8300(A)钳口可夹住直径达20mm的导线,适用于大电流应用场合;测量300A的连续电流和500A的峰值电流,HCPX8300提供了6MHz 的带宽,HCPX8300A提供了8MHz 的带宽;探头具有300A (100X) 和50A (10X) 两个量程可选择,10X 量程用于小电流测量,分辨率高达10mA。
HCPX8500钳口可夹住直径达20mm的导线,适用于大电流应用场合;测量500A的连续电流和750A的峰值电流,提供了5MHz 的带宽;探头具有500A (100X) 和75A (10X) 两个量程可选择,10X 量程用于小电流测量,分辨率高达10mA。
OT7001智能探头控制器是用来实现示波器和智能电压电流探头的双向通信的。智能探头控制器通过标准的网络接口将我司智能电压电流探头连接到示波器,可以自动识别所接入的智能探头,实时控制示波器设置该探头的产品型号、电压电流类型、衰减比、延时等参数,解决了我司电压电流探头搭配第三方示波器使用时必须手动设置探头参数的困难。
二、应用
三、典型客户
HCPX8000系列 高频电流探头说明书
[点击下载]
