一、 概 述

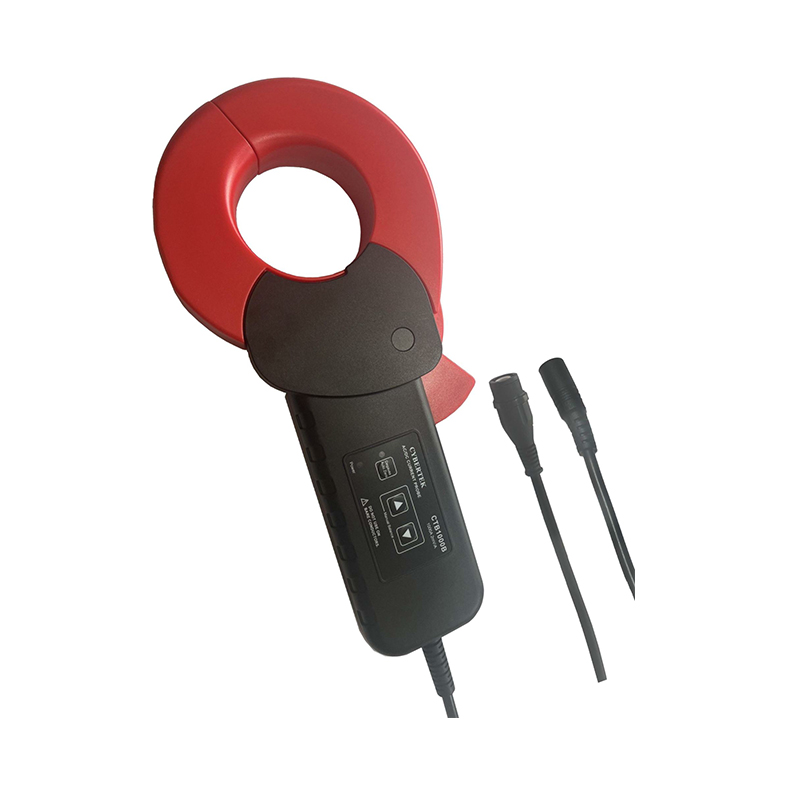

知用Cybertek 交直流高精度电流钳CTB1000B(1000A/50kHz)搭配功率分析仪。CTB系列是一款能够同时测量直流和交流的高精度电流钳。采用高性能磁通门技术,易于使用的开口钳电流传感器,高达0.2%的测量精度,极低的零位和幅值精度温漂。可工作在-40到85℃环境温度。测量导体直径达到50mm,测量电流高达2000A。
CTBxxxA配合CTB104/A(四通道高精度电流探头电源)使用;CTBxxxB用12V适配器供电;CTBxxxC用±12V供电(雷莫接口),可以兼容部分功率分析仪的供电接口,无需额外电源。主要用于高精度的电流测量,配合功率分析仪使用,实现功率分析。
二、应用
三、产品说明

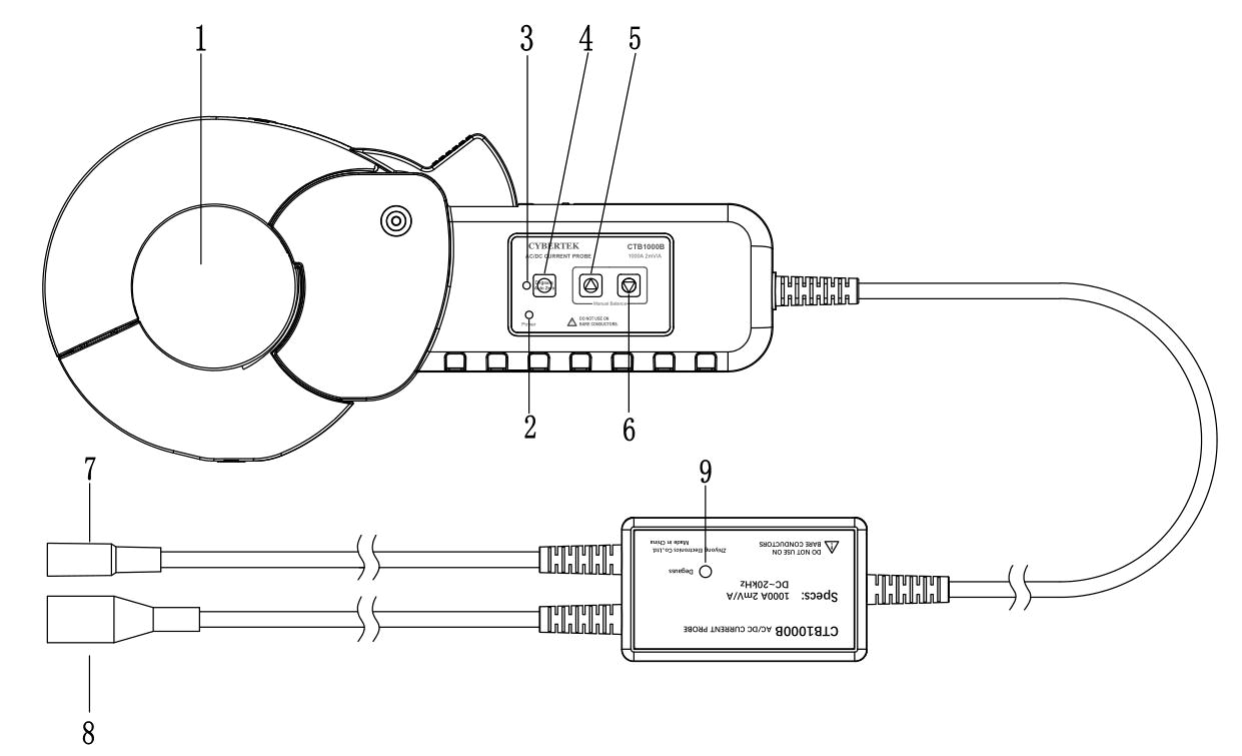

以 CTB1000B电流钳为例:
1 .钳口:CTB20B/CTB200B/CTB501B 直径 20mm;CTB500B/CTB1000B 直径 50mm。
2 .电源指示灯:通电后,指示灯亮绿色。
3 .消磁指示灯:按下消磁按键后,该指示灯亮红色,消磁结束后,指示灯灭
4 .手柄自动消磁调零按键: 机器经常使用后,探头会有剩余磁场。测量前先消磁调零,可提高测量精度。按下消磁自动调零按钮,机器消磁并自动调零。
5 .手动偏置上调按键: 输出偏置上调按钮:每按一次,偏置向上步进一位;长按该按键 2s 左右,输出偏置将连续向上。
6 .手动偏置下调按键:输出偏置下调按钮:每按一次,偏置向下步进一位;长按该按键 2s 左右,输出偏置将连续向下。
7 .供电线:供电线连接 12V 适配器。
8 .输出线:信号输出端连接测量仪器。
9 .分线盒自动消磁调零按键:与手柄自动消磁调零按键功能相同,按下消磁自动调零按钮,机器消磁并自动调零

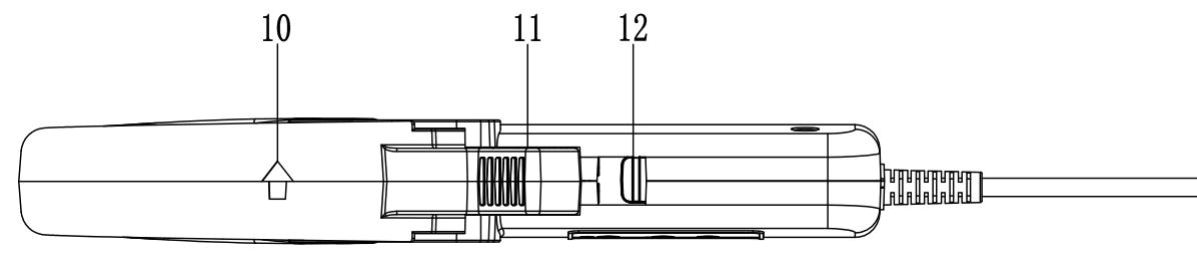

10 .电流方向标记:从钳口沿着该方向流过电流,输出为正,否则为负。
11 .打开/关闭手柄:通过该手柄控制钳口的打开和关闭。
12 .锁定推杆:通过该推杆控制钳口的锁定和解锁。
四、典型客户
(一)产品规格
(二)电流额定值 VS 频率曲线:

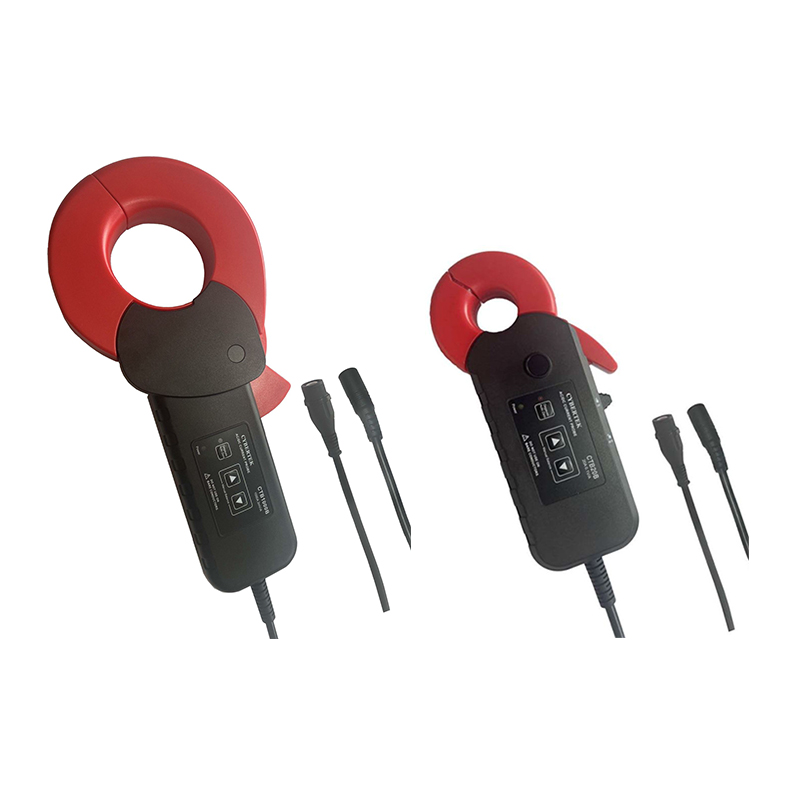

高精度低频交直流电流钳CTB系列
