泰克示波器电流探头选型表

2023-12-15 11:59:53

次

一、概述

交直流电流探头是有源探头，利用霍尔传感器和感应线圈实现直流和交流电流的测量。电流探头把电流信号转换成电压信号，示波器采集电压信号，再显示成电流信号。电流探头可以测试几十毫安到几百安培的电流，使用时需要引出电流线（电流探头是把导线夹在中间进行测试的，不会影响被测电路）。交流电流探头/交流电流钳是无源探头，用于交流电流测量，随着电流方向的变化，产生电场的变化，并感应出电压，无需外接供电。柔性电流探头即罗氏线圈，主要用于测量交流大电流/脉冲电流/高频电流。罗氏线圈工作原理是线圈骨架围绕被测导体，导体周围的磁场会随着导体中电流的改变而改变，骨架上的漆包线会因此感应出电动势。一个完整的罗氏线圈电流测量系统应该包括一个线圈和一个积分器，积分器需要单独供电，线圈可以定制周长。


二、特性和优点

（1）AC/DC 及仅 AC 电流探头系列

（2）测量准确度从几 uA 到 2000 A

（3）带宽高至 120 MHz

（4）电流箝位灵敏度低至 1 mA

（5）符合第三方安全认证的产品（UL、CSA、ETL）

（6）提供裸线电压额定值的产品

（7）与泰克示波器配合使用时自动读数和定标，因此无需将电压转换为电流或者手动设定标度

三、应用

1、电源

2、半导体设备

3、逆电器/转换器

4、电子镇流装置

5、工业/消费电子

6、马达驱动器

7、交通运输系统

四、型号

型号	类型	峰值电流	小电流	带宽	上升时间	钳口直径	接口
A621	交流电流探头	RMS：1000 A 峰值：2000 A	10 mA	50 kHz	/	54mm	BNC
A622	交直流电流探头	DC：100 A RMS：71 A 峰值电流：100 A	50 mA	100 kHz	/	11.8mm	BNC
CT2	交流电流探头	峰值：36 A RMS：2.5 A 连续	1 mA	200 MHz	< 500 ps	1.32mm	BNC
CT1	交流电流探头	峰值：12 A RMS：450 mA 连续	200 μA	1 GHz	< 350 ps	1.78mm	BNC
CT6	交流电流探头	峰值：6 A RMS：120 mA 连续	200 μA	2 GHz	< 200 ps	0.8mm	BNC
TRCP0300	柔性电流探头	300 A	250 mA	30 MHz	/	1.7mm (线径)	BNC
TCP305A	交直流电流探头	DC：50 A RMS：35.4 A 峰值电流：50 A	5 mA	50 MHz	< 7 ns	5mm	BNC
TRCP3000	柔性电流探头	3000 A	500 mA	16 MHz	/	8.5mm (线径)	BNC
TRCP0600	柔性电流探头	600 A	500 mA	30 MHz	/	4.5mm (线径)	BNC
P6021A	交流电流探头	RMS：10.6 A 峰值电流：250 A	10 mA	60 MHz	≤5.8 ns	5mm	BNC
TCP312A	交直流电流探头	DC：30 A RMS：21.2 A 峰值电流：50 A	1 mA	100 MHz	< 3.5 ns	5mm	BNC
P6022	交流电流探头	RMS：4 A 峰值电流：100 A	1 mA	120 MHz	< 2.9 ns	2.8mm	BNC
TCPA400	电流放大器	需要配合探头TCP404XL	/	100 MHz	/	/	BNC
TCP202A	交直流电流探头	DC：15 A RMS：15 A 峰值电流：50 A	10 mA	50 MHz	< 7 ns	5mm	probe
TCPA300	电流放大器	需要配合探头 TCP303、TCP312A、 TCP305A	/	100 MHz	/	/	BNC
TCP2020	交直流电流探头	20 A RMS 100 A 峰值脉冲	10 mA	50 MHz	≤7 ns	5mm	BNC
TCP0020	交直流电流探头	DC：20 A RMS：20 A 峰值电流：100 A	10 mA	50 MHz	< 7 ns	5mm	VPI
TCP303	交直流电流探头	DC：150 A RMS：150 A 峰值电流：500 A	5 mA	15 MHz	< 23 ns	20mm	BNC

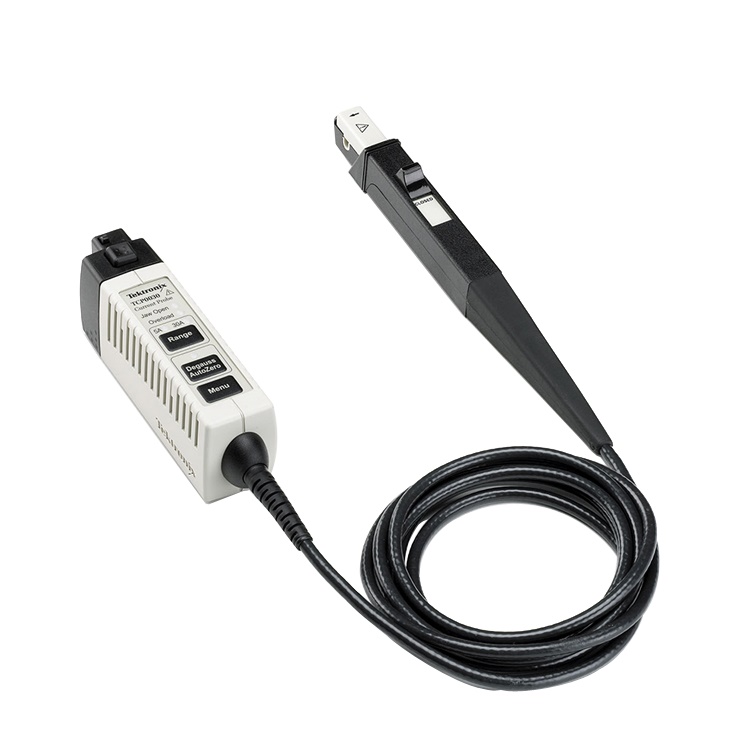

TCP0030A	交直流电流探头	直流：30 A RMS：30 A 峰值电流：50 A	1 mA	120 MHz	≤2.92 ns	5mm	VPI
TCP404XL	交直流电流探头	DC：500 A RMS：500 A 峰值电流：750 A	1 A	2 MHz	< 175 ns	20mm	BNC
TCP0150	交直流电流探头	DC：150 A RMS：150 A 峰值电流：500 A	5 mA	20 MHz	< 17.5 ns	20mm	VPI
