一、测量仪器的选择原则
1、技术性:至少需要满足当前开发研究与测试测量的需求。
2、经济性:花少钱,办大事;在预算范围内尽可能去选择更多或者具备更全功能的仪器。
3、前瞻性:随着技术的不断发展,在选择当前需要购买的仪器时还可以结合未来几年的行业发展趋势进行综合考量。
二、功率分析设备的选型注意事项

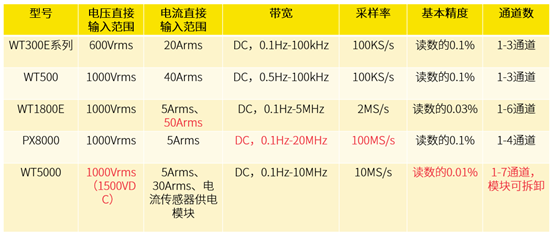

1、横河功率分析仪的基本参数对比图
2、其他传感器配件

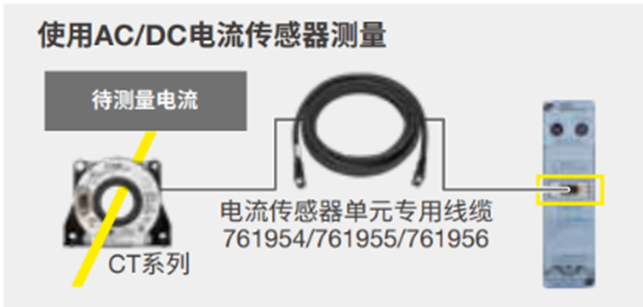

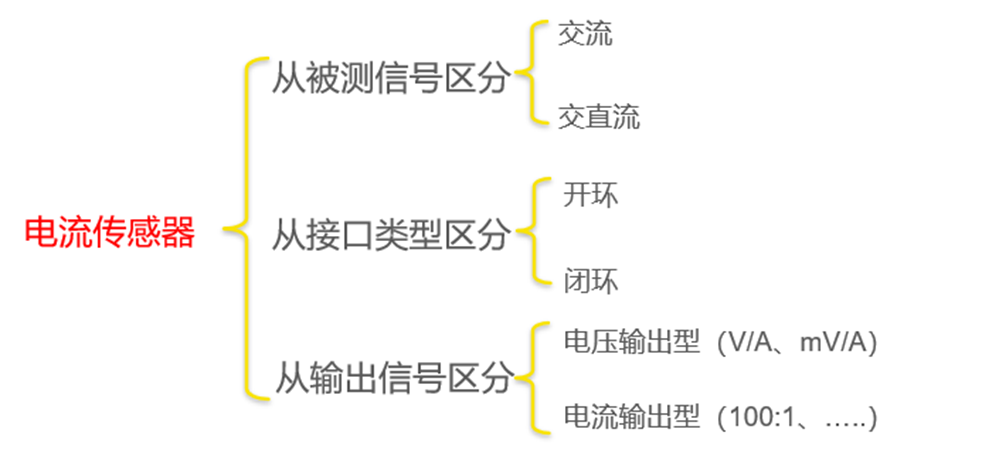

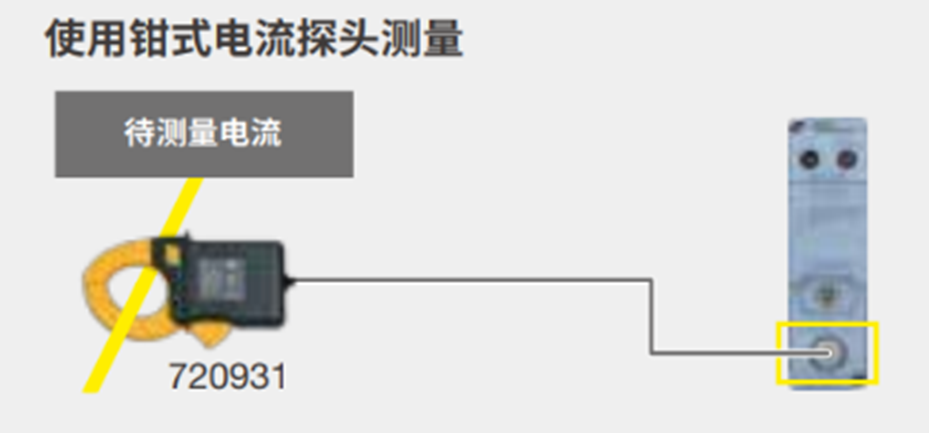

(1)功率分析仪电流传感器:选择电流幅值大小、电流频率范围。
(2)电压传感器:选择电压幅值大小、电压频率范围。

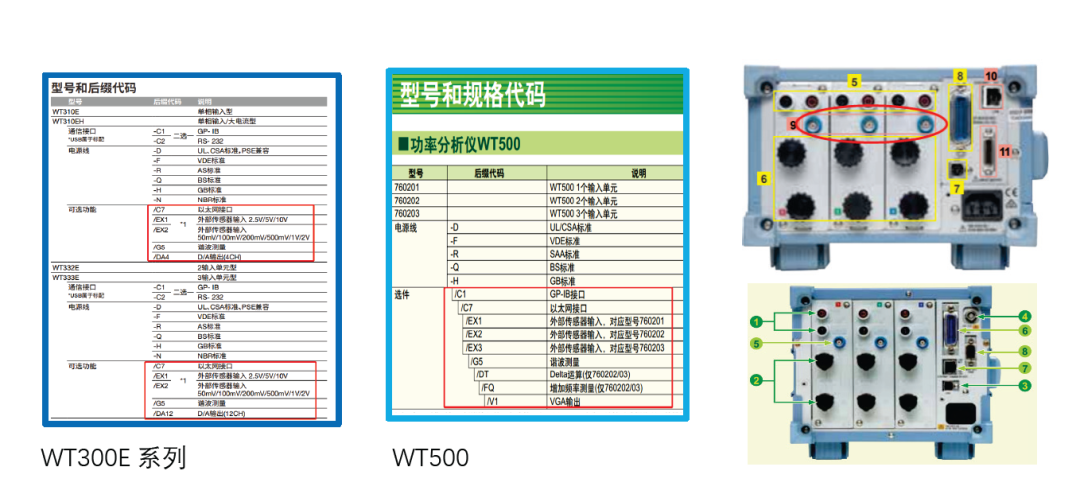

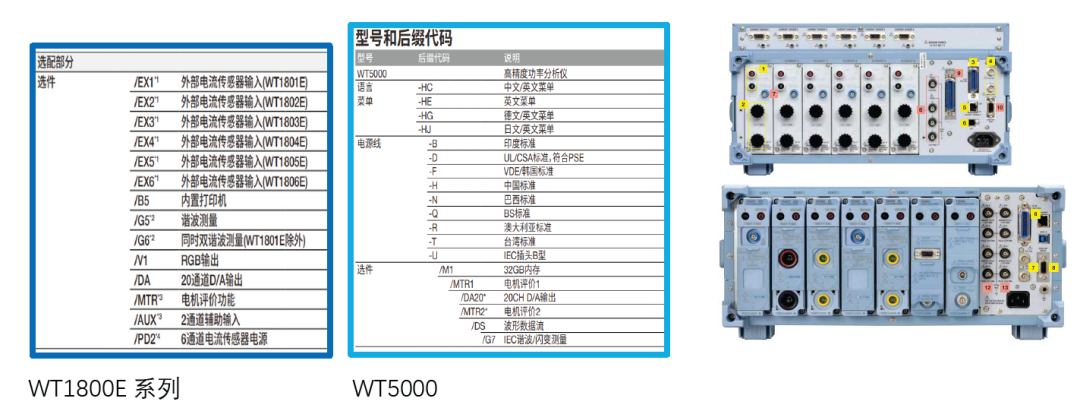

3、功率分析类产品选件说明
三、示波类设备的选型注意事项
示波记录仪是一种集示波器与数据记录仪优势于一体的设备,可同时测量高速变化的电信号和温度等变化较为缓慢的信号。
1、示波记录仪与示波器的区别
(1)示波记录仪的采样率高为200MS/s、带宽大为40MHz,在这方面示波记录仪比示波器小;
(2)示波记录仪的存储深度远远大于示波器,其内存大为8GPts,SSD硬盘可达到512GB;
(3)模块化设计使得示波记录仪的通道数远远多于示波器,且通道间相互隔离;
(4)示波记录仪可以测量多种传感器信号。

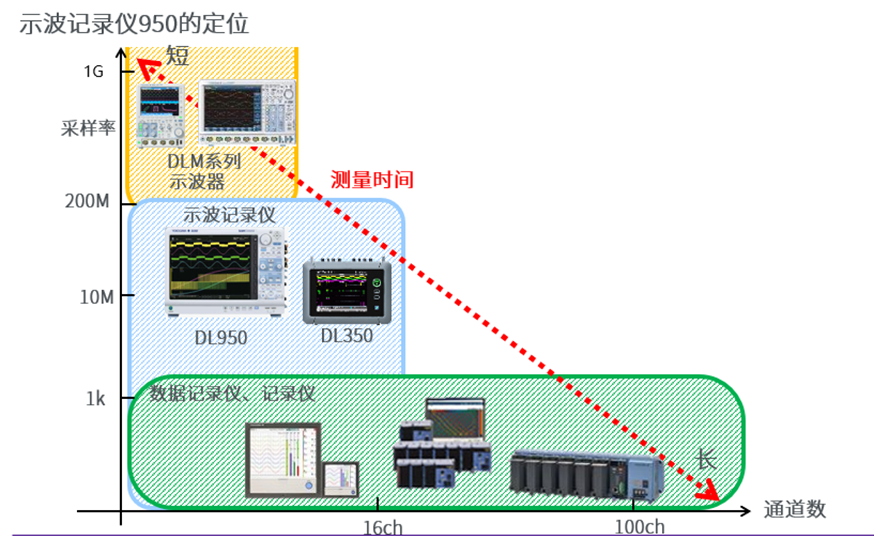

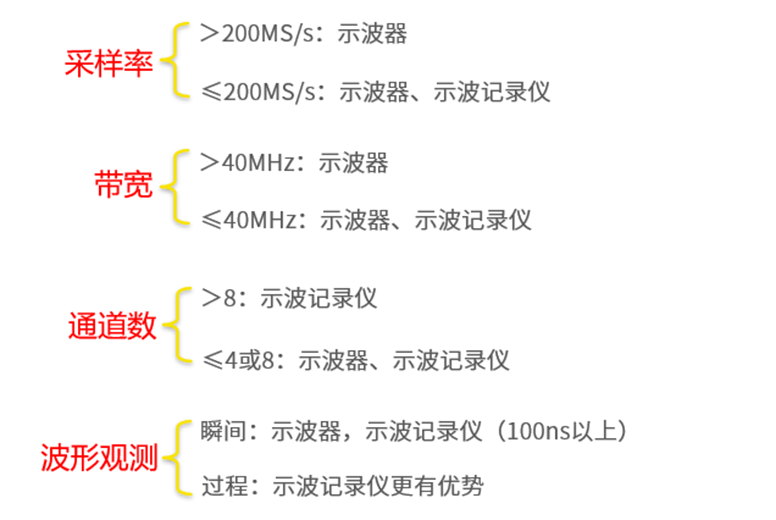

2、示波器 or 示波记录仪哪个更适合?
示波记录仪的选型相对复杂一些,我们需要在主机的基础上依据测试要求选择各种模块进行组合,并对各种探头进行匹配。
四、温度测量设备的选型注意事项

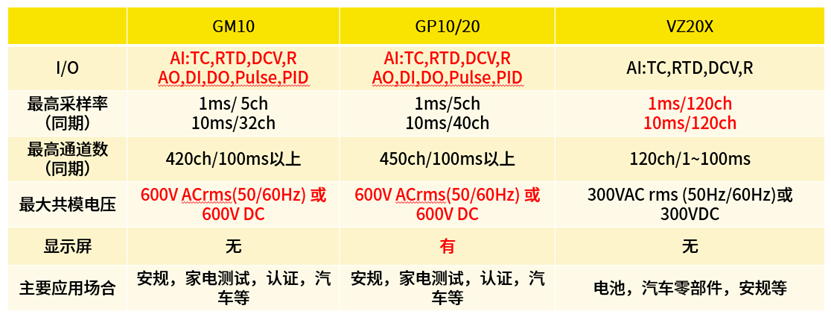

1、横河记录仪的特点

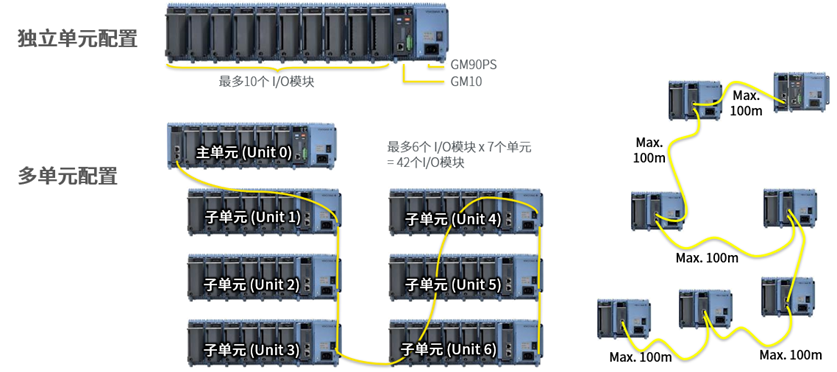

2、横河数采GP/GM组网形式

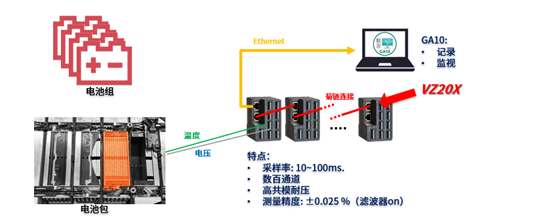

3、横河记录仪VZ20X的组网
(1)应用:在电池充放电的瞬态特性测试中,可同时高速测量多个通道。
(2)解决方案:VZ20X可提供高速、高精度和无抖动的同期测量,快1ms同步测量120个点;
(3)它不仅外形紧凑,而且还易于安装。
