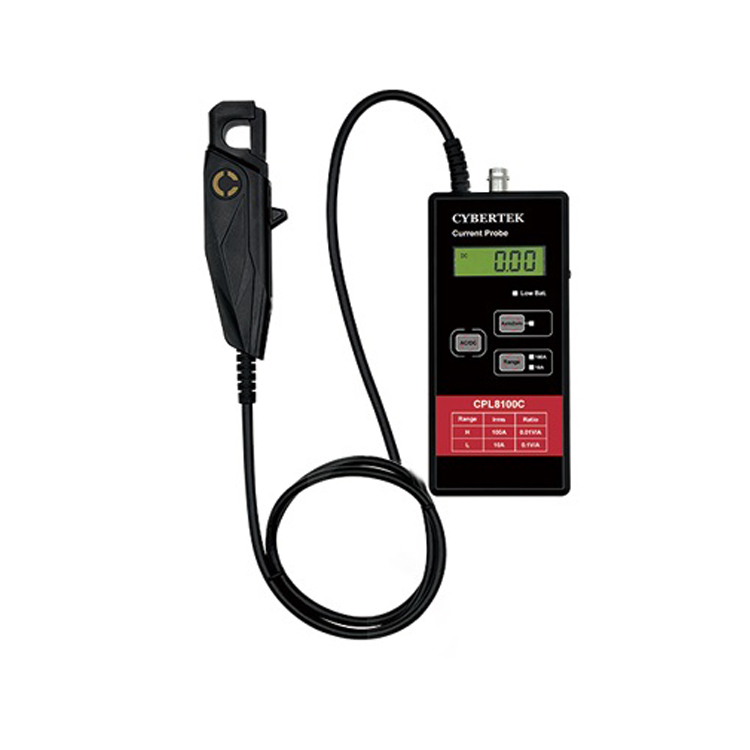

知用Cybertek 低频交直流ACDC电流探头CPL8100D(100A/2MHz)带数显

知用Cybertek 低频交直流ACDC电流探头CPL8100D(100A/2MHz)带数显

  • 所属分类:产品中心
  • 产品型号:CPL8100A (100A/600KHz)
  • 浏览次数:
  • 发布日期:2024-02-22 16:08:26
  • 产品概述
  • 技术参数
  • 文件下载

1、概  述

      CPL8100C/D 系列产品是一款能够同时测量直流和交流的电流探头,可替代泰克A622电流探头,是示波器探头+ 钳形电流表合二为一的仪器。无需连接任何设备直接显示电流有效值,同时也可以连接示波器测量波形。钳形电流表功能的显示精度高达 4 位半,支持电池和 USB 双供电。

2、特点:

      CPL8100C/D测量电流为100A峰值(70.7A RMS),CPL8100C带宽为600kHz(-3dB),CPL8100D带宽为2MHz(-3dB)。提供两个量程切换(10A和100A档位),根据电流大小选择合适量程;具有自动调零功能,使用方便;带有电源和电池低电压报警指示灯,过载报警声;可使用电池供电或者外部电源供电,使得测量更加方便;标准的BNC输出接口,方便和示波器等其它设备的连接,可使用BNC转双香蕉插头连接万用表测量AC和DC电流;带有LCD显示屏,可显示DC~400Hz有效值。该电流探头通常用于工频测量﹑电机驱动﹑电源等场合。

3、技术规格:


4、电流探头应用

(1)电源(开关式和线性)设计

(2)LED照明设计

(3)电动汽车设计

(4)新能源

(5)变频家电

(6)电工实验

(7)逆变器/变压器设计/半导体器件设计

(8)电子镇流器设计

(9)工控/消费电子设计

(10)发动机驱动装置设计

(11)电力电子和电力传动实验等

(12)交通运输系统(电动车辆、机车、航空电子设备等)设计

5.配件:
