一、 概  述

　   CTB系列电流探头是一款能够同时测量直流和交流的电流探头，CTB1000B 电流1000A，带宽20kHz，是用于AC/DC电流的可开合的夹钳型电流传感器。其特点包括：高精度，典型值0.3%；良好的频率特性和温度特性；高带宽。CTBxxxA系列需要配合 CTB104(四通道传感器单元)使用，CTBxxxB只需用12V适配器供电，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。

二、应用

三、产品说明

以 CTB1000B/1000A 为例：

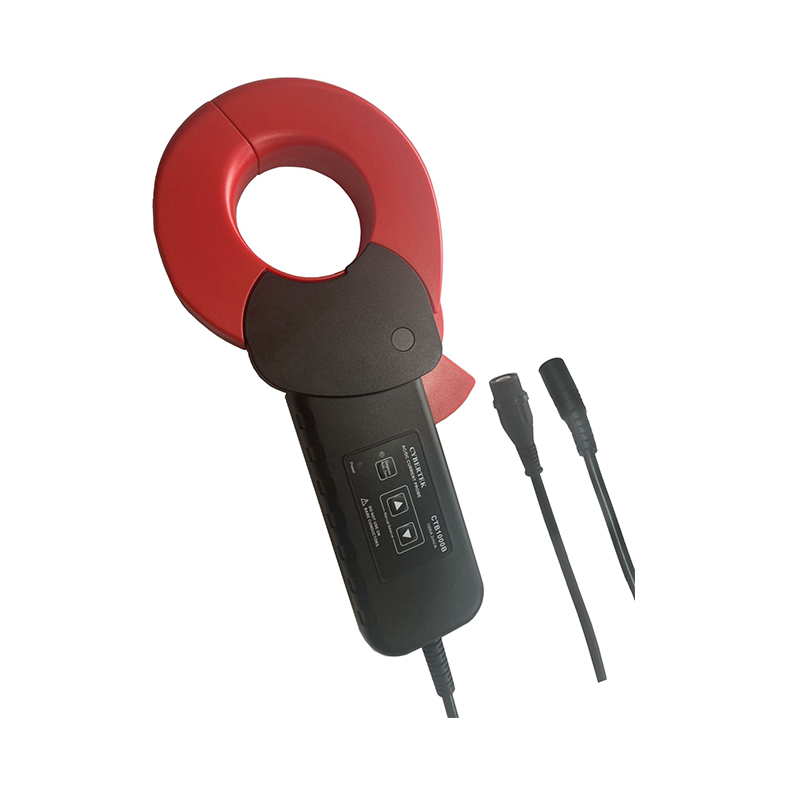

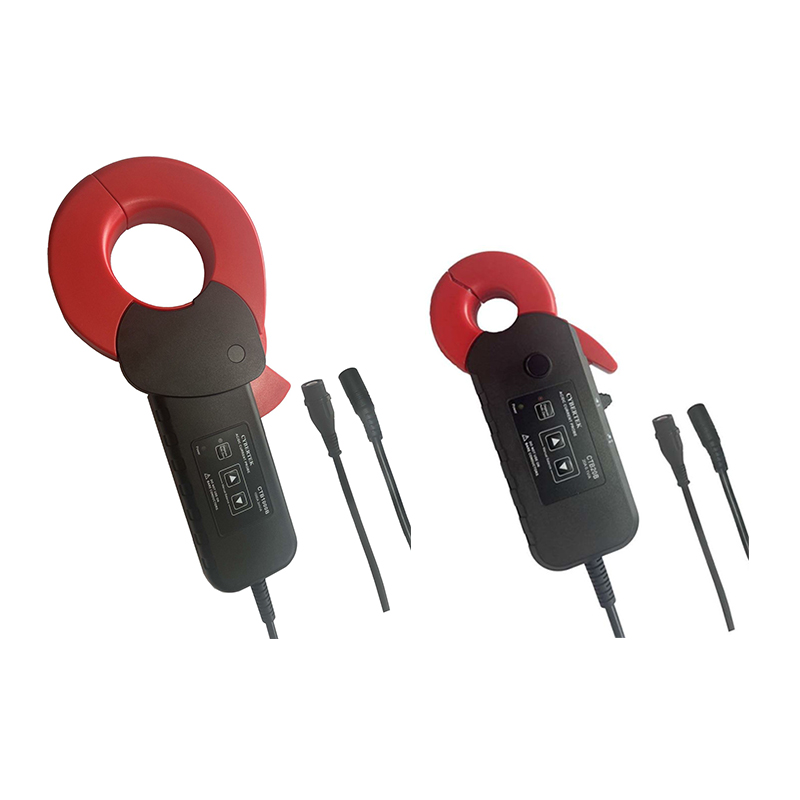

1 .钳口：CTB20B/CTB200B 直径 20mm;CTB500B/CTB1000B 直径 50mm。

2 .电流探头电源指示灯：通电后，指示灯亮绿色。

3 .消磁指示灯:按下消磁按键后，该指示灯亮红色，消磁结束后，指示灯灭

4 .手柄自动消磁调零按键: 机器经常使用后，探头会有剩余磁场。测量前先消磁调零，可提高测量精度。按下消磁自动调零按钮，机器消磁并自动调零。

5 .手动偏置上调按键： 输出偏置上调按钮：每按一次，偏置向上步进一位；长按该按键 2s 左右，输出偏置将连续向上。

6 .手动偏置下调按键：输出偏置下调按钮：每按一次，偏置向下步进一位；长按该按键 2s 左右，输出偏置将连续向下。

7 .供电线：供电线连接 12V 适配器。

8 .输出线：信号输出端连接测量仪器。

9 .分线盒自动消磁调零按键：与手柄自动消磁调零按键功能相同，按下消磁自动调零按钮，机器消磁并自动调零

10 .电流方向标记：从钳口沿着该方向流过电流，输出为正，否则为负。

11 .打开/关闭手柄：通过该手柄控制钳口的打开和关闭。

12 .锁定推杆：通过该推杆控制钳口的锁定和解锁。

四、典型客户

• CTBxxxB系列 高精度电流探头

  [点击下载]
