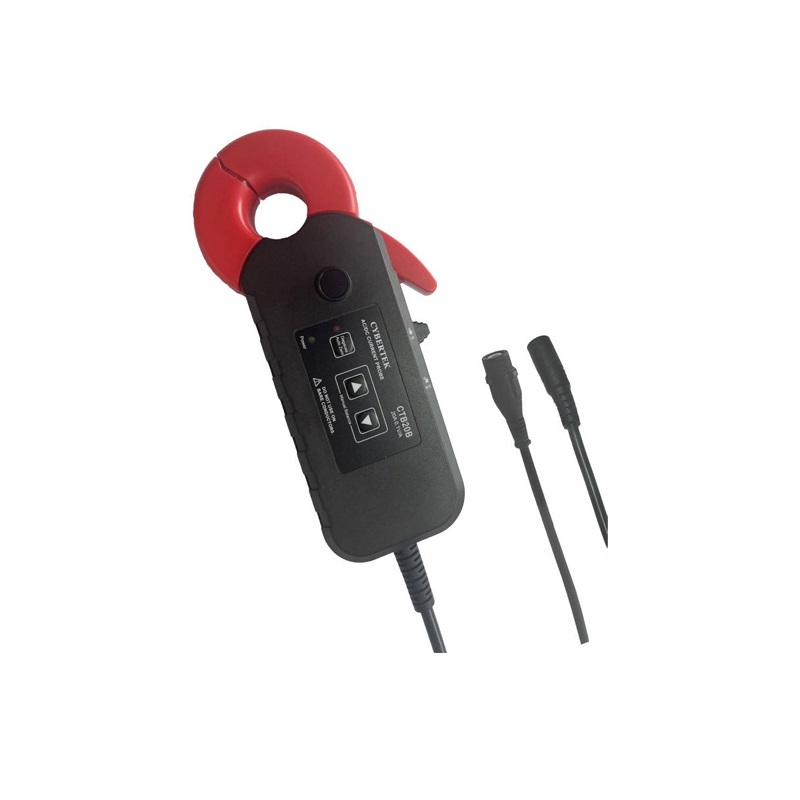

交直流高精度电流钳20A 1MHz搭配功率计

交直流高精度电流钳20A 1MHz搭配功率计

  • 所属分类:产品中心
  • 产品型号:1682318841
  • 浏览次数:
  • 发布日期:2023-04-24 15:17:03
  • 产品概述
  • 技术参数
  • 文件下载

一、 概  述

    CTB系列电流探头是一款能够同时测量直流和交流的电流探头,CTB20B电流20A,带宽1MHz,是用于AC/DC电流的可开合的夹钳型电流传感器。其特点包括:高精度,典型值0.3%;良好的频率特性和温度特性;高带宽。CTBxxxA系列需要配合 CTB104(四通道传感器单元)使用,CTBxxxB只需用12V适配器供电,主要用于高精度的电流测量,配合功率分析仪/功率计使用,实现功率分析。

、应用


三、产品说明

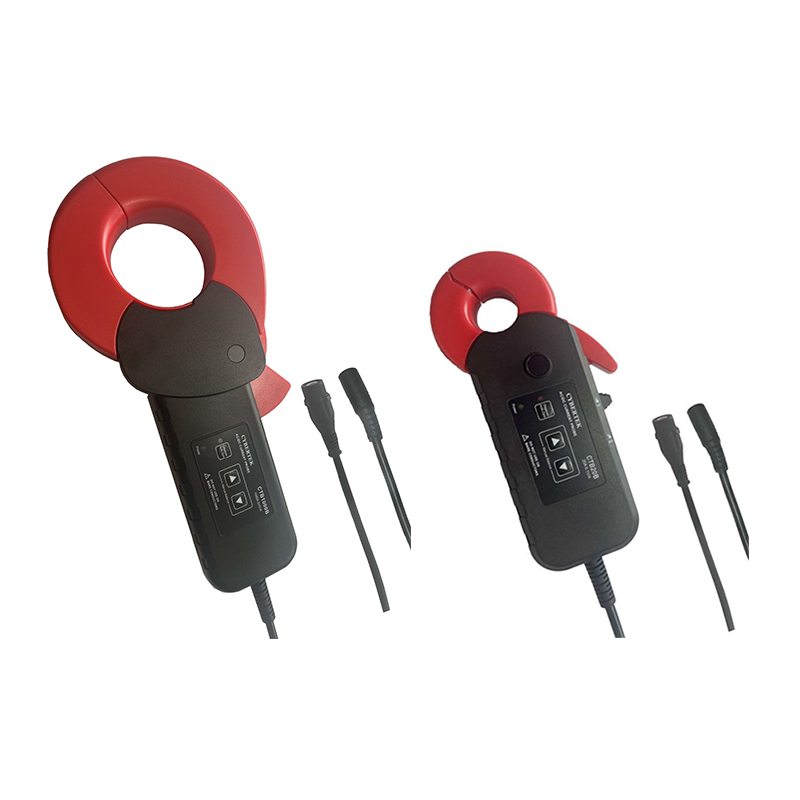

以 CTB1000B/1000A 为例:






1 .钳口:CTB20B/CTB200B 直径 20mm;CTB500B/CTB1000B 直径 50mm。

2 .电流探头电源指示灯:通电后,指示灯亮绿色。

3 .消磁指示灯:按下消磁按键后,该指示灯亮红色,消磁结束后,指示灯灭

4 .手柄自动消磁调零按键: 机器经常使用后,探头会有剩余磁场。测量前先消磁调零,可提高测量精度。按下消磁自动调零按钮,机器消磁并自动调零。

5 .手动偏置上调按键: 输出偏置上调按钮:每按一次,偏置向上步进一位;长按该按键 2s 左右,输出偏置将连续向上。

6 .手动偏置下调按键:输出偏置下调按钮:每按一次,偏置向下步进一位;长按该按键 2s 左右,输出偏置将连续向下。

7 .供电线:供电线连接 12V 适配器。

8 .输出线:信号输出端连接测量仪器。

9 .分线盒自动消磁调零按键:与手柄自动消磁调零按键功能相同,按下消磁自动调零按钮,机器消磁并自动调零

10 .电流方向标记:从钳口沿着该方向流过电流,输出为正,否则为负。

11 .打开/关闭手柄:通过该手柄控制钳口的打开和关闭。

12 .锁定推杆:通过该推杆控制钳口的锁定和解锁。

四、典型客户
