1.电流探头产品简介
主要特点：
简便易用，准确进行 AC/DC 电流测量

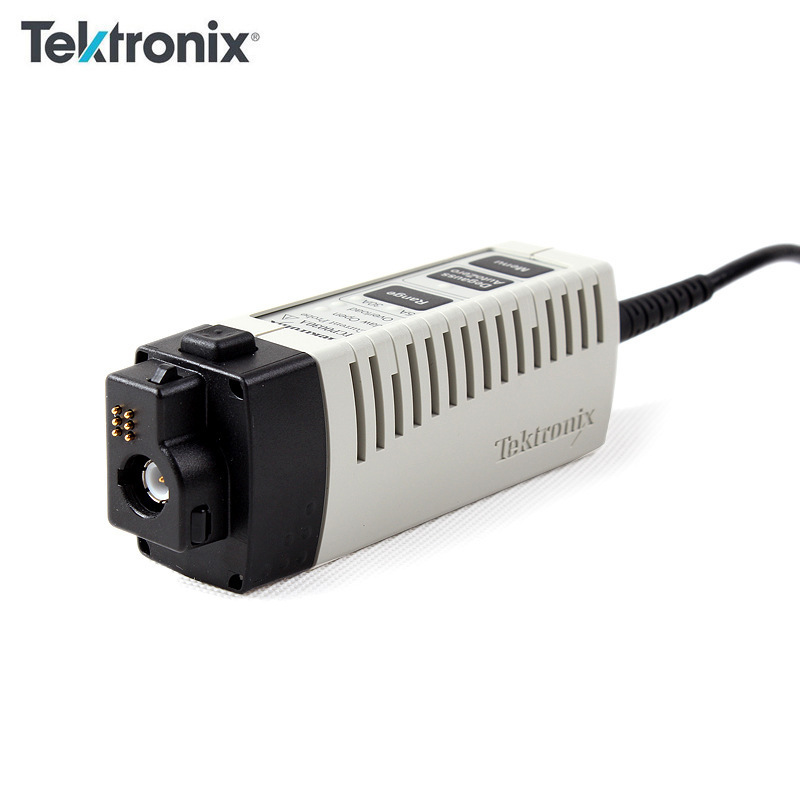

与 TekVPI? 示波器进行智能通信，提供：
单位定标和读数。电流和幅度读数在屏幕上自动显示。无需手动设置。没有必要进行从电压到电流的手动计算
按钮消磁和自动置零功能
探头状态和诊断指示灯 LED
远程 GPIB/USB 探头控制

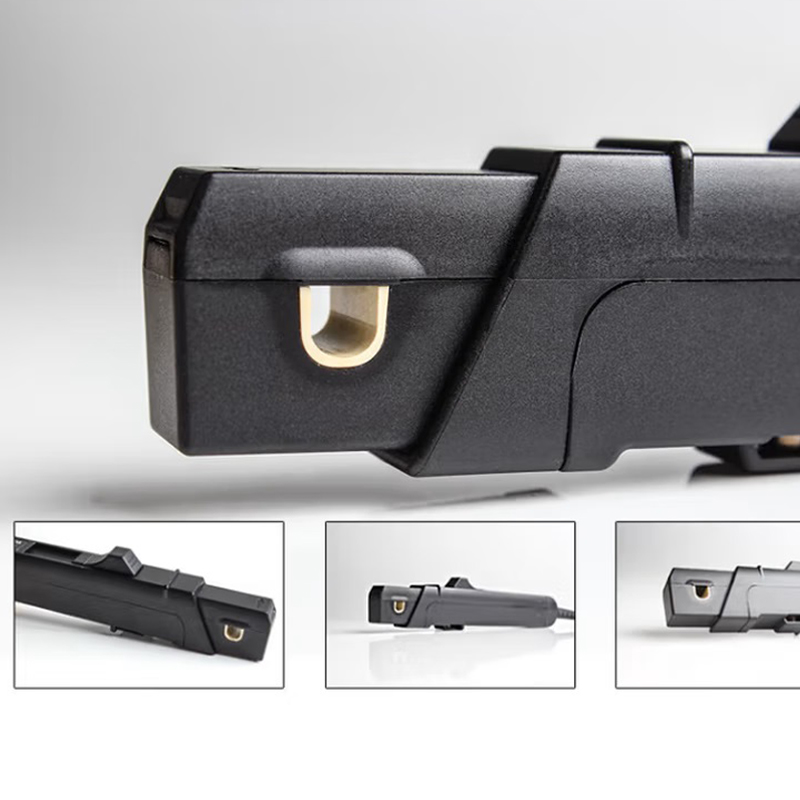

分裂铁心结构，电路连接简便
精度高，DC 增益误差一般小于 1%
噪声和直流漂移小
第三方安全认证
主要性能指标
直流至 >120 MHz 带宽
30 A RMS 大电流能力
50 A 峰值脉冲电流能力
精度高，DC 增益误差一般小于 1%
准确测量低 1 mA 的电流
应用：
电源
半导体设备
功率逆变器/转换器
电子镇流器
工业/消费电子产品
移动通信
马达驱动器
交通运输系统

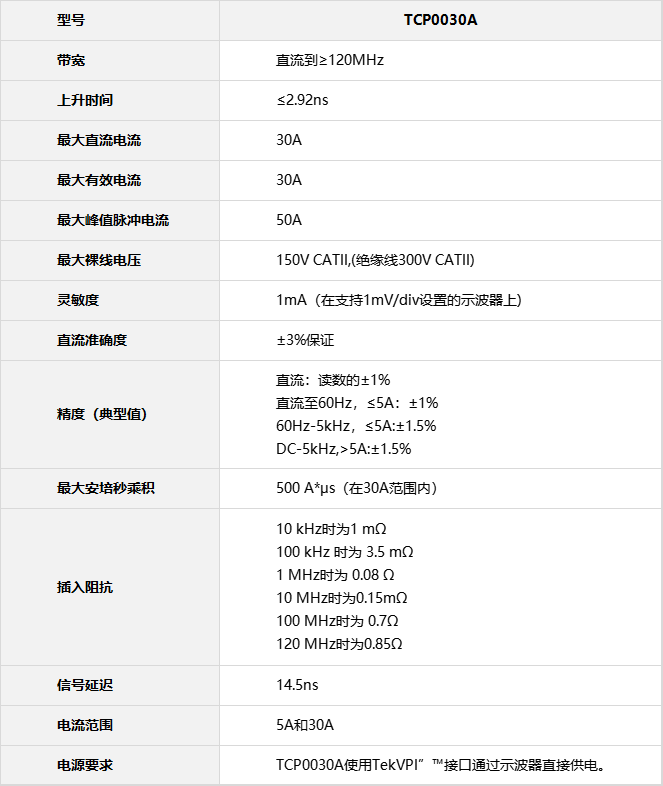

带宽 | 直流到 ≥120 MHz |
上升时间 | ≤2.92 ns |
大直流电流 | 30 A |
大有效电流 | 30 A |
大峰值脉冲电流 | 50 A |
大裸线电压 | 150 V CAT II，（绝缘线 300 V CAT II） |
灵敏度 | 1 mA（在支持 1 mV/div 设置的示波器上） |
直流准确度 | ±3% 保证 |
精度（典型值） | 直流：读数的 ±1% |
直流至 60 Hz，≤5 A： ±1% | |
60 Hz – 5 kHz，≤5 A： ±1.5% | |
DC – 5 kHz，>5 A： ±1.5% | |
大安培秒乘积 | 500 A*µs（在 30 A 范围内） |
插入阻抗 | 10 kHz 时为 1 mΩ |
100 kHz 时为 3.5 mΩ | |
1 MHz 时为 0.08 Ω | |
10 MHz 时为 0.15 mΩ | |
100 MHz 时为 0.7 Ω | |
120 MHz 时为 0.85 Ω | |
信号延迟 | 14.5 ns |
电流范围 | 5 A 和 30 A |
电源要求 | TCP0030A 使用 TekVPI™ 接口通过示波器直接供电。注：为获得佳支持，请从 www.tek.com 下载并安装新版本的示波器软件。 |
物理特点 | |
探头头部 | 长度 |
20 cm（7.77 英寸） | |
宽度 | |
1.6 cm（0.625 英寸） | |
高度 | |
3.2 cm（1.25 英寸） | |
大导线大小： | 5 mm（0.197 英寸） |
电缆长度 | 200 cm（79 英寸） |
发货重量 | 1.55 kg（3.44 磅） |
EMC 环境和安全 | |
温度 | 工作高度 |
0℃ 至 +50℃（32℉ 至 122℉） | |
非工作高度 | |
-40℃ 至 +75℃（-40℉ 至 167℉） | |
湿度 | 工作高度 |
5% 至 95% 相对湿度 (RH)，不高于 +30℃；5% 至 85% RH，30℃ 至 +50℃，无凝结 | |
非工作高度 | |
5% 至 95% 相对湿度 (RH)，不高于 +30℃；5% 至 85% RH，30℃ 至 +75℃，无凝结 | |
海拔高度 | 工作高度 |
高 3,000 m（10,000 ft） | |
非工作高度 | |
高 12,192 m（40,000 ft） | |
一致性标签 | CE（欧盟）、WEEE（欧盟） |
TCP0030A | AC/DC 电流探头 |
标配附件 | |
使用手册 | 071-3006-xx |
探头接地引线 - 长 6 英寸 | 196-3120-xx |
尼龙携带箱 | 016-1952-xx |
推荐附件 | |
电流环路，1 圈，50 Ω，带有 BNC 连接器，用于性能检验 | 订购编号 067-2396-00 |
保修 | |
一年部件和人工。 | |
服务选项 | |
选项 C3 | 3 年校准服务 |
选项 C5 | 5 年校准服务 |
选项 D3 | 3 年校准数据报告（要求选项 C3） |
选项 D5 | 5 年校准数据报告（要求选项 C5） |
选项 R3 | 3 年维修服务（包括保修） |
选项R3DW | 维修服务覆盖 3 年（包括产品保修期）3 年期限从仪器购买时间开始计算 |
选项 R5 | 5 年维修服务（包括保修） |
选项R5DW | 维修服务覆盖 5 年（包括产品保修期）5 年期限从仪器购买时间开始计算 |
选项SILV600 | 标配保修延长至 5 年 |
