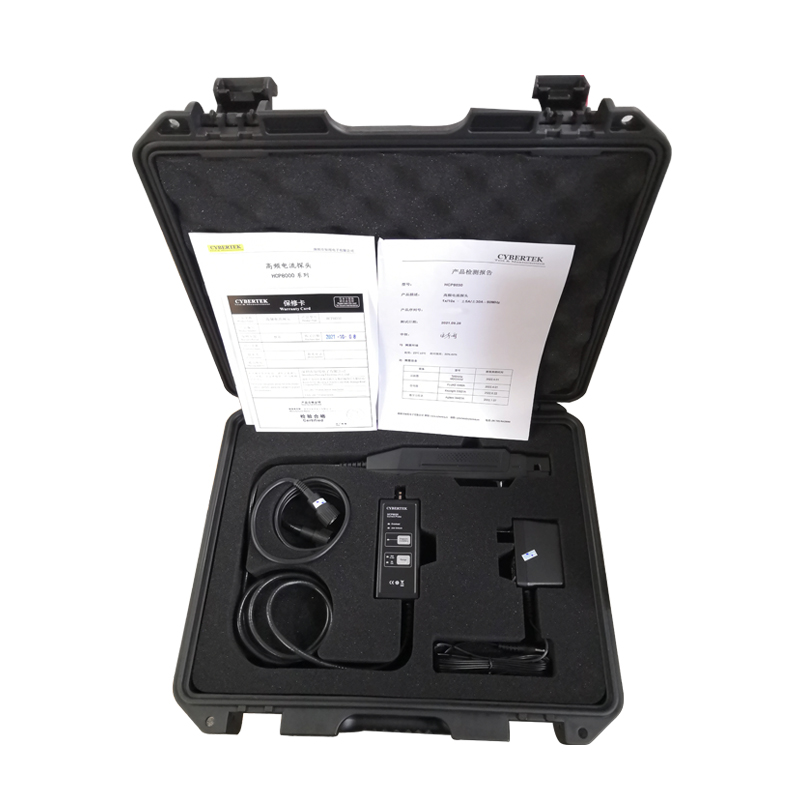

高频交直流电流探头 30A 50MHz到120MHz

高频交直流电流探头 30A 50MHz到120MHz

  • 所属分类:产品中心
  • 产品型号:1648197911
  • 浏览次数:
  • 发布日期:2024-02-28 10:03:32
  • 产品概述
  • 技术参数
  • 文件下载

一、 概  述

       高频交直流电流探头HCP8030(C/D/H)体积轻巧,可在拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流, 能夹住的导线直径达 5mm;可以测量 30A 的连续电流和 50A 的峰值电流,带宽可达120MHz,其中包含:HCP8030 提供 50MHz 的带宽;HCP8030C提供70MHz的带宽;HCP8030D提供100MHz带宽;HCP8030H提供120MHz带宽;电流探头具有30A(10X)和 5A (1X)两个量程可选择,5A (1X)量程特别适用于小电流测量,分辨率高达 1mA。

二、特点:

(1)高带宽,可准确快速捕捉电流波形;

(2)高精度,在电流测量量程范围内,精度高达 1%;

(3)两个量程可供选择,方便小电流测量;

(4)电流分辨率高。可测量mA界别小电流;

(5)电流探头自动消磁调零功能,使用方便;

(6)声光过流报警功能,提醒量程切换;

(7)电子轻触式按键设计,使用寿命更长;

(8)标准的BNC输出接口,可匹配任何厂家示波器

三、产品说明

电流探头

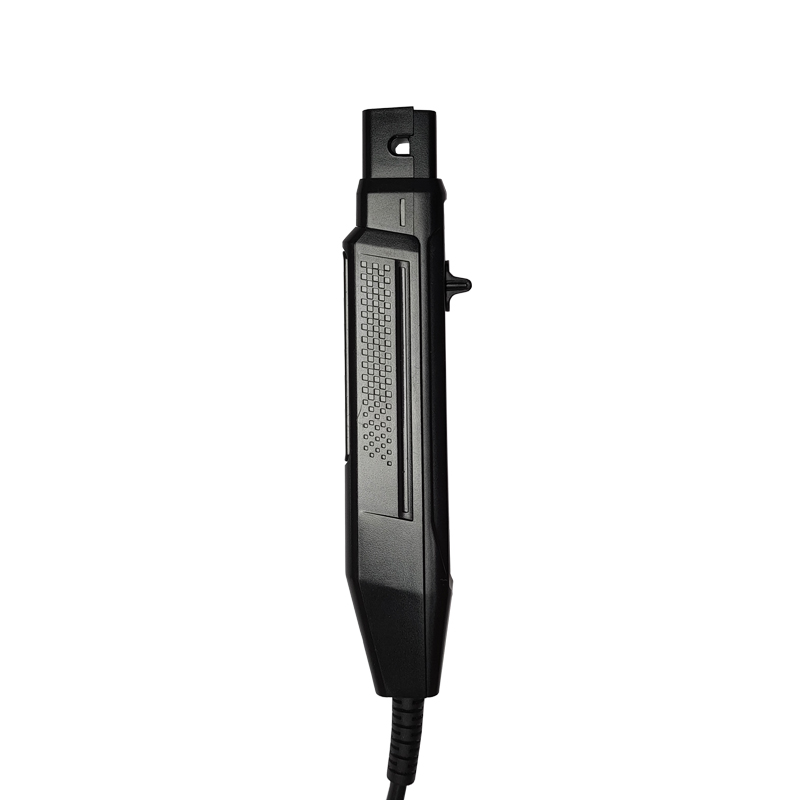

1、传感器头

      检测导体电流的核心元件。元件由一个精密的半导体等构成,周围温度的急剧变化,外部压力冲击等,有可能导致其受到损伤。因此操作时必须十分注意。

2.、开关控制杆

      控制传感器头开合的操纵杆。测量电流时应先拉操纵杆打开传感器,放入被测导线。然后再推操纵杆使探头处于LOCK状态。

3、输出接口

     标准的BNC输出接口,通过标配的BNC同轴线可连接任何厂家的示波器。

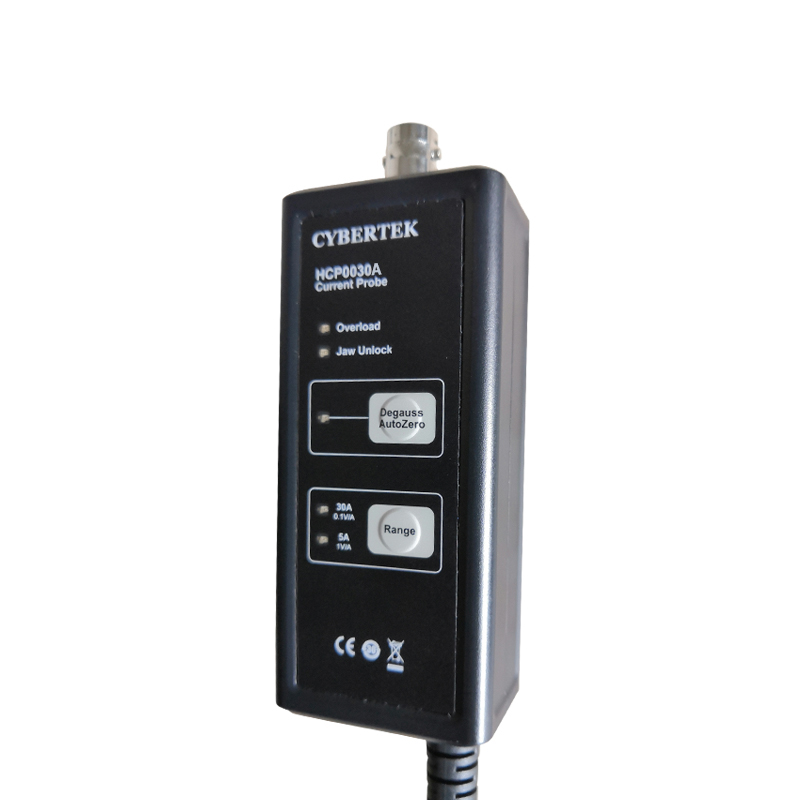

4、过载指示灯

     被测电流超过量程后,指示灯亮红色,并有报警声,提示切换量程。

5、 电流探头钳口打开指示灯

      灯亮表示推杆处于UNLOCK状态,测量时,要确保钳口处于LOCK状态。

6、消磁调零指示灯

     按下消磁调零按键后,该指示灯亮绿色,消磁结束后,指示灯灭。消磁若成功,蜂鸣器“嘀嘀”两声;消磁若失败,蜂鸣器“嘀”声延长,大约1s。

7、量程(Range)指示灯

     指示当前量程状态。

8、消磁自动调零(Degauss AutoZero)按钮

     机器经常使用后,探头传感器会有剩余磁场。测量前先消磁调零,可提高测量精度。按下消磁自动调.零按钮,机器消磁并自动调零,时间大约5s。

9、量程(Range)选择 按钮

     用于选择电流测量量程。

     HCP8030(C/D/H)分为30A和5A两个量程: 30A量程,探头电流传输比0.1V/A; 5A量程,探头电流传输比1V/A。

10、电源插口

      外部供电插孔,标配DC12V/1A适配器。
