一、概述:

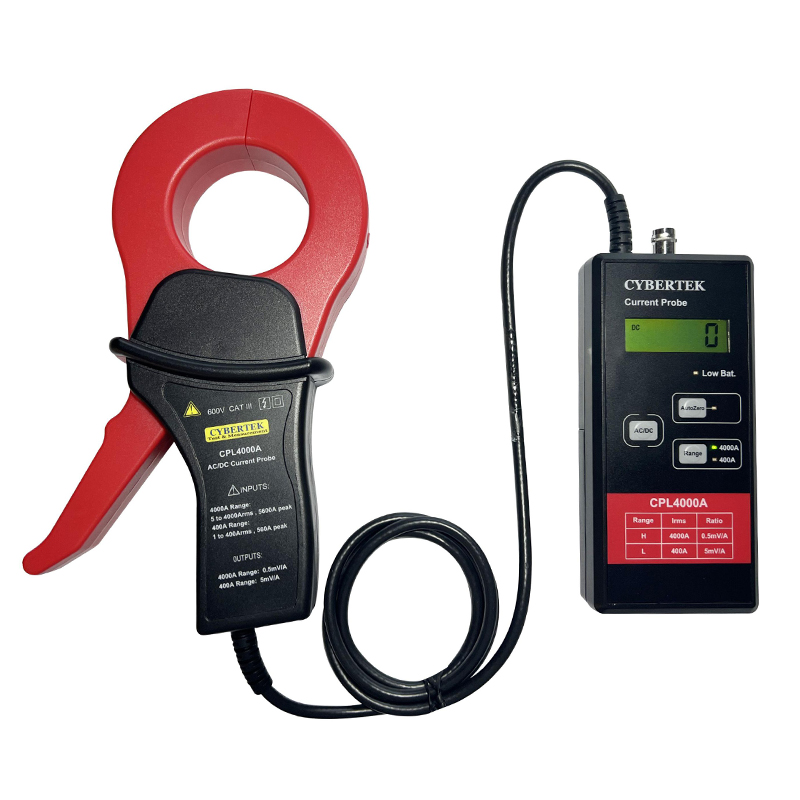

这是一款能够同时测量直流和交流的电流探头,是业界优异的示波器探头+ 钳形电流表合二为一的仪器。这款交直流大电流探头无需连接任何设备直接显示电流有效值,同时也可以连接示波器测量波形。业界优异的传感器设计,在业界同类产品的体积下达到两倍的电流测量能力(4000ARMS),同时确保优质的环内精度。钳形电流表功能的显示精度高达4位半。业界优异的电池和 USB 双供电,通常用于工频测量﹑电机驱动﹑电源等场合。

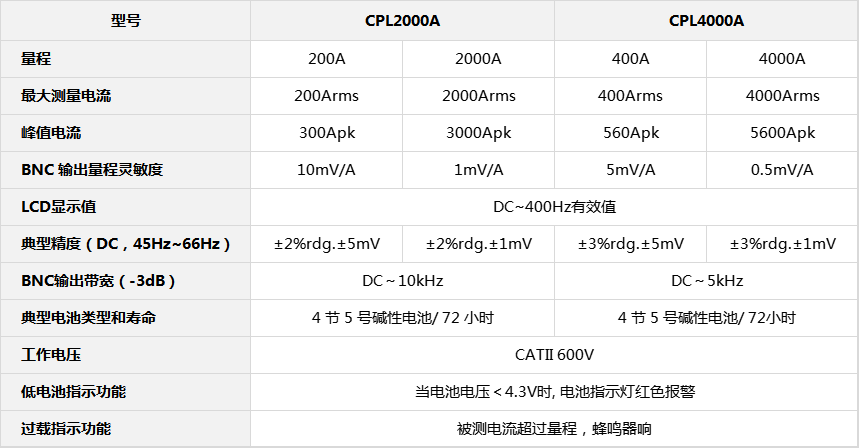

CPL2000A 测量电流达到2000Arms,峰值电流 3000Apk,带宽为 10kHz(-3dB);CPL4000A 测量电流达到4000Arms,峰值电流 5600Apk,带宽为 5kHz(-3dB)。
二、特点:
(1)提供两个量程切换,根据电流大小 选择合适量程;
(2)电流探头具有自动调零功能,使用方便;
(3)带有电源和电池低电压报警指示灯,过载报警声;
(4)可使用电池供电或者外部电源供电,使得测量更加方便;
(5)标准的 BNC输出接口,方便和示波器等其 它设备的连接,可使用 BNC转双香蕉插头连接万用表测量 AC和 DC电流;
(6)带有 LCD显示屏,可显 示 DC~400Hz 有效值。

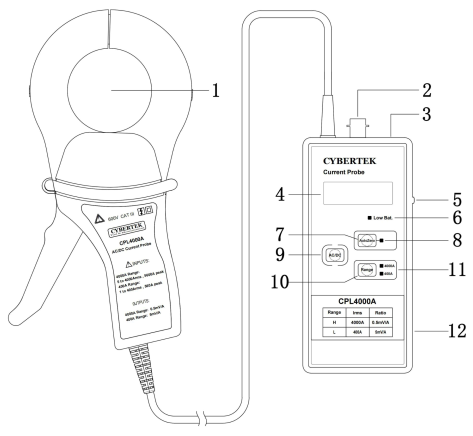

三、探头说明
(1)钳口:测量电流钳口,被测导线大直径 54mm。
(2)信号输出接口: BNC 标准接口,通过标配 BNC连接线可接任何厂家示波器等。
(3)USB 5V供电接口:标准 USB(B 型)接口,标配 USB供电连接线。
(4)LCD显示屏:显示 DC~400Hz测量电流的有效值
(5)电源开关
OFF:探头处于关状态,电池或者外部电源不供电。
ON: 探头处于开状态,电池或者外部电源供电。
(6)电池低电量指示灯:当电池电压低于 4.3V 时,电源指示灯点亮红色,提示更换电池。
(7)自动调零按键:为了能够精准测量,测量之前进行调零可以避免地球磁场,温漂等环境因素的影响。
(8)调零指示灯:调零时点亮为绿色,调零结束后熄灭。
(9)AC/DC 按键:LCD 显示屏 AC/DC 测量切换。
(10)量程按键: 量程切换按键。
(11)量程指示灯:指示当前量程选择。
(12)电池盒:使用 4 节 5 号碱性电池,更换电池时,要求电流探头未连接被测导体和示波器,开关处于 OFF 位置。
