系统介绍

1.1.    系统概述

       便携式充电桩测试系统是我司为交直流充电桩提供的系统解决方案，主要应用于现场充电桩入网检测、计量、年检等项目测试，测试对象包含交流充电桩、直流充电桩两种。可实现待测设备的互操作性、协议一致性、计量检定等方面的测试。

       在整个测试过程中，系统按照预先选定的试验项目进行流程化测试，并自动记录测试数据、分析数据、一键生成报表，真实的实现了全自动化测试，大大提升测试效率，为充电桩的入网检测及年检提供可靠的测试依据。

技术方案

2.1.    方案概述

2.1.1.    系统工作原理

        电气性能检测可满足：7.5kW及以下直流充电桩和1-40A交流充电桩的型式检测要求，可实现自动导出测试报告，对充电设施的电性能指标实现自动化测试，满足充电桩电气性能一键测试的要求，尤其适于对充电装置的入网检测、工程验收等领域，同时满足充电桩互操作性和协议一致性测试的要求，为充电桩的入网检测及验收提供可靠的依据。

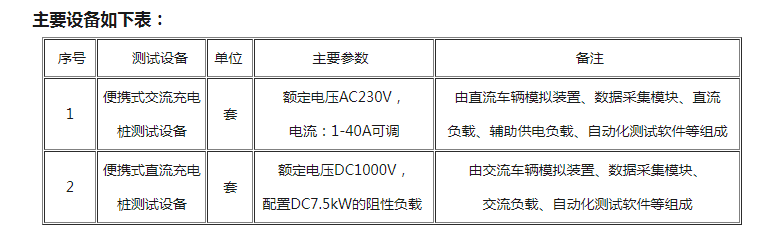

系统方案如下图：

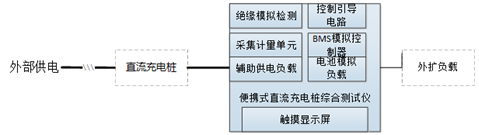

便携式直流充电桩测试设备

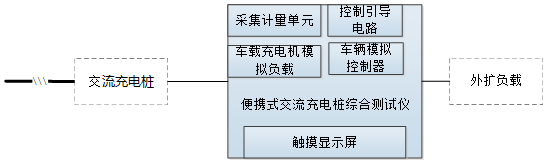

便携式交流充电桩测试设备

2.1.2.结构尺寸

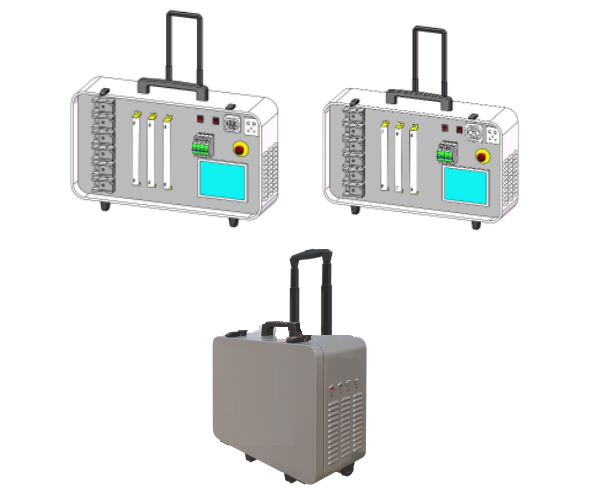

     测试设备内部图，接线端子、负载等均位于盖板下方，实际不可见。

     便携箱尺寸：宽/高/深853mm×480mm×240mm.

   交流充电桩测试设备                        直流充电桩测试设备
