提高电机的性能、品质 高精度测量解决方案(四)

2023-03-07 11:03:44


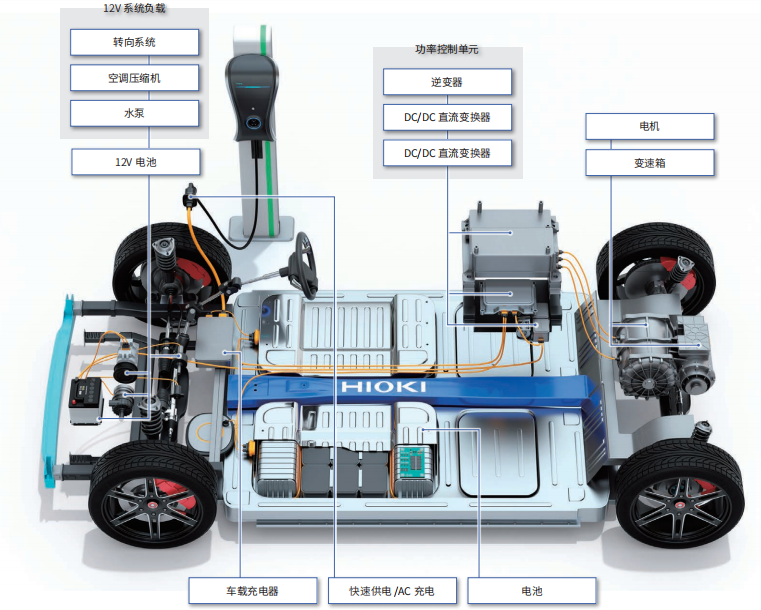

     HIOKI 提供丰富多样的测量解决方案, 从电机的性能分析到品质检查,响应各种测量场景。 基于高精度的测量技术进行现状把握和分析,帮助提高电机的性能、品质。




   生产 / 检查

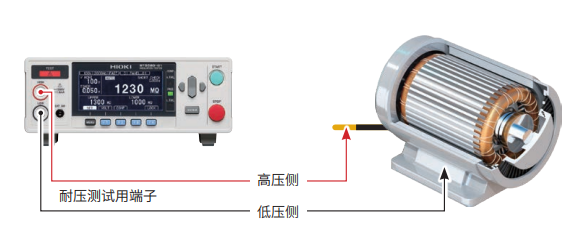

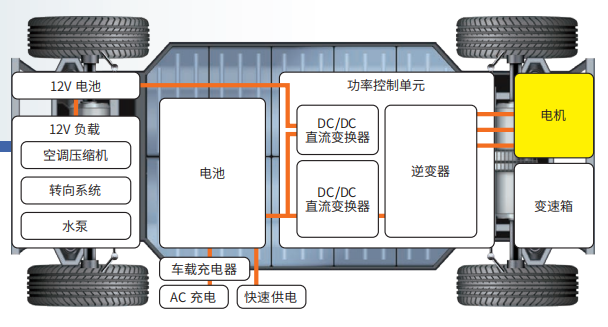

   电机 · 绕组的绝缘电阻测量和耐压测试

   进行绝缘电阻测试和耐压测试。出货检查时做绝缘状态确认,以保障产品安全性能。




   在产品的出货检查中

   测量绝缘电阻 · 耐压绝缘老化会带来漏电、触电的风险。因此为了保障产品的安全性需要在出货检查时对绝缘状态进行检查。

   绝缘老化的发生

   触电的风险

   漏电的风险

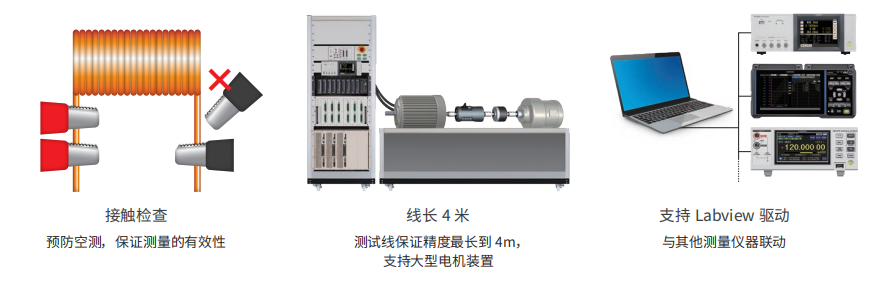

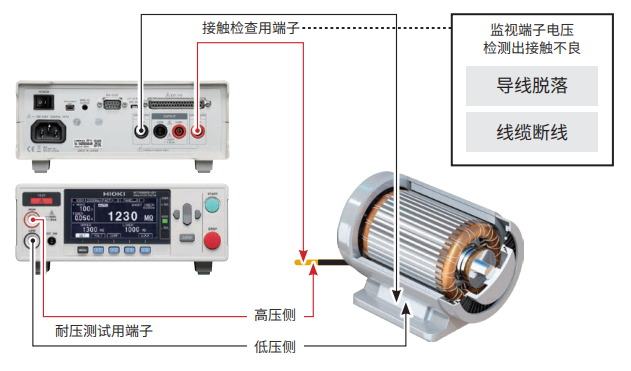

    利用接触检查保证检测的有效性

    由于探头的接触不良或线缆内部断线,会造成无法正确测量检查对象的情况。这种情况下,即使是不合格的产品也可能被误判为合格品。而接触检查功能能保证检测的有效性。




   使用的设备

   接触检查功能可常开,且不会影响测量值

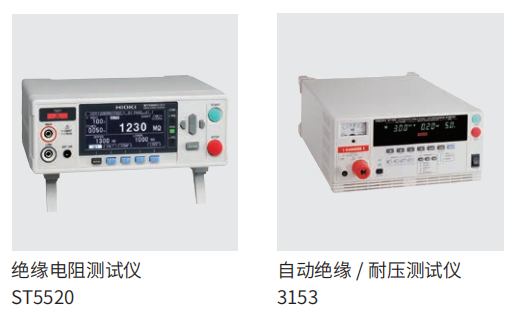

   ST5520 绝缘电阻测试仪

   · DC25 ~ 1000V/0.000M ~ 9990MΩ

   3153 自动绝缘 / 耐压测试仪

   · AC 耐压测试 AC 0.2 ~ 5kV/100mA

   · 绝缘电阻测试 DC50 ~ 1200V/0.100M ~ 9999M Ω




   生产 / 检查

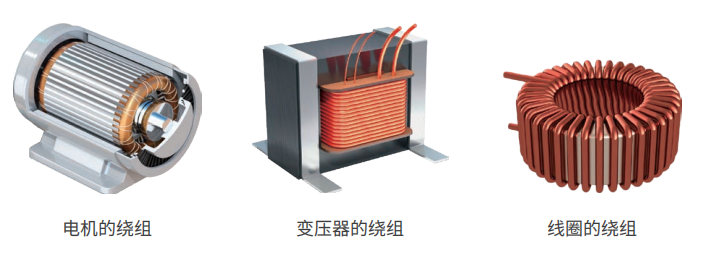

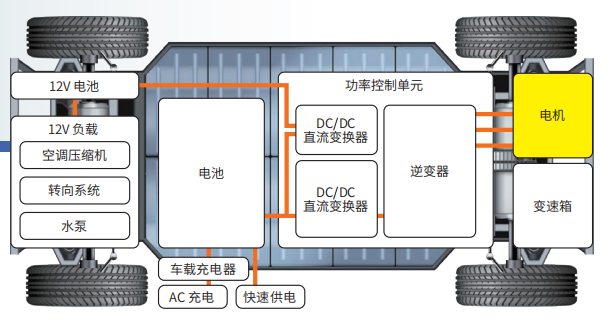

   绕组的电阻测量

   能够高精度的测量绕组的电阻通过测量电阻,能判断绕组是否有断线的情况。

   如果使用高精度电阻计测量,可判断线材的粗细或匝数是否有问题。




   通过测量电阻来确认绕组的质量

   要使电机高效工作就必须在电机中流过大电流。

   流大电流则要求绕组要足够粗并且电阻低。

   通过电阻值可以了解到

   线材的粗细问题

   匝数问题

   绕组的短路



   电阻测量所要求的性能

   通过使用电阻计,可准确测量日益低电阻化的绕组电阻。

   要求性能

   低电阻测量

   环境温度补偿

   特别是不断低电阻化的大型绕组,

   需要进行10μΩ量级的管理。

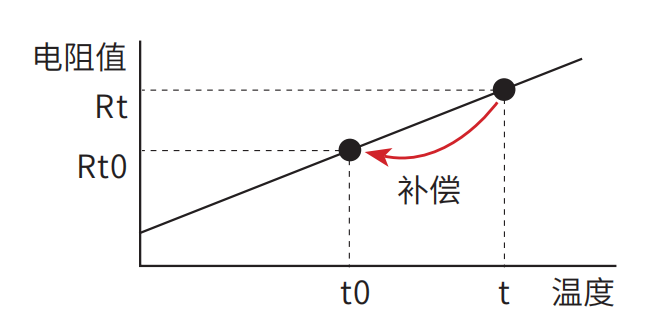

   线材的电阻值会因温度变化而变化,

   因此需要进行温度补偿。

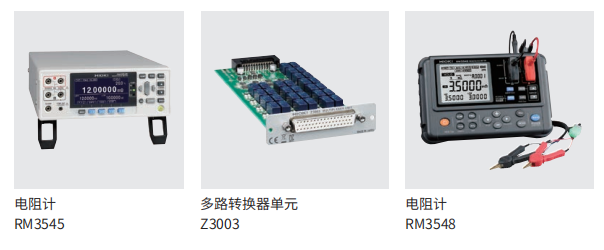

使用的设备

RM3545

· 小分辨率0.01μΩ的高精度电阻计

· RM3545-02可内置多路转换器

 效率的测量多个点的电阻

RM3548

· 温度补偿和间隔测量功能对电机、变压器的温度

 上升试验来说非常方便

· 便携的外形适用于大型电机、大型变压器的测量




   生产 / 检查

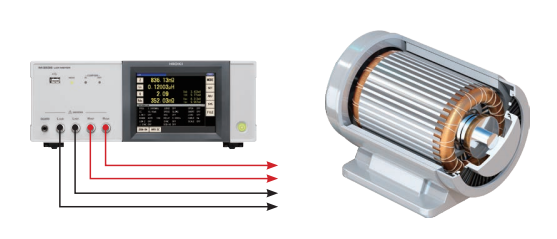

   电机线圈的电感测量

   测量绕组的电感。 能够确认相之间的平衡,电机的运行性能,旋转不均匀以及驱动器和电动机之间的一致性等问题。




通过绕组的电感确认电机的性能

通过电感可以了解到

相之间的平衡

电机的工作性能

旋转不均

驱动器和电机的匹配度

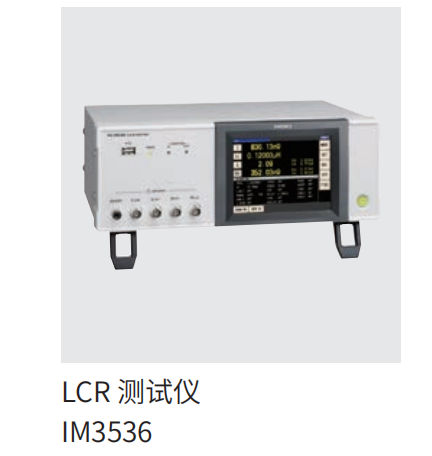

使用的设备

· 测量频率范围广 4Hz ~ 8MHz

· 利用判定功能管理绕组的电感值




   生产 / 检查

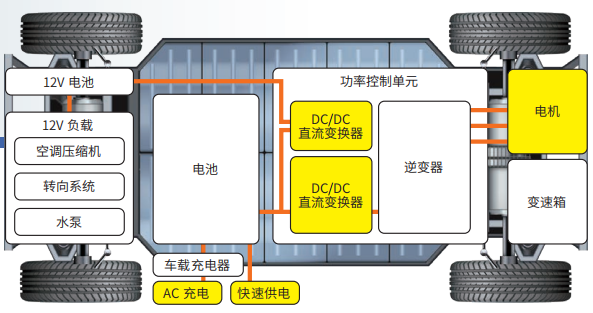

   电机的焊接电阻测量

   使用具有高分辨率和高测量精度的直流电阻计来检查扁线定子的焊接质量 ( 焊接缺陷 )。




   扁线定子是指

   将弯曲的扁铜线组装到定子铁心上,通过机械焊接同相的扁铜线使其连接起来。

   如果连接的状态不佳,则会出现熔化不足、裂纹、气孔,引发潜在性的不良。

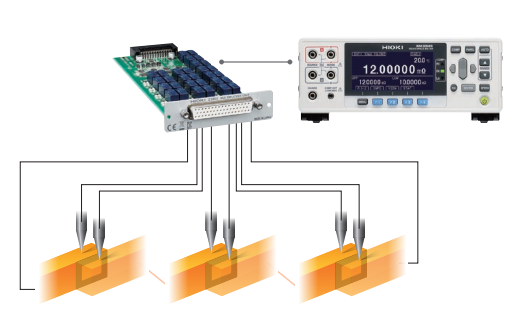

   通过直流电阻测量检查焊接质量

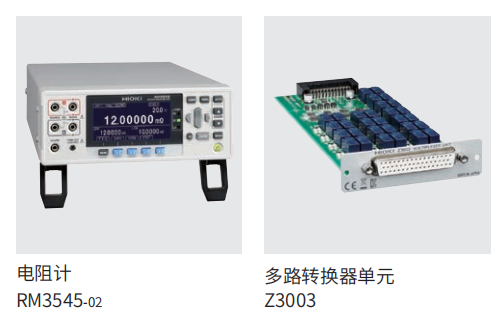

   将两根探头放在扁线连接部分,检查各个焊接部分的电阻。通过使用多路转换器单元 Z3003,可轻松搭建检查多点电阻的设备。

   电阻计RM3545能以0.01μΩ分辨率测量12mΩ以下的电阻。

   像扁线之类的μΩ级的焊接电阻也能够高精度地测量。




使用的设备

出色的精度和分辨率

· 测量10μΩ时的高精度约±0.1μΩ

· 小分辨率0.01μΩ

· 利用温度补偿功能,可对温度变化引起的电阻值变化进行补偿
