虽说这立秋都过了一天了,全国的气温还是居高不下,甚至有些地方还依旧保持接近40度的高温,幸好有空调+冰棍这份炎炎夏日的救命稻草。
而这些抗热神器离不开的就是电,近年来光伏发电这种新的发电模式,也为我们用电增添了一种来源。对于电力工程师来说,为了光伏电站的安全运行,绝缘和接地测试是光伏系统运维中的必测项目。
01、绝缘测试
绝缘电阻的测试涉及了光伏运维的整个生命周期,包含三个时期,一是光伏发电系统施工安装完毕准备开始运行前,二是运行过程中定期检查时,三是故障排查项目。绝缘电阻测试主要包括对光伏组件、汇流箱、开关柜以及逆变器系统电路的测试。
1.光伏组件
在进行光伏组件电路的绝缘电阻测试前,需要将光伏组件输出短路。注意确保选用的短路开关能承受短路电流。根据需要,选用1000V或1000V以上的绝缘电阻表,测量光伏方阵的各输出端子对地间的绝缘电阻,绝缘电阻值应不小于10MΩ。
2.逆变器
根据逆变器额定工作电压的不同选择1000V或1000V以上的绝缘电阻表进行测试。
在进行输入和输出电路的绝缘电阻测试时,先将电池组件与汇流箱分离,并分别短路直流输入电路的所有输入端了和交流输出电路的所有输出端子,然后分别测量输入电路与地线间的绝缘电阻和输出电路与地线间的绝缘电阻。逆变器的输入、输出绝缘电阻值应不小于2MΩ。
3.汇流箱、开关柜
其绝缘电阻测试方法与逆变器的测试基本相同,其输入、输出引线与箱体外壳的绝缘电阻应不小于10MΩ。
02、接地测试
接地测试对光伏系统运维也至关重要,虽然在日常运维工作中,接地测试不像绝缘测试进行的那样频繁,但直流接地故障却是光伏系统中常见的故障类型,这通常是由于接地导线绝缘层损坏、安装不当、导线被夹住和进水而导致流经设备接地导线的电流出现不良情况。
接地类型和要求包括以下几个方面:
1.防雷接地
包括避雷针(带)、引下线、接地体等,要求接地电阻小于10Ω,并好考虑单独设置接地体。
2.安全保护接地、工作接地、屏蔽接地
要求接地电阻小于等于4Ω。

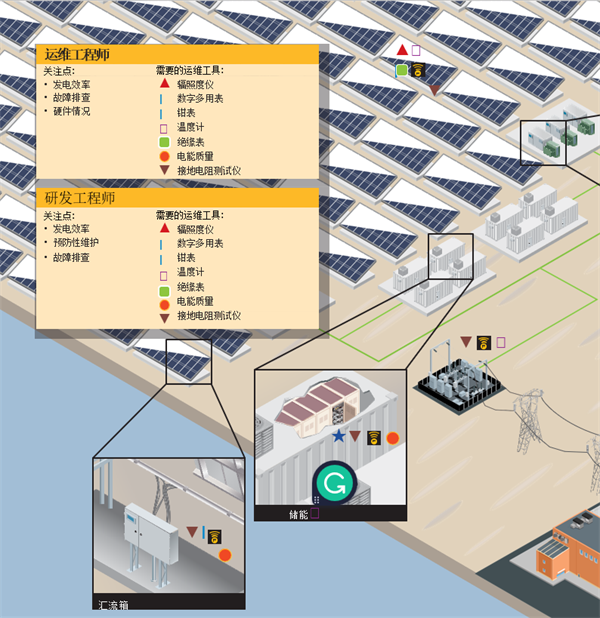

接地电阻测试涉及了光伏组件区域和开关站区域,一台能覆盖多种检测方法的接地电阻测试仪即可满足运维要求。
接地绝缘测试工具

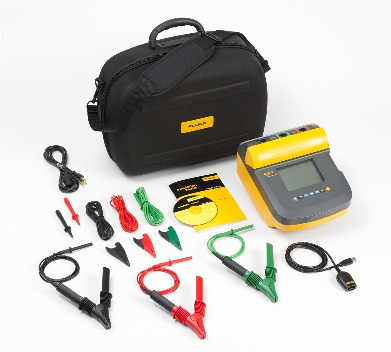

Fluke 1555 高压绝缘电阻测试仪
•10000V测试电压,专业绝缘测试
• CAT III 1000V安全等级,可无线控制

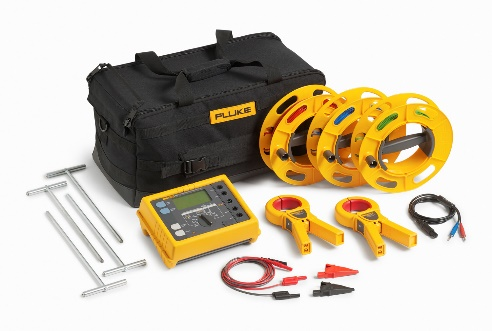

Fluke 1625-2 KIT 接地电阻测试仪
•支持多种方法,专业接地测试
• 土壤电阻率测试功能
福禄克提供多款安规仪表,符合现有国家标准要求,已广泛应用于光伏电站,更多产品欢迎咨询我们~
