RFID技术和基于RFID发展起来的NFC技术都是属于近场通讯的范畴，在物联网领域都有极大的应用。两者都基于电磁感应原理，利用无线射频信号对目标进行识别和通讯，读写距离是评估其系统的重要指标，而标签的谐振频率是影响这个指标的关键参数。

     RFID和NFC的无源标签封装好之后只能采用非接触法测量其谐振频率。非接触法测量方法原理是反射测量，通过测量反射参数的S11，观察S11大负峰值对应的频率值，即可得到标签的谐振频率。

1、测试仪器选择

为了保证非接触测量方法的可靠性与可信度，我们采取了两种测量方法进行测量：

方法一

使用鼎阳SSA3000X频谱分析仪、TG 跟踪源、反射电桥、反射测量软件进行测量

方法二

使用鼎阳SVA1000X 频谱&矢量网络分析仪、机械校准件、VNA（矢量网络测量软件选件）进行测量

     SSA3000X和SVA1000X两款设备都具有反射测量功能，可以测量反射系数（ρ）、回波损耗（Return Loss）、和电压驻波比(VSWR)等指标。SVA1000X内置了反射电桥，而SSA3000X已经在TG Source端校准，无需机械校准件，同时使用安捷伦网络分析仪对以上两种方案进行验证。

2、RFID标签实际测试

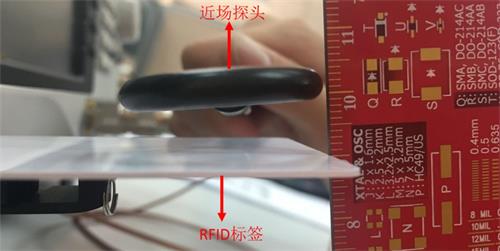

    以下测试采用的是遵循ISO/IEC 14443 TypeA 标准的RFID无源标签，标定频率为13.56MHz，使用近场探头代替13.56MHz的测量环路天线。测量时保持近场探头和RFID标签的测量距离为1cm，用Marker读取负峰值。

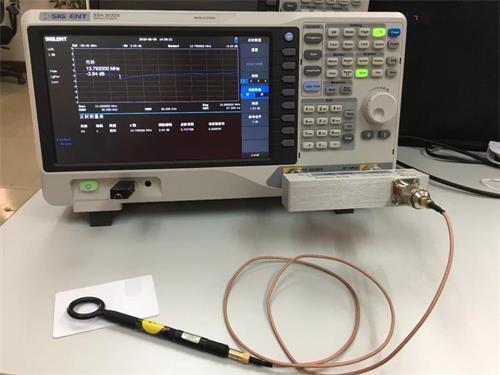

SSA3000X设置

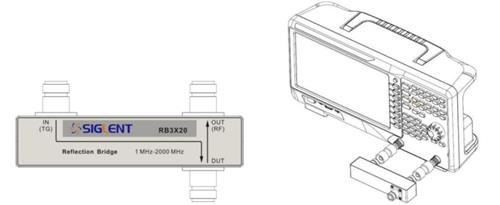

1. 先连接反射电桥：

IN(TG)端口：信号输入端，用于连接电桥与频谱仪跟踪源TG Source输出端口

OUT(RF)端口：信号输出端，用于连接电桥与频谱仪RF Input射频输入端

DUT 端口：用于连接电桥与被测设备，本例中连接近场探头

2. 按下Mode按键，选择反射测量功能。

1) 校准开路载，校准开路载前需要断开被测设备，校准完成后，就可以在屏幕下方看到回波损耗，反射系数，电压驻波比等参数。

2) 选择合适的刻度和参考电平。本例中选择刻度为1dB，参考电平 6dB。

3) 选择频率，起始频率设置为11MHz，终止频率为15MHz。

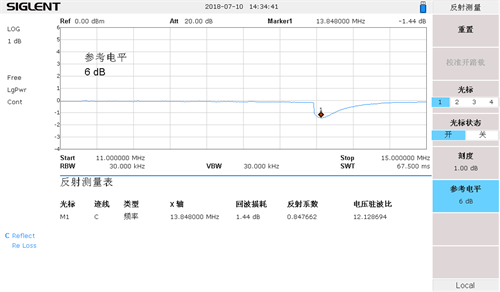

SSA3000X测试结果：SSA3000X测试出RFID谐振频率约为13.85MHz，回波损耗为1.44dB，电压驻波比约为12.13。

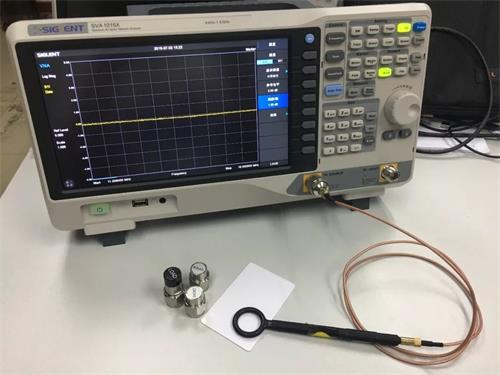

SVA1000X设置

1. 按Mode键，进入矢量网络测量功能，选择S11参数测量。

2. 进行机械校准，按照屏幕提示，依次连接OPEN、SHORT、LOAD三个校准件到TG Source接口完成校准。

3. 校准完成后连接近场探头，并将测试刻度选择为1dB，参考电平为0dB。

4. 选择起始频率为11MHz，终止频率为15MHz。

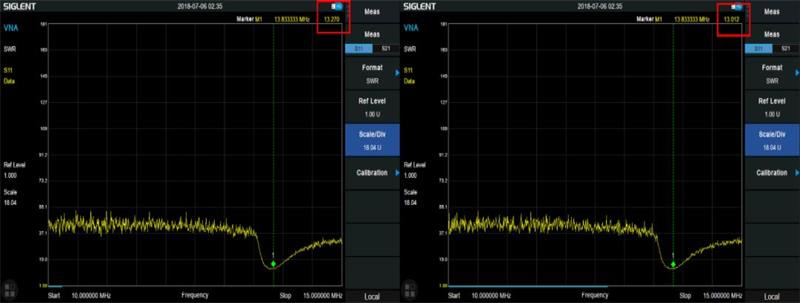

    SVA1000X测试结果:测试出RFID标签谐振频率约为13.83MHz，回波损耗为1.38dB，电压驻波比约为13.27。

3、对比验证

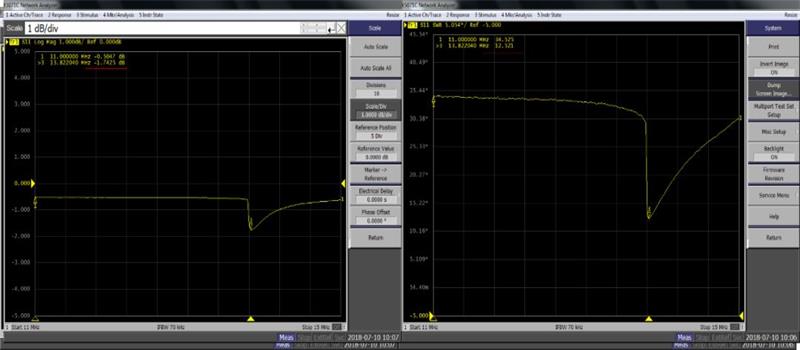

    使用安捷伦E5071C网络分析仪测量出的谐振频率约为13.82MHz，回波损耗为1.74dB，电压驻波比约为12.52。

4、结论分析

    以上两种测量方法，测量谐振频率分别为13.85MHz、13.83MHz，回波损耗分别为1.44dB、1.38dB，驻波比分别为12.13、13.27，与安捷伦网络分析仪测试的谐振频率结果13.82MHz、回波损耗1.74dB、驻波比12.52非常接近。相较于网络分析仪，不仅这两种方案价格更低，而且还兼具频谱仪的功能。在此例测试中，SSA3000X直接选择反射测量选件和反射电桥的方案操作上更方便，测试结果更直观，但SVA1000X兼具频谱仪、矢量网络分析仪、线缆测试仪等功能， 能应用于更多测试场景。

该文章来源于“鼎阳硬件设计与测试智库”。
