前几天简单的整理了电流的一些基础知识，对于其的形成和简称大家都了解过了，那么今天是一篇关于电流传感技术的分类介绍！不知道什么场合选用适合方法测量的可翻看➪测量电流的多种方式—不同场合相应的测量指南方针来啦！现在开启今天的学习吧。

电流的形成

    在此之前先了解下什么是电流——电流是指在电导体或是空间内移动的带电粒子流（如电子及离子）。其是利用一个区域的净电荷流动速率来衡量的。移动的粒子可以简称为电荷载流子，依据导体的不同，它可能是几种粒子中的一种。在电路中，电荷载流子一般是利用导线进行移动的电子。

测量单位用安培表示，符号为 I。演示图如下所示：

电流传感技术

    电流传感技术能够检测电流且将其转换为可观察的形式。在电气工作中，电流传感技术则是应用在测量电流的多种技术中的任何一种。电流的测量范围从皮安至上万安。对电流传感技术的选择取决于要求，譬如大小、精度、带宽、成本、耐用性、隔离度以及尺寸等等的因素。电流值能够通过仪器直接显示，同样也可转换为数字形式以供监测以及控制系统使用。

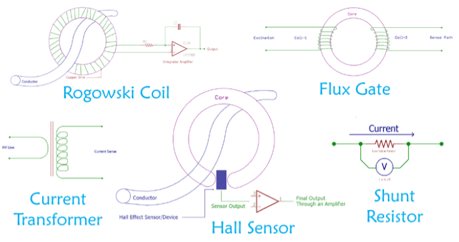

关于电流传感技术的分类

01、非隔离绝缘

●p分流电阻---AC+DC

02、隔离绝缘

p基于法拉第定律的电流传感技术---AC

●电流互感器

●罗氏线圈

p磁场传感技术---AC+DC

●霍尔效应

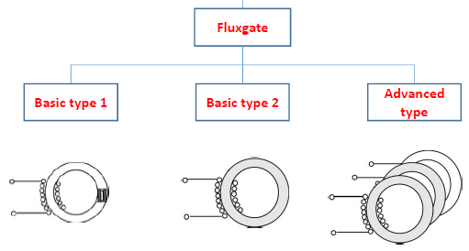

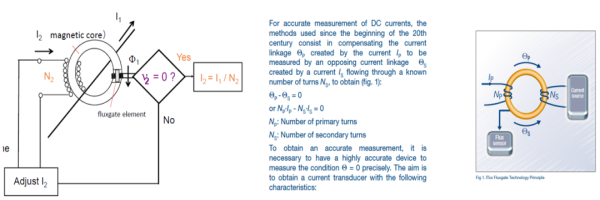

●磁通门传感器

●磁阻式

关于电流传感技术的分类—分流电阻

    电流传感的常见/简单方法是采用分流电阻。分流电阻两端的电压降和其电流互成正比,其方法的优点是成本较低。

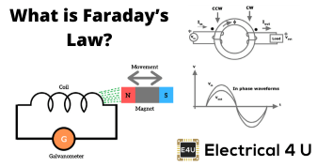

基于法拉第定律的电流传感技术

    法拉第感应定律中关于电流传感技术的理解：在闭合电路中感应的总电动势与连接电路的总磁通量的时间变化率互成正比，已广泛应用在电流传感技术中。

   基于法拉第定律传感技术的两种主要传感设备是电流互感器（CT）和罗氏线圈。

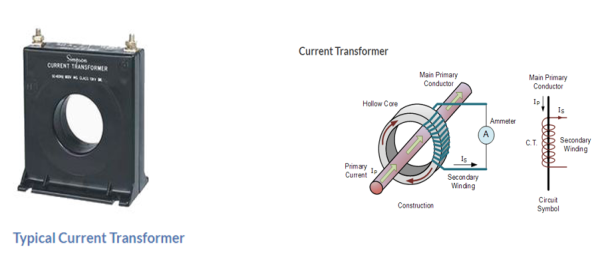

01、电流互感器

    考虑到变压器原理，可将较高的一次电流转换为较小的二次电流，在高交流电流测量系统中经常使用。但是此设备是无源设备，所以实际中是不需要额外的驱动电路。

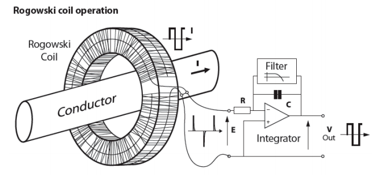

02、罗氏线圈

    Rogowski线圈是用于测量交流电（AC）的电气设备。同样其也可以测量高速瞬态，脉冲电流或正弦电流。Rogowski线圈的名字是以德国物理学家Walter Rogowski的名字来命名的。Rogowski线圈是均匀缠绕的线圈，匝数为N，横截面积A恒定。Rogowski线圈中没有金属芯。空芯线圈放置在导体周围，由电流产生的磁场在线圈中感应出与电流变化率成比例的电压。该电压被积分，产生与电流成比例的输出。

磁场传感技术

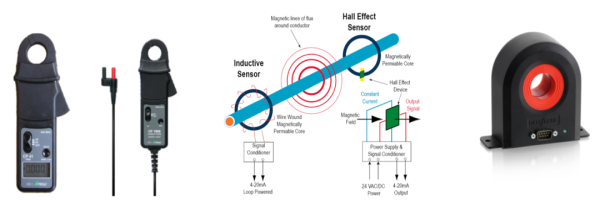

01、霍尔效应

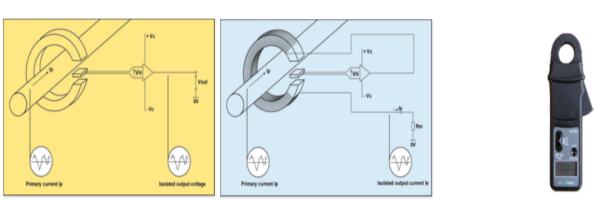

    霍尔效应传感器是基于霍尔效应的设备，其由外部磁场激活。在此类通用设备中，霍尔传感器感测由磁系统产生的磁场。此系统利用输入接口响应要检测的量（电流、温度、位置、速度等）。霍尔元件是基本的磁场传感器。其通过信号调理以便于输出可用于大多数应用。由一次电流（Ip）产生的磁通量会集中在磁路中，并使用霍尔器件进行测量。除此之外，对霍尔器件的输出进行信号调理，以提供一次电流的精准表示。同时可分为开环和闭环两种技术类型。
