可编程双向直流电源在光伏逆变器的应用

2025-06-13 10:26:26

次

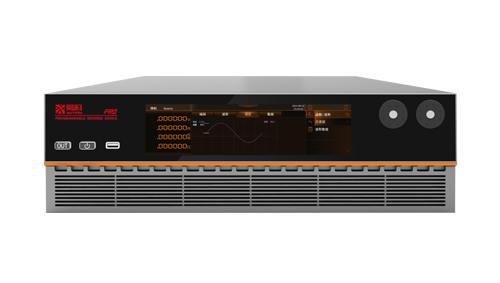

可编程双向直流电源在逆变器中的应用主要体现在光伏逆变器和储能变流器测试中‌。 PRD系列双向可编程直流电源广泛用于光伏逆变器和储能变流器的测试，能够模拟太阳能电池板和储能电池/电容的工作状态，适用于静态曲线、曲线扫描、标准静态MPPT效率测试、动态MPPT效率测试等多种测试场景‌。

可编程双向直流电源在光伏逆变器的应用

一、具体应用场景和功能

1、‌光伏逆变器测试‌：PRD系列电源可以模拟太阳能电池板的输出特性，进行静态和动态MAX功率追踪效能测试。通过选配 SAS1000太阳能电池矩阵仿真软件，用户可以轻松模拟太阳电池矩阵的I-V曲线，支持多种环境条件下的测试，如云遮效果和不同光照条件下的I-V曲线输出和报表生成‌。

2、‌储能变流器测试‌：该电源适用于储能变流器的测试，能够模拟电池的充放电过程，评估其在不同工况下的性能和寿命。其高精度和可编程性确保了测试结果的准确性和可靠性‌。

二、性能参数和技术特点

1、‌高功率密度‌：3U/30kW，单台42U机柜容量可达300kW，可扩展至3MW‌。

2、‌高精度‌：电压和电流至mV/mA级，功率分辨率高达1W‌。

3、‌动态响应时间‌：百us级，确保测试过程的快速响应‌。

4、‌可编程性‌：用户可以根据需要设置电压、电流和功率等参数，满足不同测试场景的需求。‌
