降压电路也被称为BUCK电路，是开关电源中常见的一种拓扑结构，为直流进-直流出，是一种基于电感储能原理的DC-DC变换器。电感中通常使用磁芯材料（如铁氧体或硅钢），当电感电流较大时，磁芯的磁场强度增大。当磁场强度超过磁芯的饱和点时，磁芯的感抗会大幅降低，导致电感无法正常发挥储能和滤波的作用，从而影响整个电路的性能‌。

       需要用到的测试设备

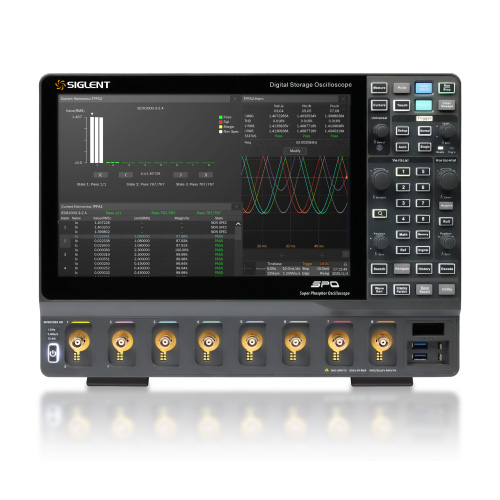

1、示波器+电流探头

       通过观察电感电流波形来判断电感是否饱和。当电感没有饱和时，电感电流波形是一个斜率一定的三角波；当电感饱和时，电感电流波形会有明显的畸变，这是因为饱和后电感量大幅降低，导致电流骤增‌。

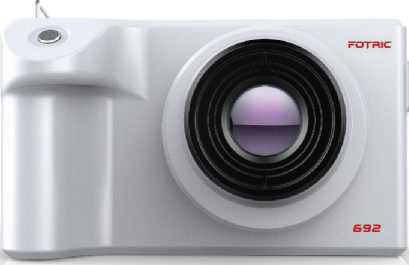

2、热像仪

       当电感达到饱和状态时，其储能能力减弱，导致能量转换效率下降。电感无法有效储存和释放能量，使得更多的能量以热能形式损耗，从而引起温度升高‌。电感饱和会使高频纹波显著增加，这些高频纹波会导致更多的能量损失，进一步增加电感的温度‌，通过热像仪或其他热点测量设备，可以观察到电感温度的变化。热像仪能够提供电感表面的温度分布图，帮助准确测量和记录电感在饱和状态下的温度变化‌。

3、偏流源

       直流偏置电流源生成并维持精密可控的直流电流，主要应用于磁性元件测试领域。其为电感、变压器磁芯施加直流偏置电流，模拟实际工作磁化状态，测量叠加交流信号时的电感特性。直流偏置电流源支持10A~120A电流输出，具备自动扫描功能，频响达50Hz–200kHz，可多机联机输出数百安培电流，电压达11V，适配高频LCR表测试。

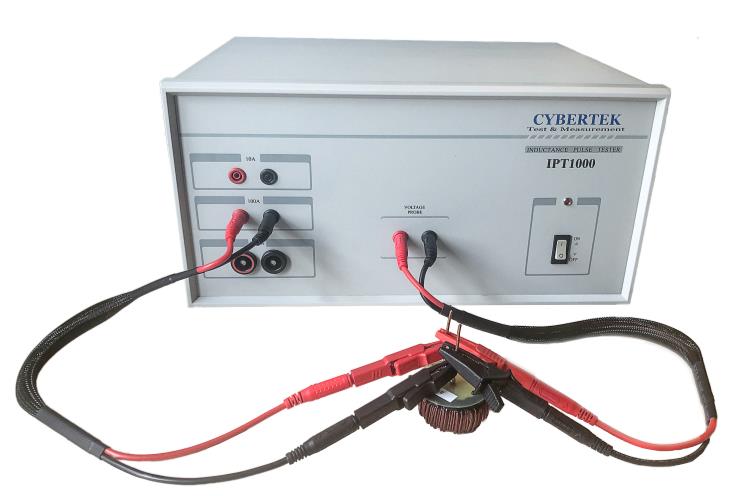

       当电流超过200A时，推荐使用脉冲式大电流电感测量仪IPT1000系列，其可测量增量电感和正割电感 ，测量简单快速，测量范围广泛，所有额定电流为0.1A至1500A的电感器均由该测量仪器覆盖。

       IPT1000/1500 相比于偏流源法的优点:

1、由于是单脉冲测量，利用电容的放电可以很容易得到极大的偏置电流，如数千安培。

2、测量条件与电力电子实际应用中的电感元件的方波脉冲电压的工作条件是一致的。所以IPT1000/1500 的测试结果更加接近于真实的电力电子的工作状态。
