双向可编程直流电源是一款具有源载功能、自动两象限运行、能吸收被测试设备能量回馈的电源。内置独立高精度电压、电流测量系统，全新编程理念，直达源、载本质。快至微秒量级的动态特性，源载/回馈、高精度、高动态，将直流产品测试提升至全新高度，实验室内即可模拟现场异常工况。

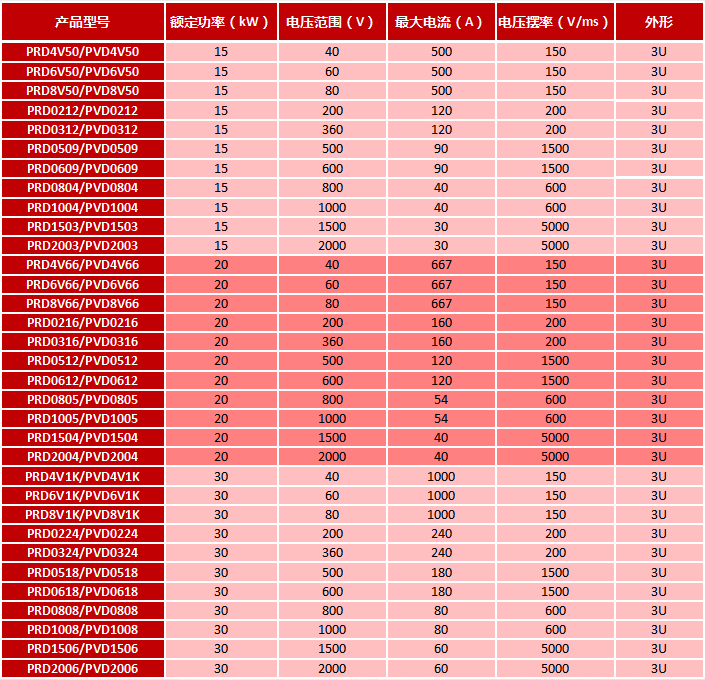

PRD系列双向可编程直流电源产品图谱

一、产品功能

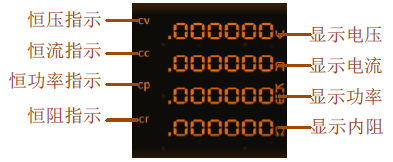

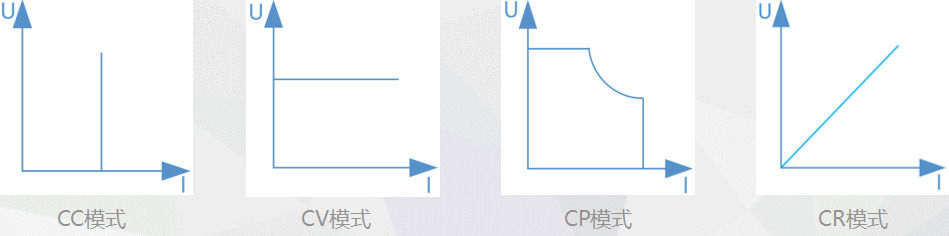

（1）四种输出模式

         双向可编程直流电源有恒压(CV)、恒流(CC)、恒功率(CP)、恒阻(CR)四种模式指示，其中CC、CV、CP模式可以根据公式P=UI自动切换，即当输出端的电压、电流、功率任一参量先达到低限值时，PRD将工作在该模式下。

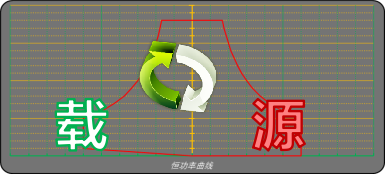

（2）自动源载模式

1、自动“源”“载”： PRD 全系列均具备两象限运行能力，即自动“源”“载”转化功能。

2、自动功率：PRD 全系列无论“源”“载”条件时均能够在低电压时输出大电流或高电压时输出小电流的恒功率特性。

3、超高功率比：PRD 部分机型可提供达4倍功率比的输出能力，即在1/4高电压时即可输出额定功率特别适合PV-Source，可探测低定额电压时逆变器特性。

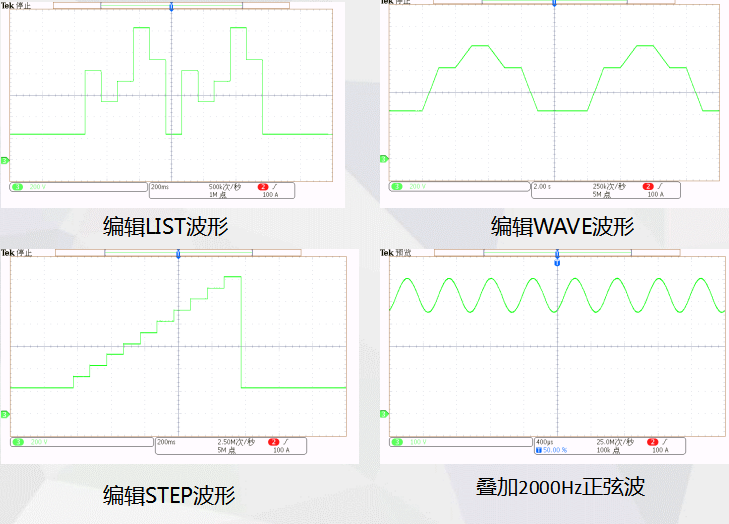

（3）函数编程

1、编程步数200步

2、编程步长精度100uS

3、支持高达10kHz正弦波信号叠加

4、矩形波、三角波、自定义波形叠加

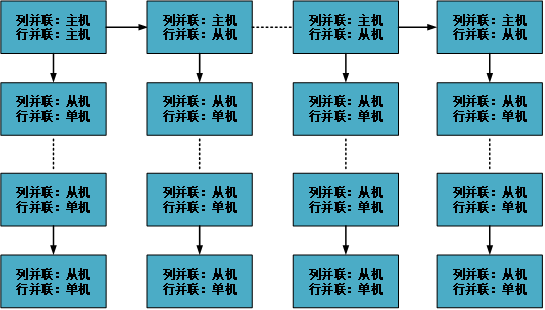

（4）数字矩阵式并联模式

        双向可编程直流电源配备了矩阵式高速光纤数字并联系统，能将多达100台产品组合成一个完整的系统，形成高达3MW的总功率。并机后保留所有功能，且精度、动态及稳定性等也不会有任何损失。

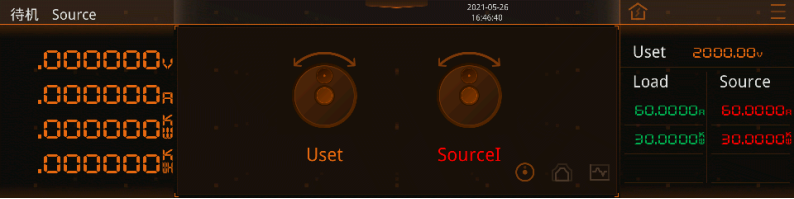

（5）大宽高比触摸屏

         采用了8.8寸、高分辨率的LCD触摸显示屏幕；高达24位的采样系统实现了6位半数字电压、电流表测试结果使计量更准确；

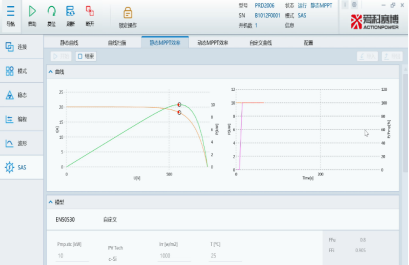

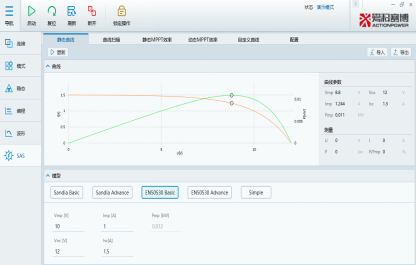

（6）太阳能光伏阵列模拟器

        太阳能电池阵列模拟器，可以精准的模拟太阳能电池板输出I-V特性曲线，内置EN50530、Sandia、CGC/GF004、CGC/GF035等标准曲线，用于测试光伏逆变器静态、动态MPPT。具备静态曲线、静态序列、动静态MPPT、天气模拟、曲线编程等。

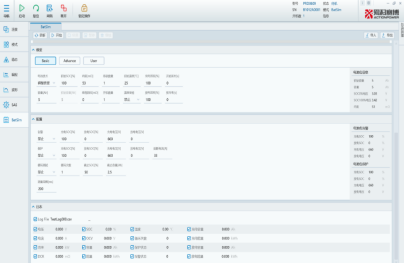

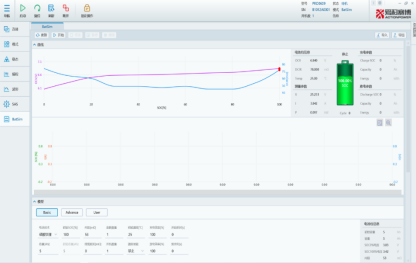

（7）电池模拟器

         内置锰酸锂、钴酸锂、磷酸铁锂、镍氢电池、三元锂、钛酸锂、铅酸电池电池包输出特性、充放电特性；开放1阶、2阶、3阶RC电池模型，可自定义电池参数；全面模拟电池包的特性。

二、性能参数

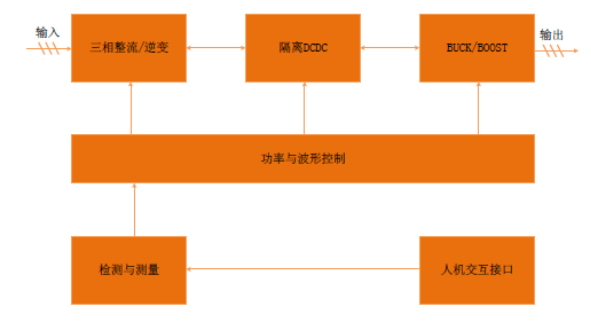

（1）拓扑框图

         双向可编程直流电源采用高频功率变换器件，采用高频开关器件隔离技术，将性能指标提高到全新高度。

（2）高功率密度

1、3U体积内功率等级可达30kW；

2、重量轻至35kg；

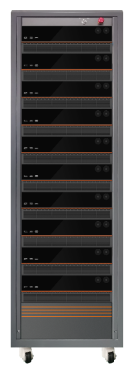

3、26U标准机柜可配置5台电源模块，单台标准42U机柜可配置8台；

4、可极大降低测试占地面积，满足标准商用办公楼转运、承重要求及配电要求；

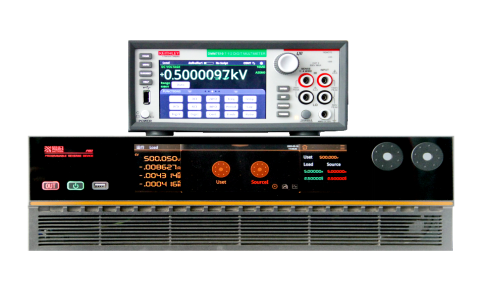

（3）超高精度

        双向可编程直流电源可提供高达±0.02% F.S精度的输出电压。此外内置独立高精度电压、电流测量系统，性能媲美6位半电压表，节省了高压高精度直流电压表、高精度电流表、功率表、阻抗计，不但提高测试效率，同时也减少测试成本。

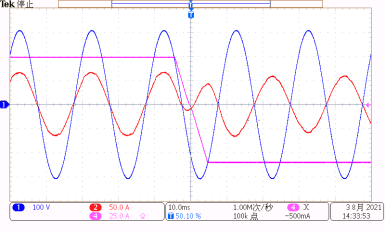

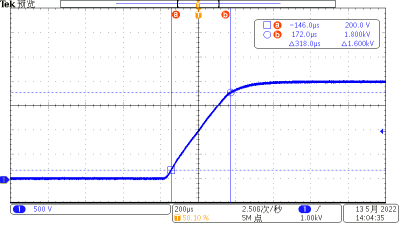

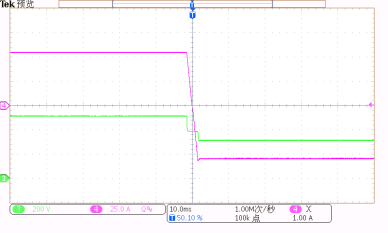

（4）高动态

             10%-90%上升时间仅需318us，响应速度远超同类产品        -100%-100%源载转换时PRD能仅需1ms，过程平滑结果无超调

三、应用领域

（1）应用

1、航空、军工：继电器老化测试、电池特性模拟；

2、光伏储能：光伏并网逆变器、储能变流器PCS光伏组件/电池特性模拟；

3、新能源汽车：AC-DC模块、车载充电机OBC/DCDC、交直流充电桩直流负载特性测试；

4、电力电子：UPS、家用电器供电特性测试；

5、院校、科研、检测机构：设备实验、产品标准认证、测试；

6、产线ATE：产线产品标定、出厂检测等。

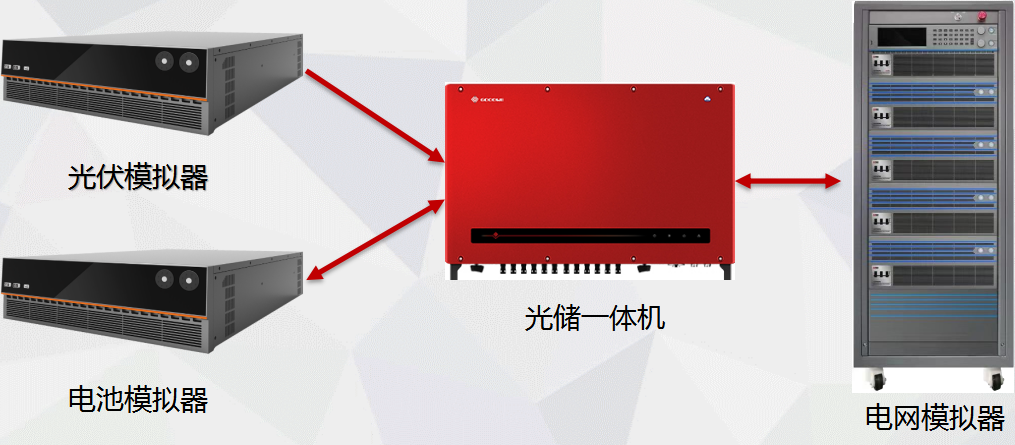

（2）光储研发测试

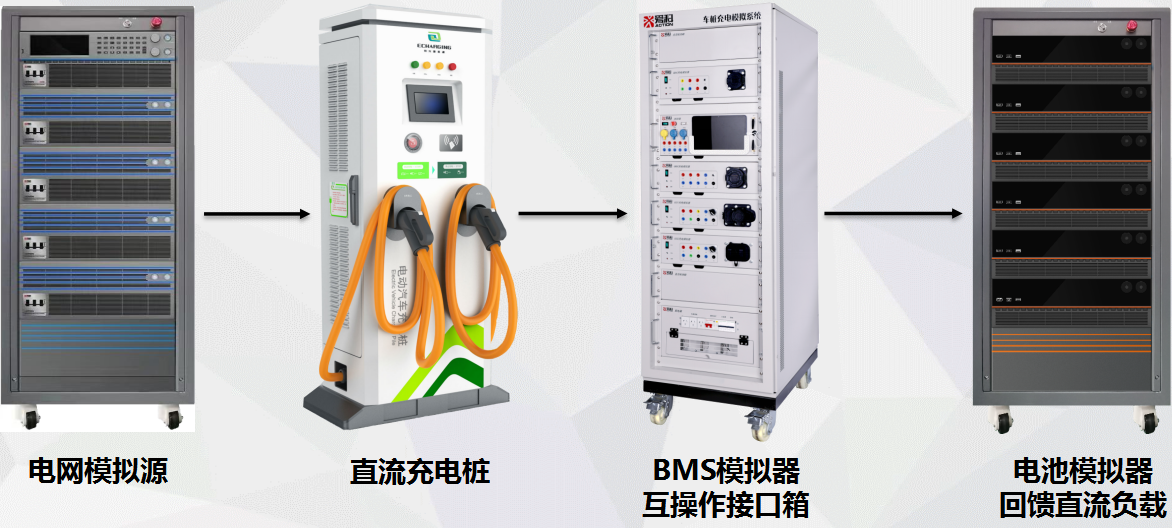

（3）直流充电桩研发测试

（4）车载OBC/DCDC研发测试

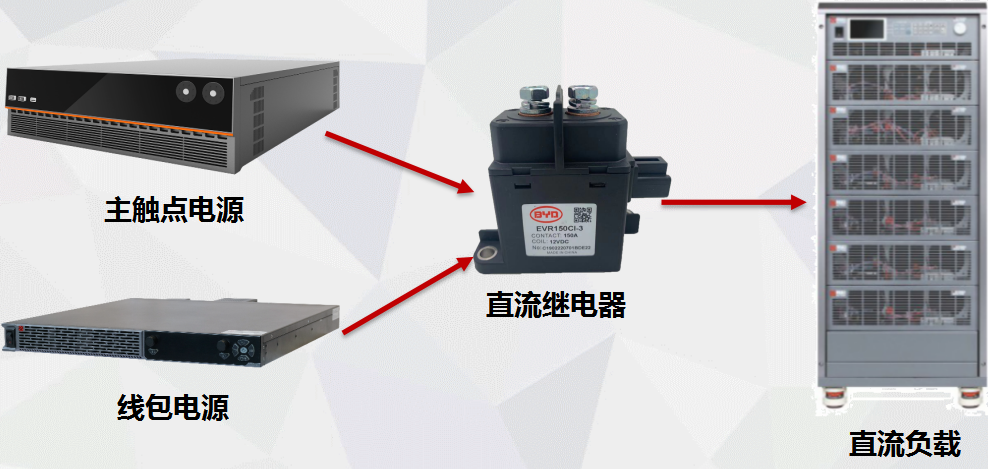

（5）直流继电器老化测试

四、双向可编程直流电源与可编程直流电源的区别

（1）双向可编程直流电源

1、集电源与负载于一体，二者可无缝自动切换

2、具备能量回收功能，能将被测试设备的能量回馈至电网

3、具备光伏模拟、电池模拟功能

（2）可编程直流电源

1、仅有直流源功能，不具备直流负载功能

2、单向，不能回馈，无法接受负载反馈的有功功率

3、仅具备光伏模拟功能，不具备电池模拟功能

（3）注意：

        可编程直流电源本地、上位机有电池模拟功能

        可编程直流电源有10%的能量回馈功能（电流和功率）

（4）相同点

1、规格型号

2性能参数

3、基本功能

4、外形尺寸

5、通信协议

6、各种接口及操作面板
