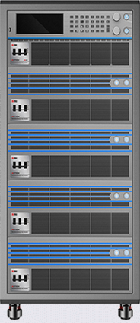

一、产品概述

      回馈型双向可编程交流电源，在保留原有供电电源优势的基础上，具备了“回收式电网模拟源”的能量回收功能和“可编程交流电源”高基波带宽功能及编程功能，并将部分输出指标提升至全新高度，使应用测试更加精准、便捷。

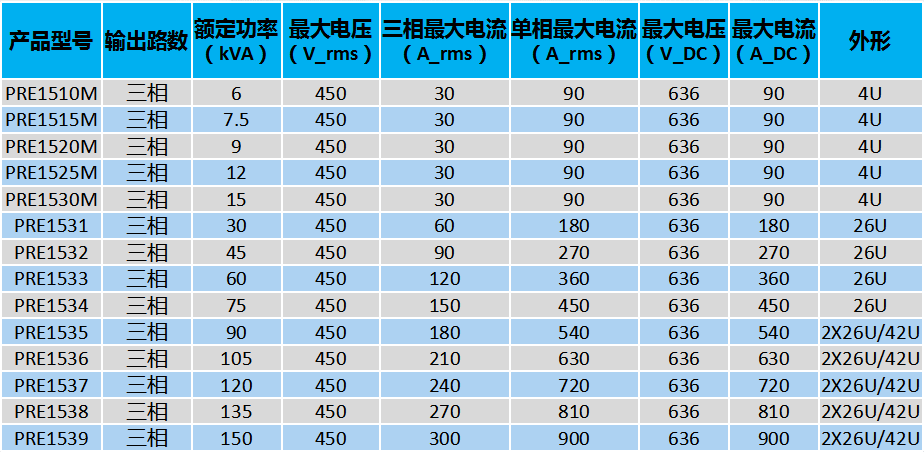

二、产品选型

      共15个型号，可轻松搭建从6kVA-150kVA功率范围的交流测试系统。

三、功能介绍

1、产品特性：

（1）主要参数：6 kVA -150 kVA  0-450V/0-30A

（2）体积小：15kVA/4U

（3）基波、电压范围宽：15Hz-5000Hz， 450V

（4）谐波次数多：100次@50/60Hz，可同时叠加，含量40%

（5）高精度、高动态：精度，0.025%F.S.；动态，3V/us，快速响应

（6）调整率高：源调整率，0.01%；负载调整率，0.025%

（7）节能：100%能量回馈电网

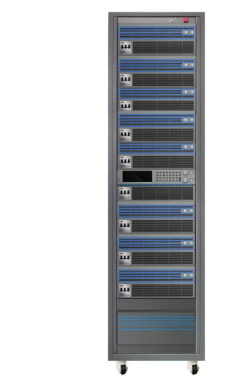

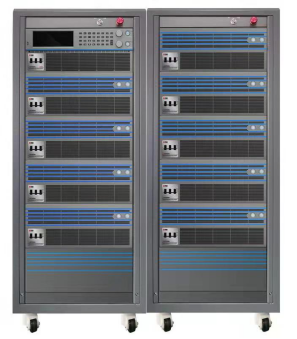

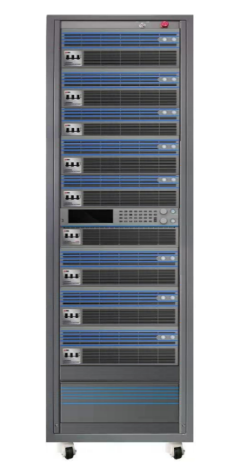

2、主从并联

     具有主从均流并联功能，支持10台模块并联，容量可达150kVA大功率，并机后保留所有功能，且精度、动态及稳定性等也不会有任何损失。

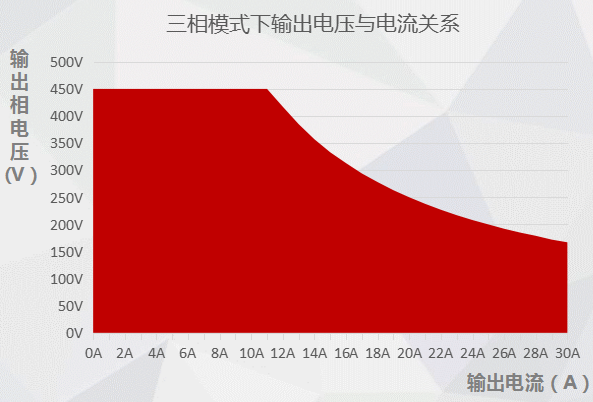

3、恒定功率输出

（1）大功率15kVA；

（2）输出L-N/167Vac时即可输出额定功率，至L-N/450Vac可满功率输出；

（3）无需档位切换，全电压范围调节。

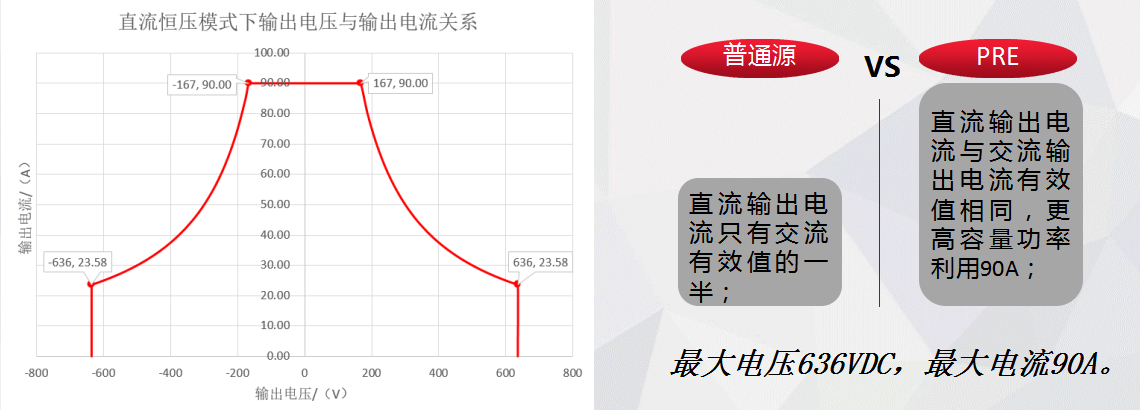

4、直流输出功率不降额

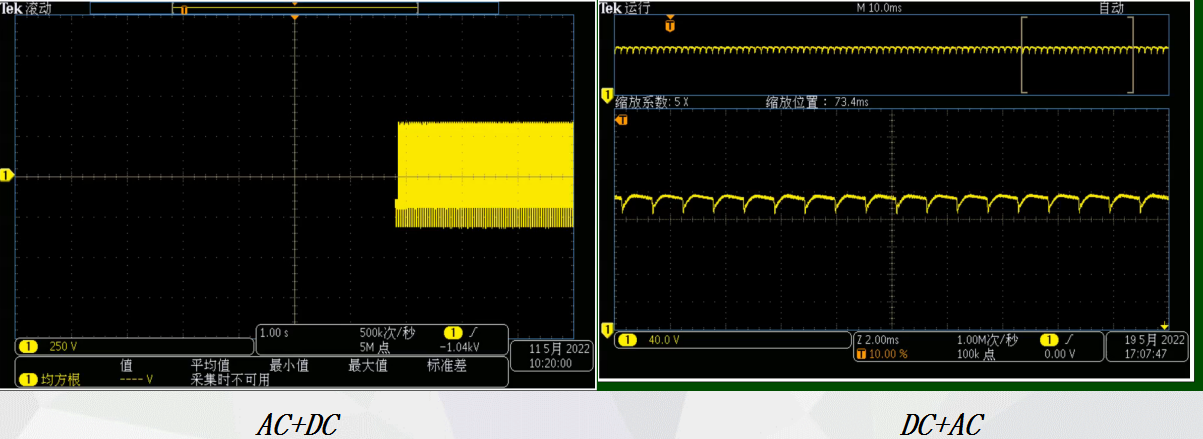

5、四种输出模式

     回馈型双向可编程交流电源提供AC、DC、AC+DC、DC+AC四种输出模式，实现“交流输出叠加直流偏置，模拟含纹波的直流输出波形”。

6、通用可编程

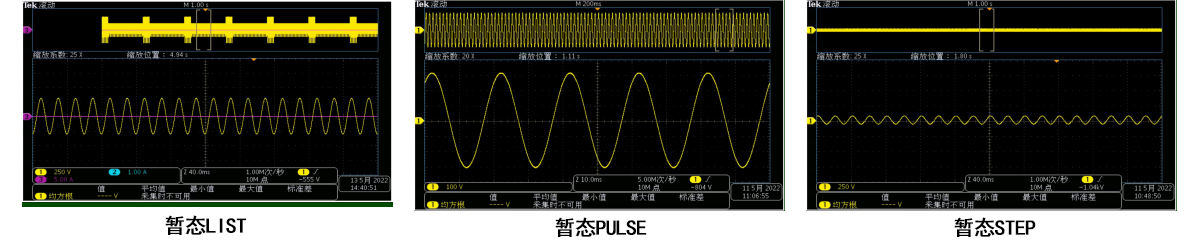

     回馈型双向可编程交流电源具备电源干扰模拟编程功能，可模拟多种电网异常及扰动状态，包含暂态List、暂态Pulse、暂态Step等编辑模式。

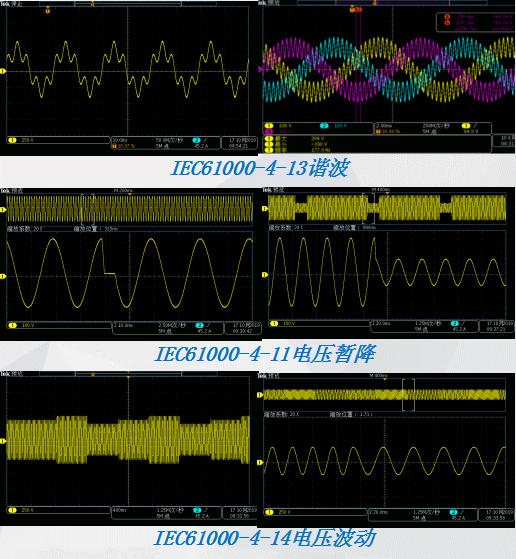

7、强大的标准波形库

（1）内置IEC61000-4-X标准里的7种标准波形数据，支持一键调用功能；

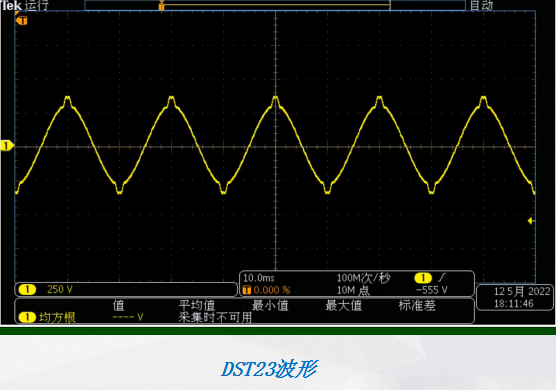

（2）内置30种不同DST波形数据；

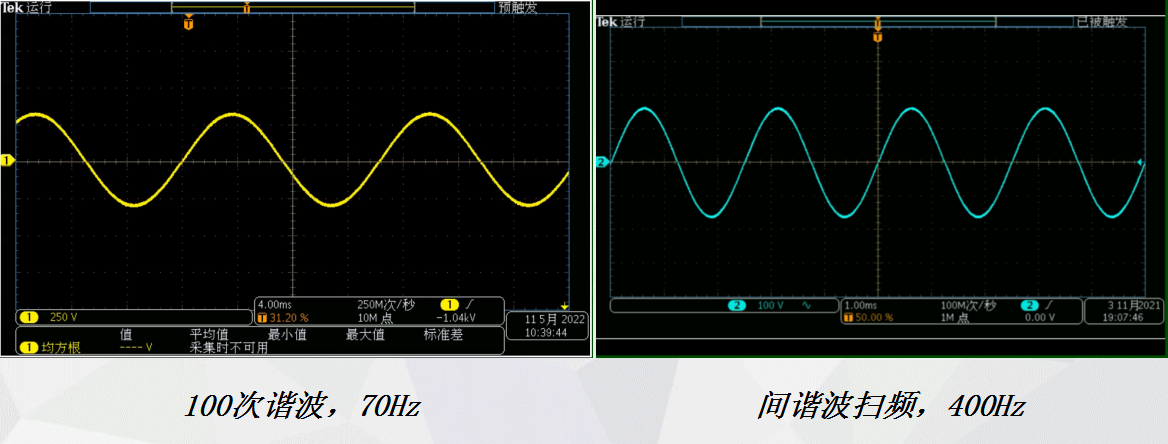

8、谐波/间谐波

     谐波可扩展至100次@50/60Hz、25次@400Hz，总谐波含量40%；可叠加15-5000Hz间谐波。

四、性能参数

（1）高精度

         回馈型双向可编程交流电源可提供高达±0.025% F.S精度的输出电压及±0.025% F.S精度的负载调整率。

（2）高动态

         具有高动态输出功能，电压摆率大于3.0V/us，满足高动态输出供电需求。输出高动态，可实现1ms中断模拟。

五、应用场景
