一、背景

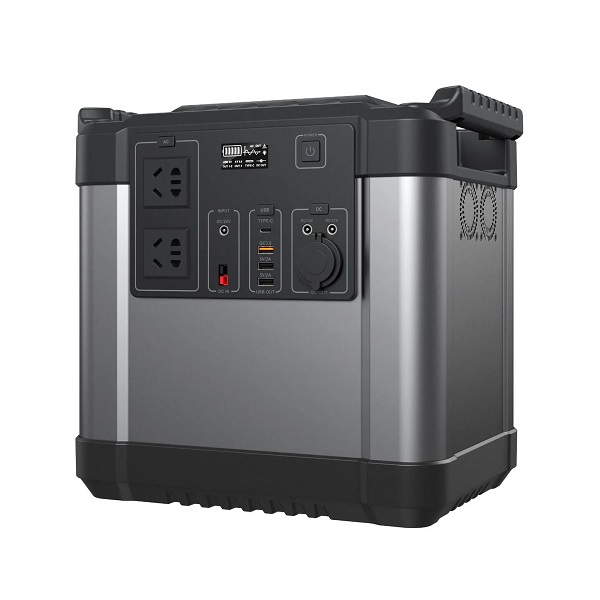

       储能电源通过电能转化和存储，把电能保存起来，以便在需要的时候释放出来供电使用的设备。根据其电性质，储能电源可以分为直流储能电源和交流储能电源两种类型。直流储能电源即开关电源，开关电源总是用闭环负反馈来改善开环系统之响应，达到所期望的电源调整率，负载调整率，动态响应要求。系统基本上由误差放大，PWM和电源开关回路，输出滤波器三个主要部分所构成。

二、潜在风险

       开关电源的稳定性会受到输入电源、输出负载和温度的影响。其他会影响系统稳定性的各种因素如：元件在长期工作后公差变大，不当的输入滤波器，输出负载电容，开关的杂讯也会影响系统稳定性。

      对于开关电源设计工程师来说，尴尬的莫过于在线路设计完成，投入生产并把货交到客户手上之后，发现他设计的开关电源，是不稳定的，造成必须回收大量已经商品化的产品（例如复印机）。

      如果用几小时去做反馈回路波德图分析(Bode)。提早作分析可以避免潜在的将产品从市场上回收和设计变更的危险。

三、电源稳定性分析

       研发，设计，和品保工程师必须测定闭回路增益裕量度和相位裕量度，以掌握开关电源(SMPS)、不间断电源（UPS）等产品其的控制回路的稳定度。

       反馈系统的设计影响到很多参数，如调整率，稳定度，及瞬态响应等。开关电源稳定性验证，必须包含输出电压电流在不同的负载件下仍能符合两项原则的要求。

四、反馈回路稳定性分析方法

1、时域分析：

（1）跳载（阶跃，load switching），瞬时加减载观察暂态响应

（2）注入方波，注入方波信号观察输出波形试误（trial-and-error）

2、频域分析：

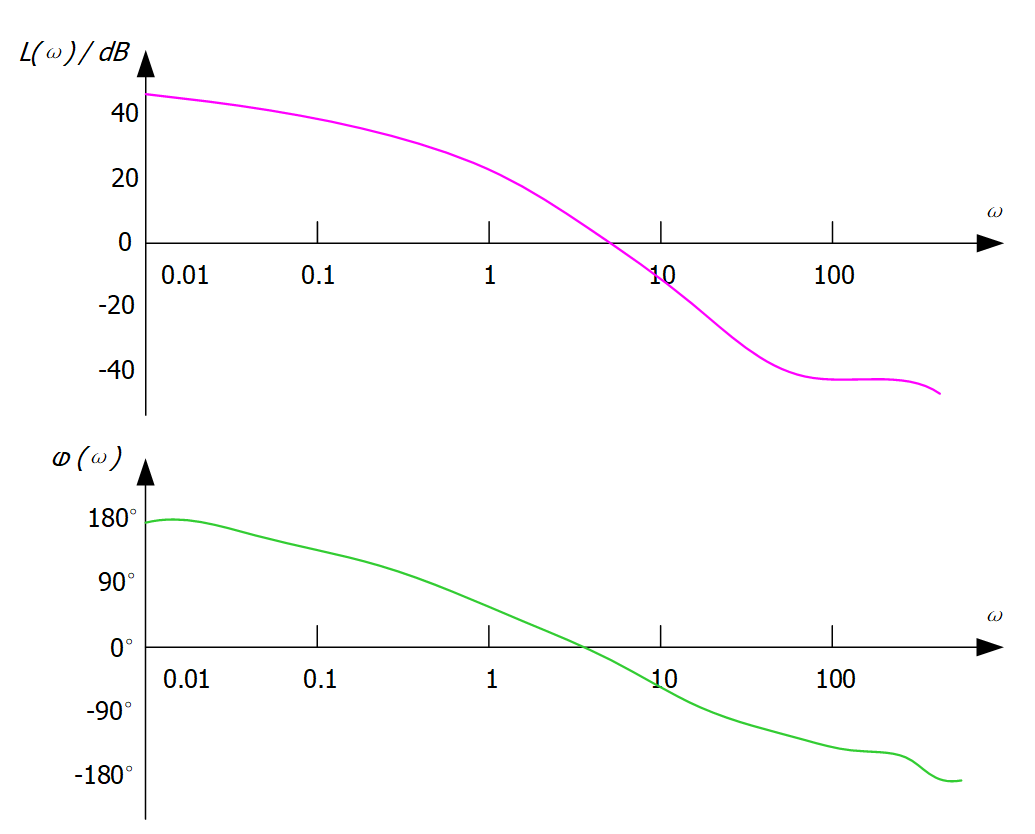

（1）仿真（Spice），以计算机模拟出波特图观察增益相位余量

（2）频响分析（FRA）,是以扫频信号方式真实量测环路中的增益相位余量及波特图分析
