低压差分探头 DP6020 20V 200MHz

低压差分探头 DP6020 20V 200MHz

  • 所属分类:产品中心
  • 产品型号:DP6020
  • 浏览次数:
  • 发布日期:2024-04-17 11:46:40
  • 产品概述
  • 技术参数
  • 文件下载

1、概述

     DP6020 探头是具有浮地测量功能的低压差分探头。测量电压±20V(DC+Pk),其带宽高达200MHz,精度1%,能提供 10:1 的衰减设置,具有 1 MΩ 的输入阻抗,以及 3.5 pF 的低输入电容,可以特大程度地降低电路负载,具有过压报警功能,可以兼容任何具有 50 Ω BNC 输入的示波器,并可以通过示波器或计算机上的 USB 端口供电。在各种应用中得到广泛使用,可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。

2、应用

(1)浮地差分信号测量

(2)高速功率测量

(3)数字差分总线

(4)汽车串行总线(CAN、LIN、FlexRay)

3、产品说明

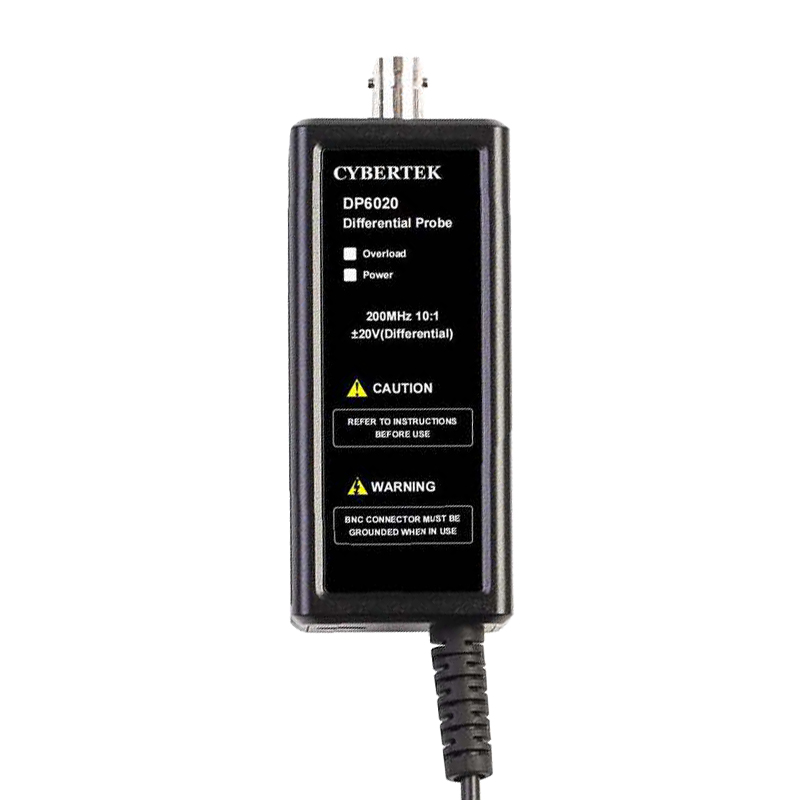

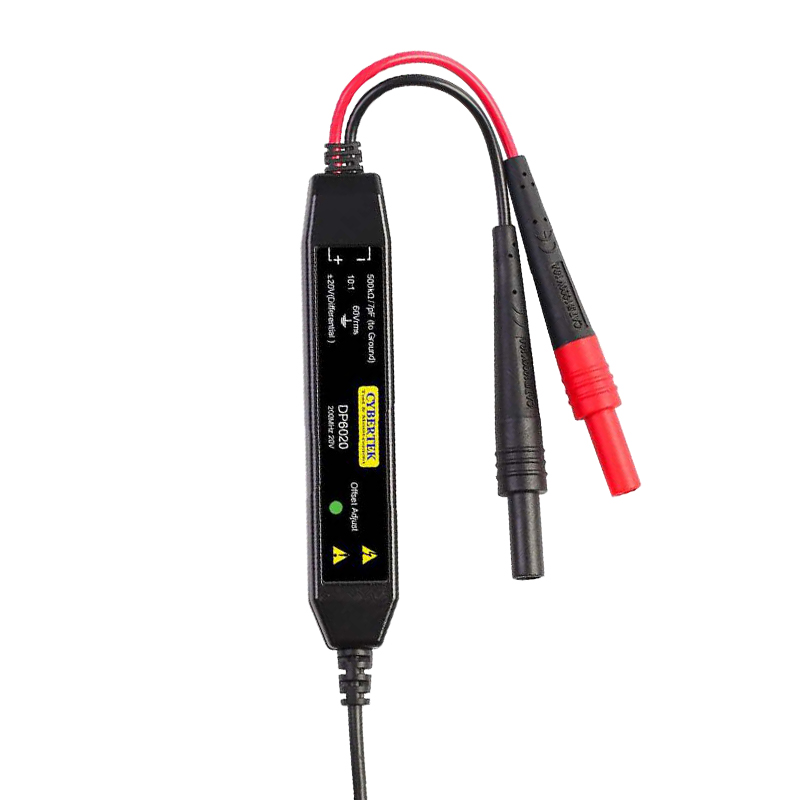

(1)低压差分探头主体说明

高压差分探头价格

(2)详细说明:

①输入线:长度约15cm,连接探夹后测量电压信号。

②偏置调节:调节该可调电阻,实现输出偏置调节。

③连接线:低压差分探头前端和后端连接线,长度70cm

④电源接口:标准的USB B型接口,通过标配的USB适配器供电;也可以通过示波器供电,使用方便。

⑤过载报警指示灯(Overload):测量范围超过量程时,过载指示灯亮,且发出报警声。

⑥输出接口:标配标准的BNC输出接口,可接任何厂家示波器,要求示波器输入阻抗设置为50Ω, 或者接标配的贯通式50Ω负载,示波器输入阻抗设置成1MΩ。

4、配件



(一)电气规格






(二)机械规格
