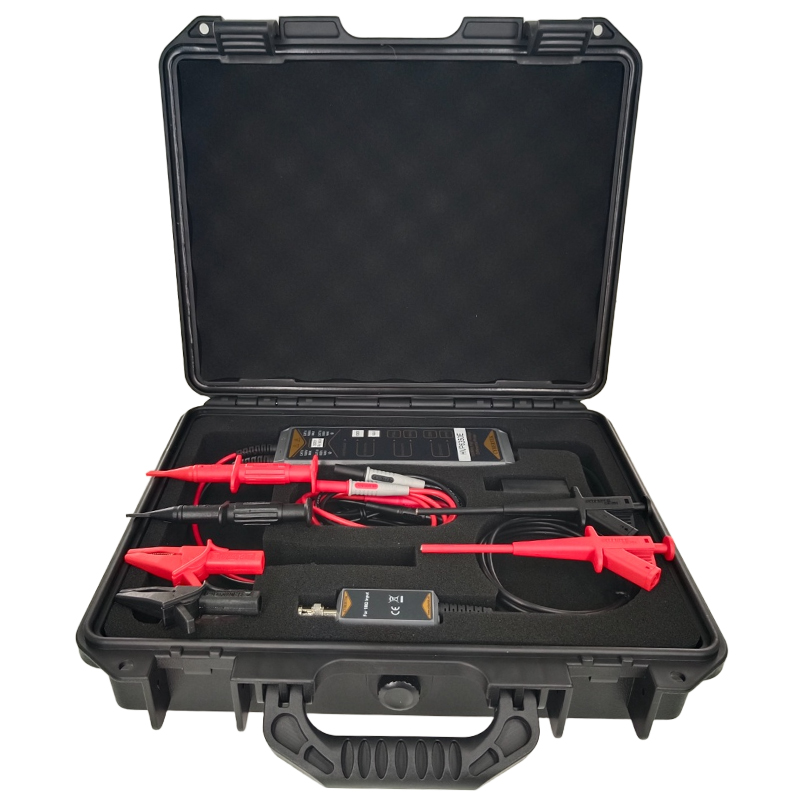

HVP6000H系列示波器高压差分探头

一、概述:

HVP6000H系列高压差分探头是具有浮地测量功能的高压高频差分探头。可测量差分电压7000Vpk，带宽500MHz。典型精度1%满足了大部分测试系统的需要。探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用。示波器高压差分探头可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

HVP6000H系列示波器高压差分探头具有USB通讯功能。可以和智能探头控制器搭配使用，实时控制示波器设置用户所接入智能探头的产品型号、电压类型、衰减比、延时等参数。彻底解决了长期以来用户使用第三方示波器探头必须手动设置探头参数的困难，实现和示波器专用接口探头一样的用户体验。

二、特点

（1）在线调零技术，调零无需断开被测电路

（2）全量程偏置电压消除技术，可精准测量纹波电压

（3）波形低失真测量技术

（4）高稳定高共模抑制比技术

（5）全系列产品通过权威的德国 SGS 安全认证

（6）标准 Type-C 供电接口

（7）5MHz 带宽限制功能

（8）过压报警功能

三、产品及选购件说明

（1）示波器高压差分探头主体说明

以 HVP6150为例说明

示波器高压差分探头

1、差分输入线（280mm）：差分输入线的末端是标准的 4mm 香蕉插头，可连接各种标准探夹。也可以连接延长线(约 1 米)增加输入线长度。注意使用延长线后本探头的高频特性会劣化，带宽下降同时波形可能发生振荡。

2、安全警告标志

3、本探头的差模输入电压峰值标志。

4、在 CAT 等级环境下的输入对地电压峰值。

5、过压指示灯：测量范围超过量程时，指示灯点亮为红色，同时蜂鸣器报警。

6、衰减比（ATTENUATION）：不同衰减比对应不同量程范围，例如HVP6150：500X对应差分电压峰值为 1500V；50X 表示差分电压峰值为 150V；HVP6700：2000X 表示差分电压峰值为 7000V；200X 表示差分电压峰值为 700V；为了示波器能够准确显示电压大小，示波器的衰减比应该根据探头的衰减比选择做相应设置。

7、衰减比指示灯：当切换衰减比时，对应的指示灯也相应点亮为绿色。

8、带宽(BANDWIDTH)：选择 5MHz 带宽限制功能可消除高频信号的干扰。

9、带宽指示灯:当选择 FULL 带宽时，对应的指示灯点亮为绿色；选择5MHz 功能时，对应的指示灯点亮为绿色。

10、调零和偏置消除（ZERO/OFFSET）按键：长按 1.5s 后为调零状态；短按为偏置消除状态。

11、调零和偏置消除指示灯：当调零动作时，ZERO 灯闪烁，完成后长亮；偏置消除动作时，OFFSET 灯闪烁，完成后长亮。

12、信号和电源传输电缆：1.5m

13、标准的 Type-C 电源接口：可使用标配的 USB 适配器/示波器供电/USB 移动电源供电。

14、标准的 BNC 信号输出接口：可接任何厂家示波器。

（2）产品选购件说明：智能探头控制器

示波器差分探头
