一、概述

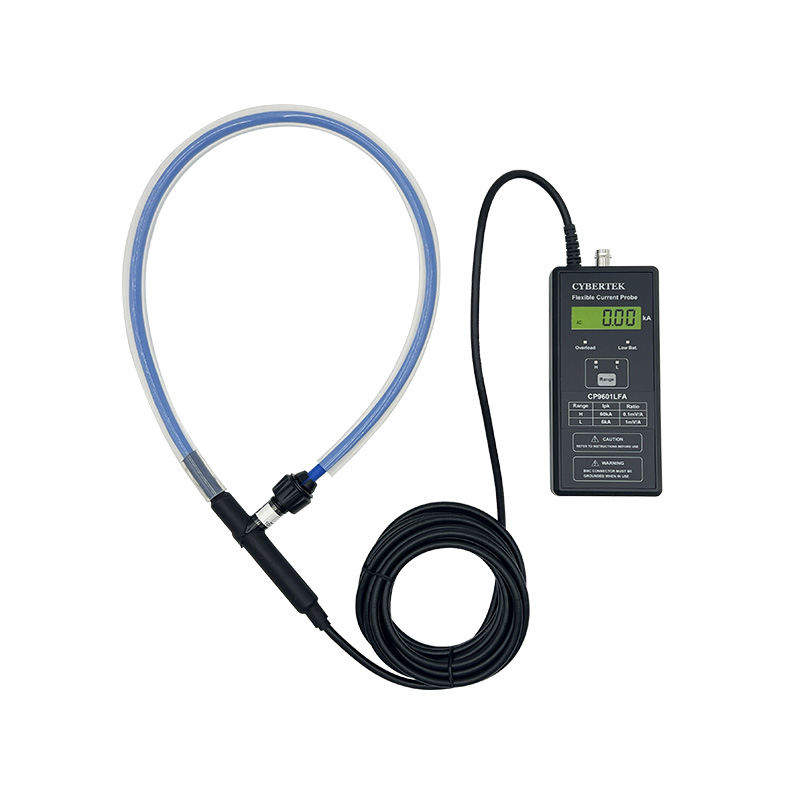

       知用Cybertek CP9120LFA低频柔性电流探头1200A/10kV。CP9000LFA系列采用双量程设计的低频柔性电流探头,是示波器探头+ 数显合二为一的探头。无需连接任何设备直接显示电流有效值，同时也可以连接示波器测量波形。可以实现宽广的电流测量范围，量程设计从60A到120kA的测量范围，环中间保证精度1%，罗氏线圈整个环内精度（环交界处除外）典型值2%。带宽高达600kHz(700mm线圈周长)，探头环本体外径典型值8mm，耐压值高达10kVpk，非常适合低频大电流，大功率测试场合。其主要特点包括：线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接；插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形；电池和 USB 双供电，使用更加灵活方便；过流报警功能，更具人性化设计；LCD的显示精度高达 4 位半,可显示 15Hz～400Hz 有效值。

二、特点

（1）线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接；

（2）插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；

（3）标准的BNC输出接口，匹配任何厂家示波器，很方便实现与数据采集器，数字电压表等连接，观测电流波形；

（4）电池和 USB 双供电，使用更加灵活方便；

（5）过流报警功能，更具人性化设计；

（6）LCD的显示精度高达 4 位半,可显示 15Hz～400Hz 有效值；

（7）罗氏线圈探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。

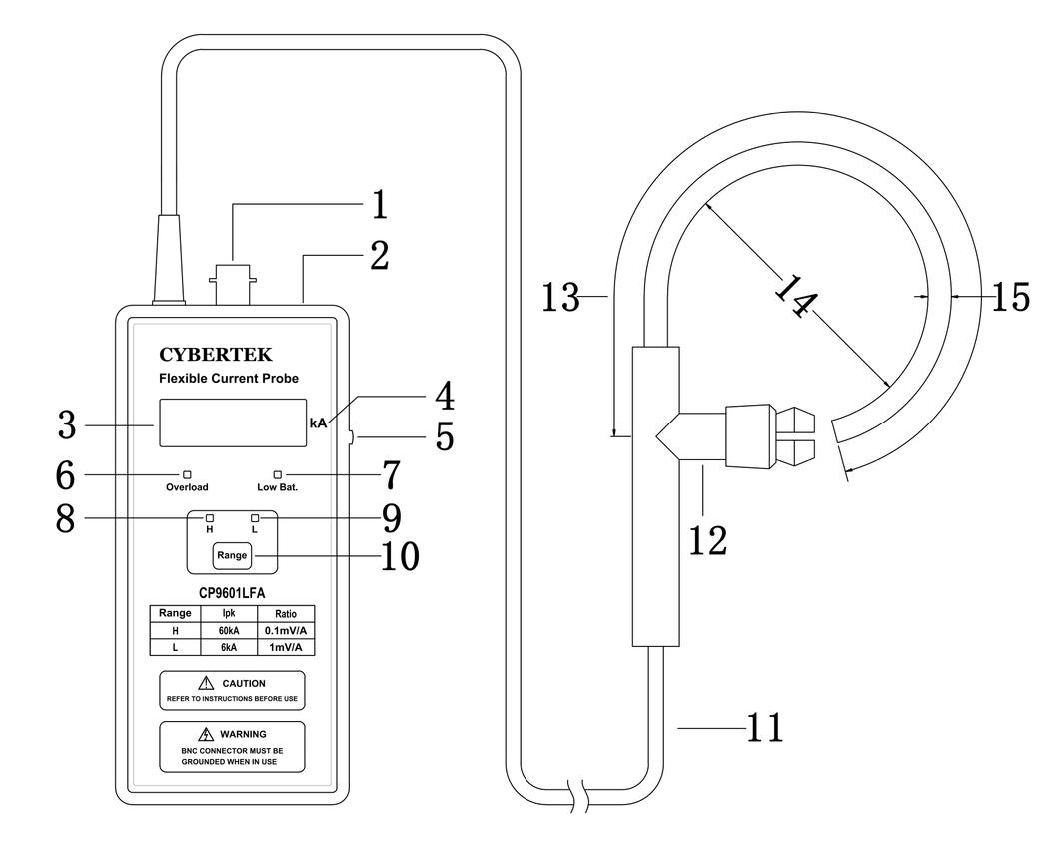

三、产品说明

1）信号输出接口：BNC 标准接口，通过标配 BNC 连接线可接任何厂家示波器等。

2）电源接口：标准的 USB B 型接口，通过标配的 USB 适配器供电；也可以通过示波器供电，使用方便；也可以通过 USB 移动电源供电，方便野外测试。

3）LCD 显示屏：显示 15Hz~400Hz 测量电流的有效值。

4）电流值单位：若贴膜上的单位是 kA，LCD 显示屏上的读数就以kA 为单位；贴膜上的单位是A,LCD 显示屏上的读数就以 A 为单位。

5）电源开关：控制电源开和关。

6）过载指示灯：测量范围超过量程时，该指示灯亮为红色。

7）低电池报警指示灯：电池电压低后，该指示灯亮为红色，提示更换电池。

8）H 档位指示灯：大电流档位指示灯。

9）L 档位指示灯：小电流档位指示灯。

10）量程选择按键：实现 H 和 L 量程的切换。

11）连接线：标准为 4 米，可根据用户需求定制。

12）电流探头方向:表示电流以所示方向流过时，输出为正，否则输出为负。

13）柔性探头周长：典型值 700mm，长度可定制。

14）柔性探头直径：150mm。

15）探头感应环本体直径：典型值：8mm。

四、应用

五、典型客户

1 . 电气规格

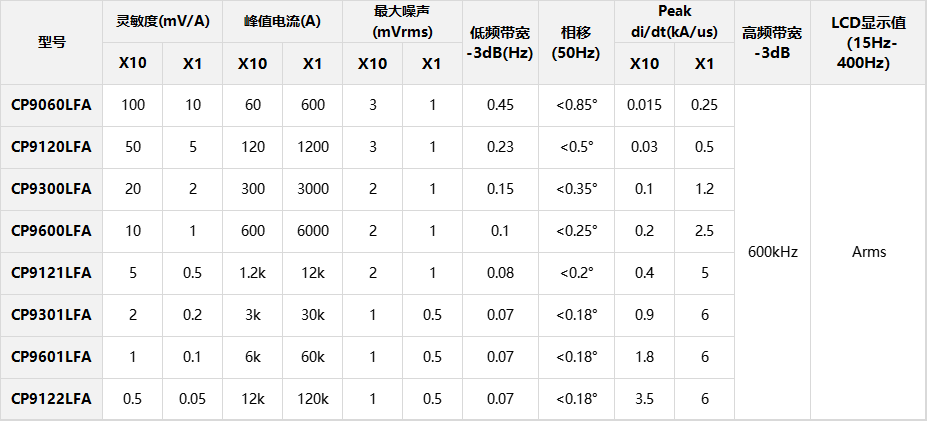

1.1电气参数

测量条件：23°C；60%RH；被测导线从探头感应环中心穿过。

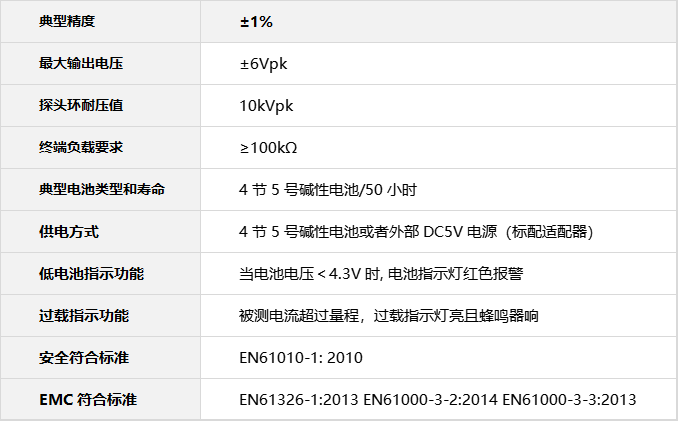

1.2其他参数

• 低频柔性罗氏线圈CP9000LFA系列规格书

  [点击下载]
