同轴分流器CSD005A CSD01A CSD02A CSD050A CSD100A

同轴分流器CSD005A CSD01A CSD02A CSD050A CSD100A

  • 所属分类:产品中心
  • 产品型号:1675418256
  • 浏览次数:
  • 发布日期:2024-09-21 17:13:35
  • 产品概述

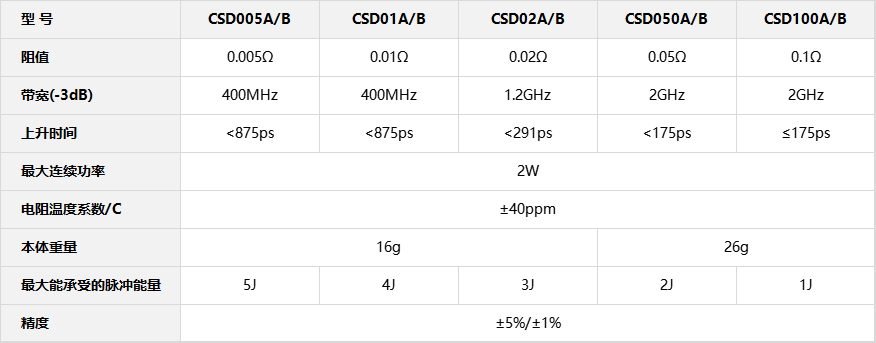

  • 技术参数
  • 文件下载

一、概述:

       同轴分流器CSD005A CSD01A CSD02A CSD050A CSD100A。随着现代电力电子的高速发展,SiC/GaN功率器件的应用越来越广泛,工程师经常要测量频率高达数百kHz,电流高达数十安培的功率电路。由于传统的高频电流探头(如HCP8000系列)包含有铁芯和屏蔽层,这些材料在高频电流的作用下会有很大的损耗和发热(参考HCP8000系列说明书的电流频率减额使用曲线),所以经常发生工程师测量这些电路时损坏昂贵的电流探头的情况。同轴分流器是一种纯电阻的结构,所以在高频的电流下的损耗没有增加,使得其非常适合用于高频电流的检测。


二、同轴分流器CSD005A CSD01A CSD02A CSD050A CSD100A应用

      由于独特的结构设计(同轴的四端 KELVIN 结构)。CSD同轴分流器具有高带宽,低温漂,极低寄生电感的特点。普通检流电阻的寄生电感会影响高频电流的测量,一个典型的0805的电阻的寄生电感约1.5nH。同轴分流器在电流检测部分是没有寄生电感的,可以很好地检测高频电流。

同轴分流器

普通电阻和同轴分流器的等效电路图


      典型应用电路如下图所示:

同轴分流器

三、机械规格


同轴分流器

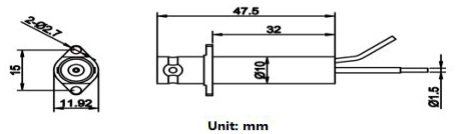

(CSD005A,CSD01A,CSD02A机械规格)


同轴分流器

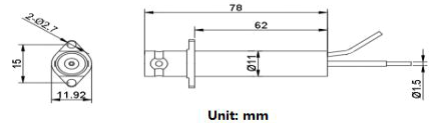

(CSD050A,CSD100A机械规格)

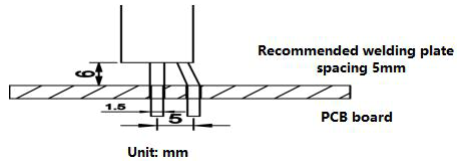

四、安装参考尺寸:


同轴分流器

五、典型客户

               电流探头
