一、概述

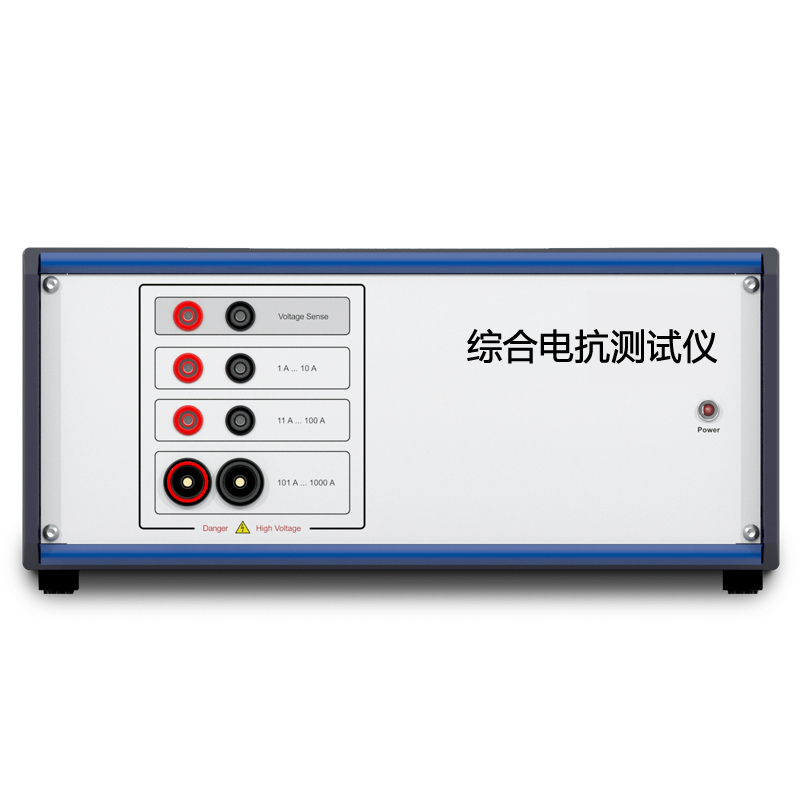

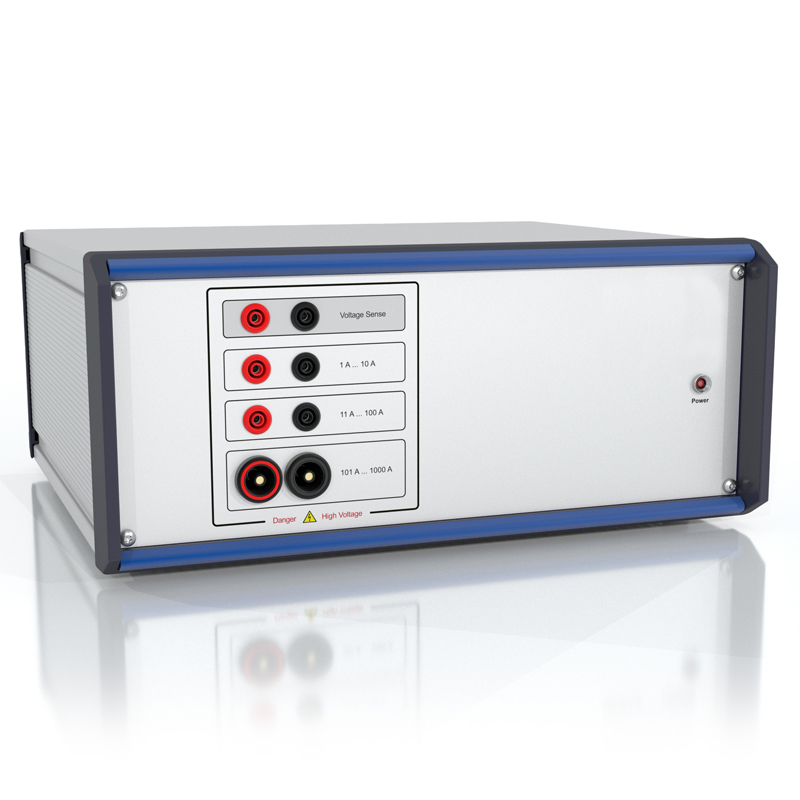

综合电抗测试仪DPG10系列有不同的版本,可用于不同的测量电流和脉冲能量能力。当超过时,导致测量脉冲终止的电流水平是可调的。有三个测量范围。 德国ed-k品牌DPG10系列综合电抗测试仪,体积小,可在高达1500A电流范围以内,安全、快速、方便、地测量各类功率电感的电感量。 经由USB/RS232与电脑连接,以人机友好的测试软件界面,简单方便地自动绘制电感量-偏流电流的变化曲线,自动记录测试时间、测试条件和测试数据。
二、综合电抗测试仪产品应用
(1)可测试的产品类型:
PFC功率电感器,开关电源、逆变电源、DC/DC变换器件中的滤波电感,变压器等;也适用于非常大尺寸的功率电感器的测试。
(2)可以测试的磁性材料:
铁粉芯、合金磁粉芯、铁氧体、非晶纳米晶合金、硅钢片等;
(3)可以测试磁芯形状:
环形、矩形及其切口、E型、棒状、罐型等各种磁芯形式的电感器。
三、应用场合
随着Ai技术的不断完善与创新,全球的用电情况将会呈现指数型增长趋势。如果届时没有好的应对之法,那全球无疑会陷入电力供应紧张的局面。在全球电力供应紧张之前,变压器可能会率先成为稀缺货。因为从高压转换成低压的这一过程,所用到的元器件就是变压器。Ai的运行就是通过高电流低电压来运行的,对变压器的消耗极其巨大。传统的数字电桥+偏流源没办法测量微秒级的电流变化,选择综合电抗测试仪对电感器件施加恒定的直流脉冲电压,通过测量电感di/dt的变化,计算出对应电感量和其他参数,测试电流可达1500A,覆盖大部分实际应用。
