1、概 述

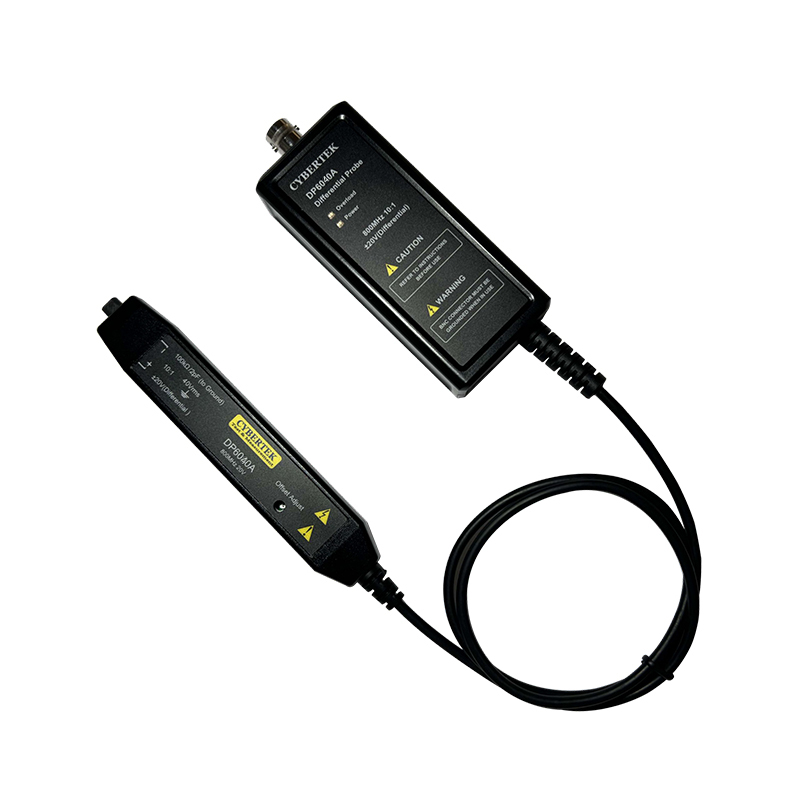

DP6040A 探头是具有浮地测量功能的低压差分探头。测量电压±40V(DC+Pk),其带宽高达800MHz,提供 20:1 的衰减设置,具有 400KΩ 的输入阻抗,以及 0.5 pF 的低输入电容,可以大程度地降低电路负载,具有过压报警功能,可以兼容任何具有 50 Ω BNC 输入的示波器,并可以通过示波器或计算机上的 USB 端口供电。在各种应用中得到广泛使用,可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。
2、应用
(1)浮地差分信号测量
(2)高速功率测量
(3)数字差分总线
(4)汽车串行总线(CAN、LIN、FlexRay)
3、产品说明

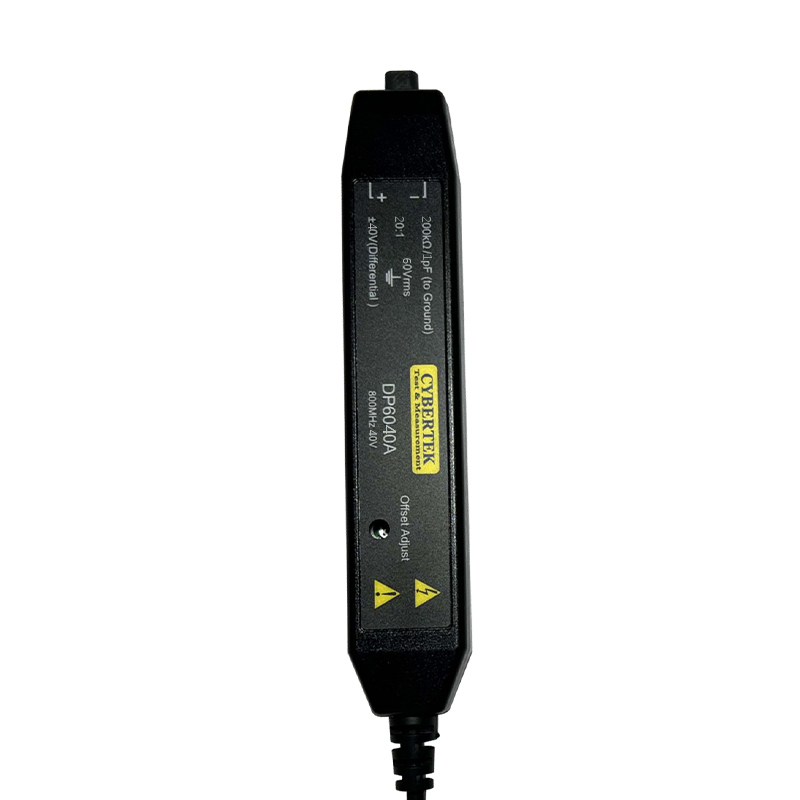

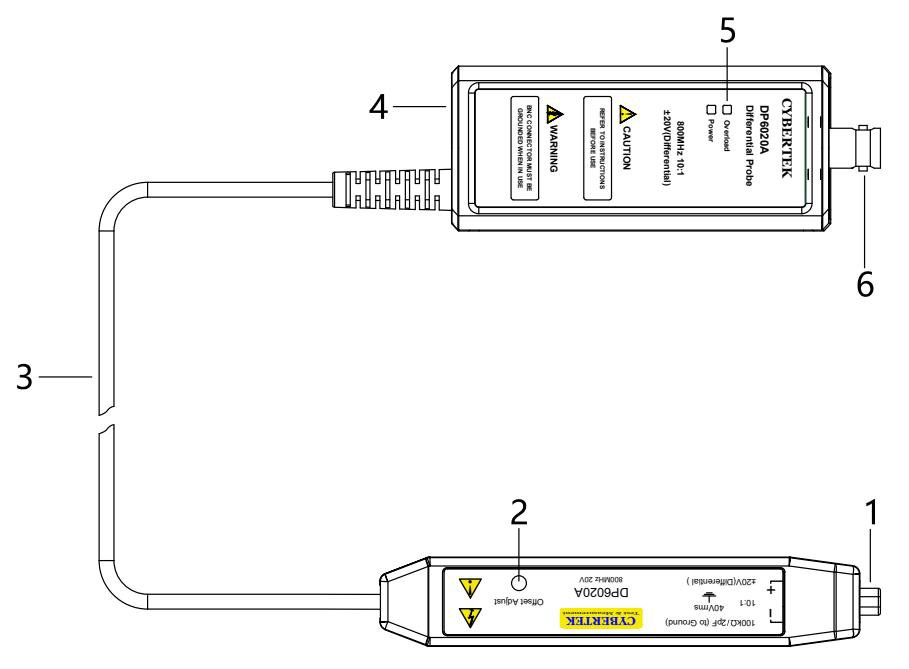

(1)低压差分探头主体说明
(2)详细说明:
①输入端口:间距是 2.54mm的插口,连接插针或延长线后测量电压信号。
②偏置调节:调节该可调电阻,实现输出偏置调节。
③连接线:低压差分探头前端和后端连接线,长度70cm
④电源接口:标准的USB TYPE-C接口,通过标配的USB适配器供电;也可以通过示波器供电,使用方便。
⑤过载报警指示灯(Overload):测量范围超过量程时,过载指示灯亮,且发出报警声。
⑥输出接口:标配标准的BNC输出接口,可接任何厂家示波器,要求示波器输入阻抗设置为50Ω, 或者接标配的贯通式50Ω负载,示波器输入阻抗设置成1MΩ。
4、附件说明

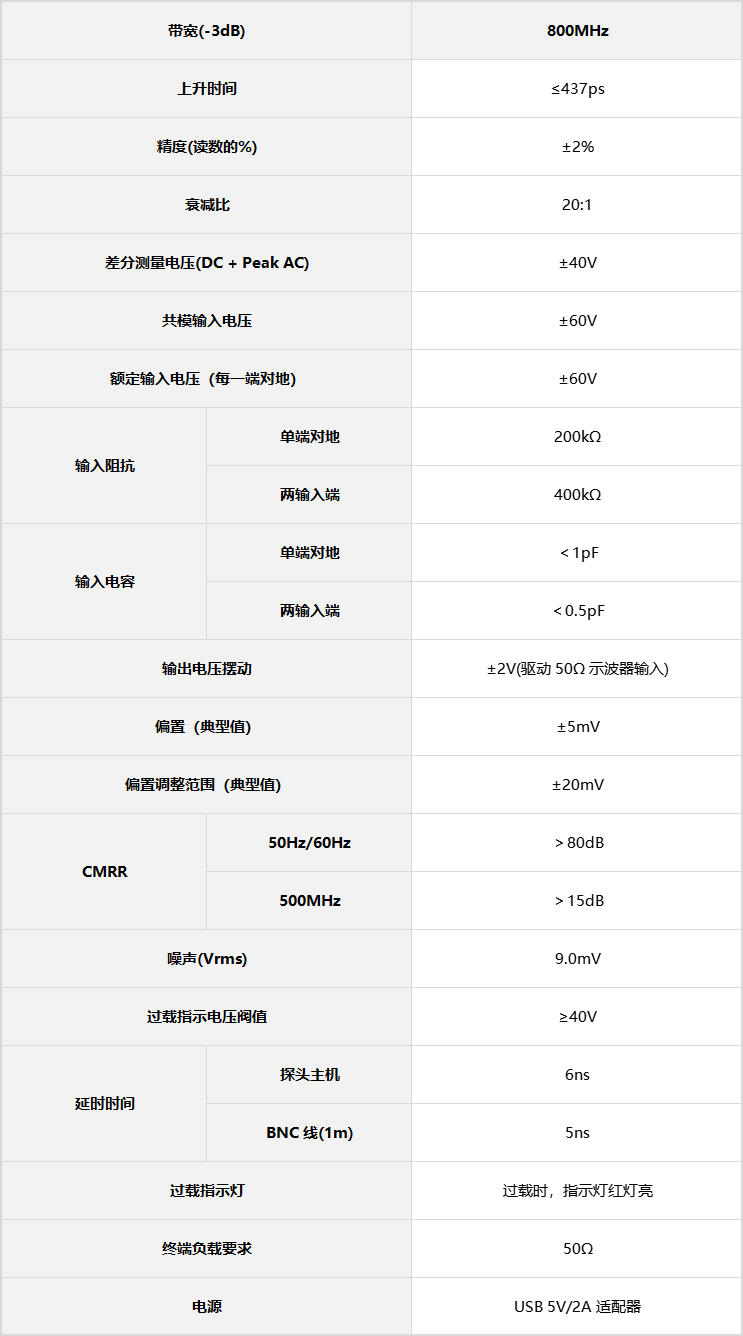

(一)电气规格

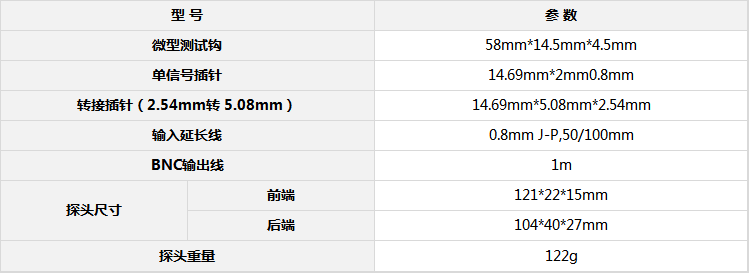

(二)机械规格
低压差分探头DP6000A规格书
[点击下载]
