一、概述

      CWTXXXXAL系列高频罗氏线圈，是测试AC电流信号的探头，具有高带宽，高精度（典型值1%）等特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数kA级别，可根据客户的需求进行定制生产。CWTXXXXAL系列探头环外径典型值8mm，耐压值高达10kVpk，非常适合大电流，大功率场合。

二、特点

(1)罗氏线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接；

(2)插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；

(3)标准的BNC输出接口，匹配任何厂家示波器，很方便实现数据采集器，数字电压表等连接，观测电流波形；

(4)USB供电接口设计，使用更加灵活方便；

(5)声光过流报警功能，更具人性化设计；

(6)量程、探头环和连接线长度等可以根据客户要求定制，满足特殊场合测试要求。

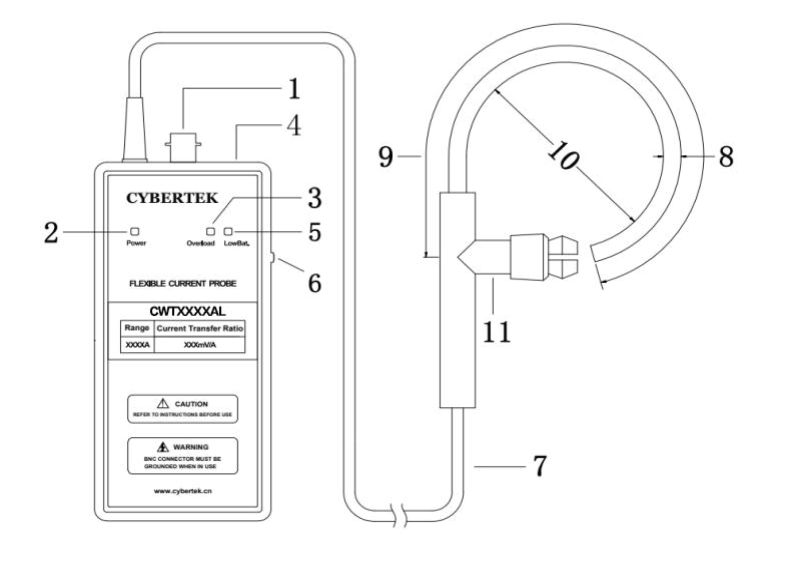

三、产品说明

1)信号输出接口: BNC 标准接口，通过标配BNC连接线可接任何厂家示波器等。

2)电源指示灯:通电后，该指示灯亮为绿色。

3)过载指示灯:被测电流过载后，蜂鸣器响，且该指示灯亮为红色。

4) USB 5V供电接口:标准USB (B型)接口，标配USB供电连接线。

5)低电池报警指示灯:电池电压低后，该指示灯亮为红色，提示更换电池。

6)电源开关:控制电源开和关。

7)连接线:标准为4米，可根据用户需求定制。

8)探头感应环本体线径:典型值: D8mm。

9)柔性探头周长:典型值: 600mm， 可定制。

10)罗氏线圈直径 : 150mm。

11)电流探头方向:表示电流以所示方向流过时，输出为正，否则输出为负。

四、应用

五、典型客户

（一）产品规格

 （二）机械规格

 备注：可定制产品。
