静电放电模拟器波形检测环境

2023-09-21 09:00:17

次

一、目的及用途

是符合IEC61000-4-2、Iso10605标准的波形检静电放电模拟器的波形检测环境-配置-方法。在正规的测试环境下检测波形,可实证试验器的精度和实现信赖性的测试结果。主要应用有手机、电子产品遥控器、智能锁、智能LED照明系统等电子产品,以及电子元件、IC芯片、LED灯珠光源模组等。

二、必备的配置

1、静电放电模拟器

2、示波器：用户自行准备带宽≥2GHz(只需确认波形输出有无的程度≥500MHz也可,*不符合标准)

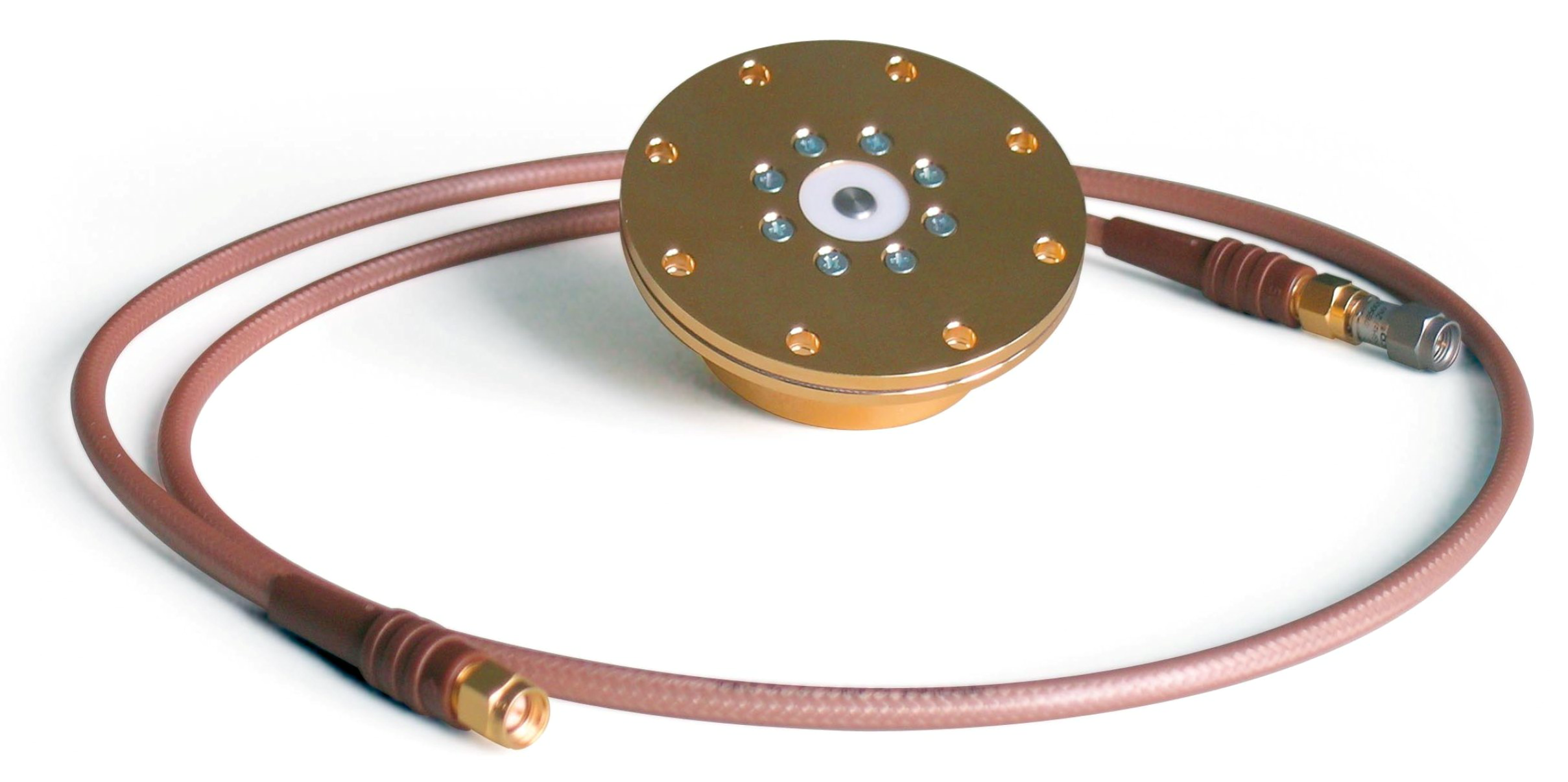

3、电流波形标靶

4、枪靶安装板：只要简单确认波形，可选择小一点的ESD-BANM (0.6mX 0.6m)。*不符合标准

5、同轴线缆

6、衰减器20dB

7、衰减器6dB：小于15kV时的符合ISO10605标准的电流波形检测是需要串联2个衰减器

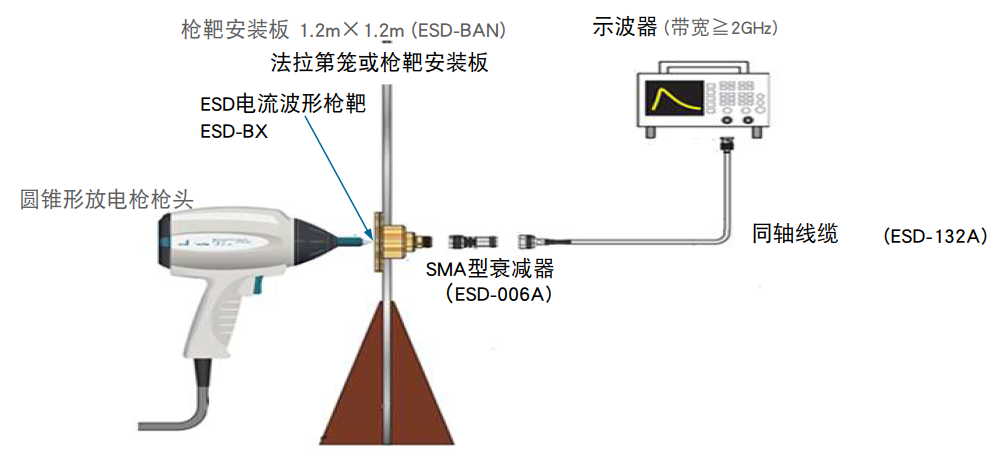

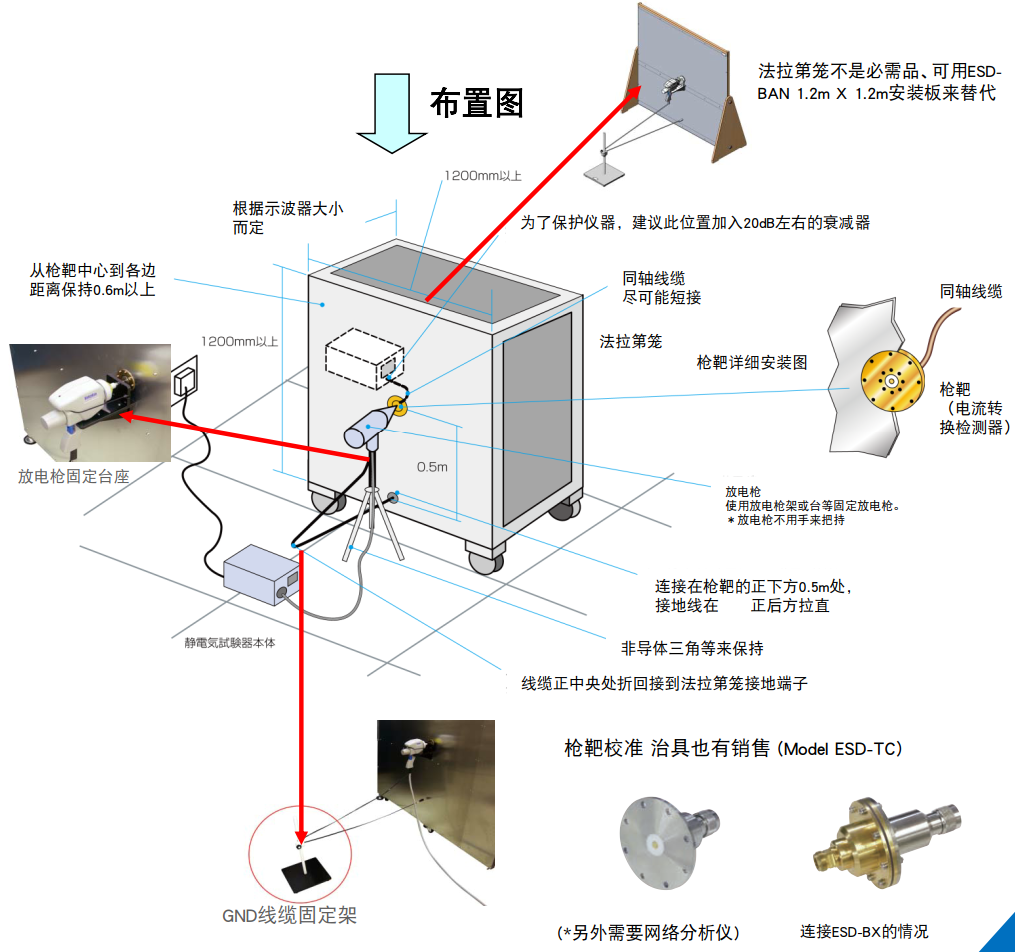

三、连接配置图

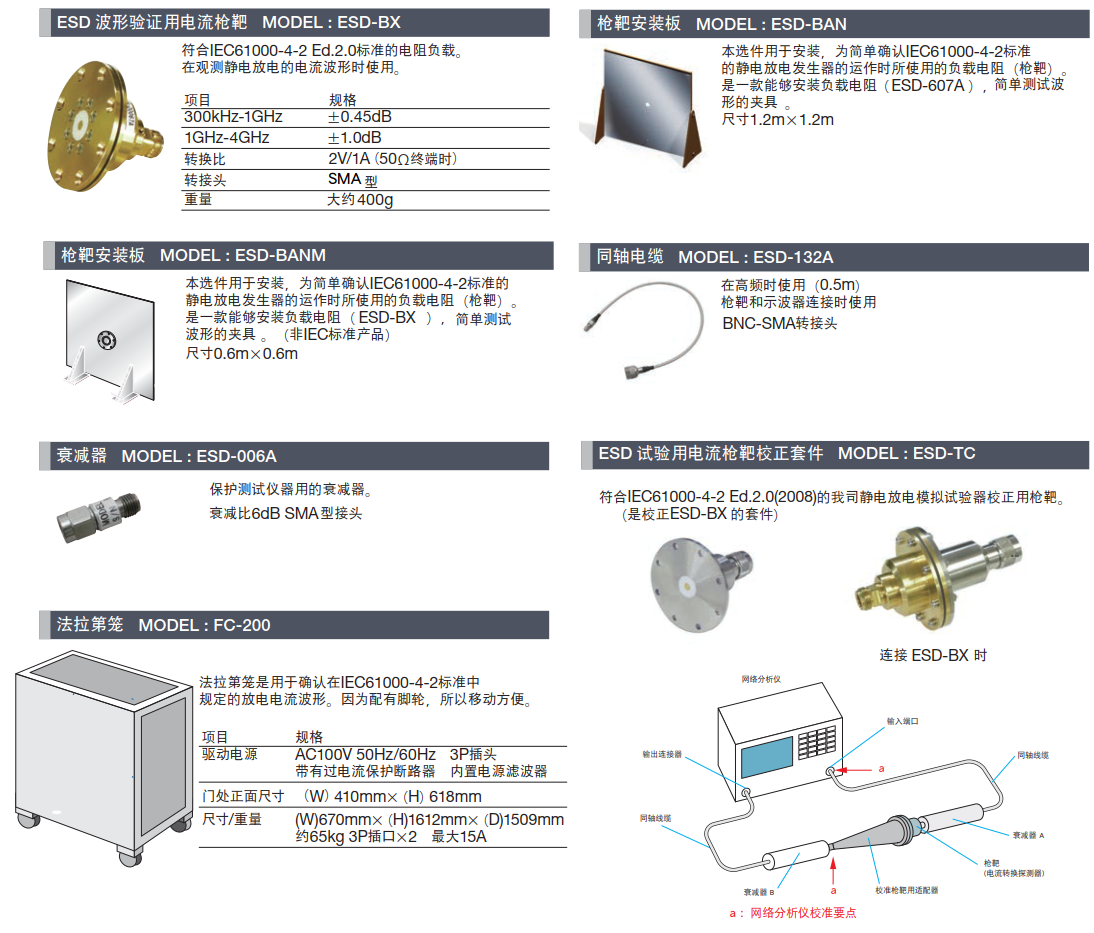

四、选件配置单

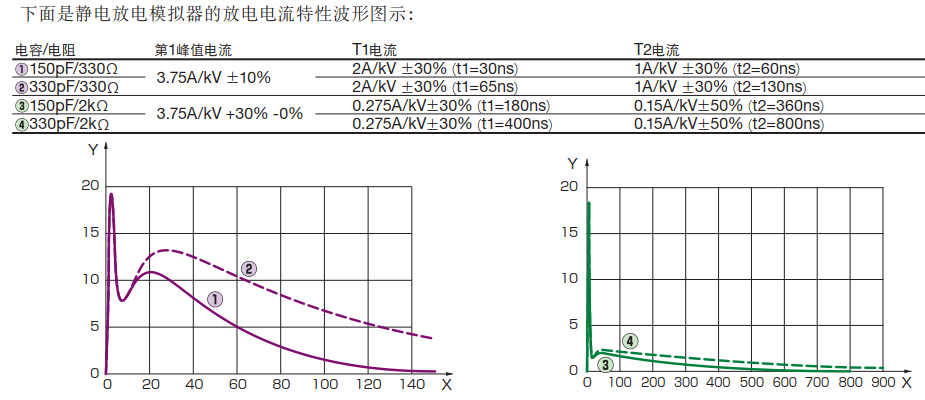

五、静电模拟器的特性波形
