在某些测试情况下，例如家用电器测试一般应要测试电参数与温度变化间的关系，该类需求要把功率分析仪采集的电参数与数据记录仪（还可称为数据采集器，简称数采）采集的温度参数的时间同步。

   不同类型的仪器怎样完成同步采集？接下来为大家介绍横河同步采集温度与电参数的几种方案。横河的功率分析仪与数据记录仪能够采用几种不同的方式来完成数据的同步，工程师们也可按照自己所使用设备的情况来选择合适的方案。

   通过功率分析仪的DA输出实现与数据记录仪的同步采集

   横河的功率分析仪能够选配/DA选件功能，选配了该项选件的功率分析仪能将测量数据转换为模拟电压信号，从后面板的DA输出端子用±5V满刻度直流电压输出电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率，电压峰值、电流峰值和积分值等参数。

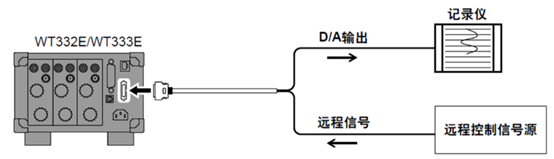

    数据记录仪径直测量DA的输出电压，然后经过线性运算功能将测到的电压换算成原始数据便可。（如下图所示：应用示例1）

   具体操作步骤

   起初在功率分析仪中设定好需要DA输出的项目，将DA输出端子的输出端连接至数据记录仪的模拟采集通道上。

   然后在数据记录仪上的通道设置中将信号类型设定为DCV，量程设置6V量程，上下限设为±5V；运算选择线性缩放，把运算的上下限设为功率分析仪的量程便可。

   比如DA通道1输出的是500mA量程的Irms值，可以将线性变换设定为-5V, +5V, -500, 500，单位设为mA。

   此类方法的特点是：简单、通用，只要功率分析仪具备DA输出功能，便可与数据记录仪进行连接。

   使用以太网口实现与数据记录仪的同步采集

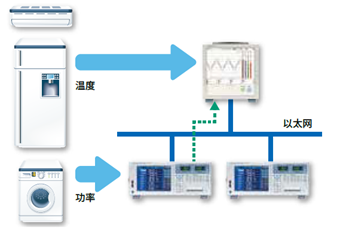

   横河的数据记录仪具备WT通信功能（/E2选件），配置该选件之后，便可用网线将横河功率分析仪连接至数据记录仪上，让功率分析仪的数据经过以太网传输至记录仪的通信通道（/MC选件）上。(如下图所示：应用示例2)

【应用示例2】

   该类连接方式的特点在于数据经过以太网存放在数据记录仪的通信通道里面，连接方式与设置都十分方便、简单，除此之外还可同步采集几百个电参数。

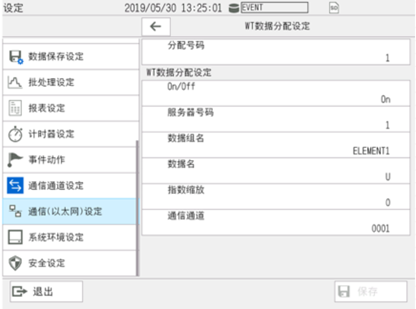

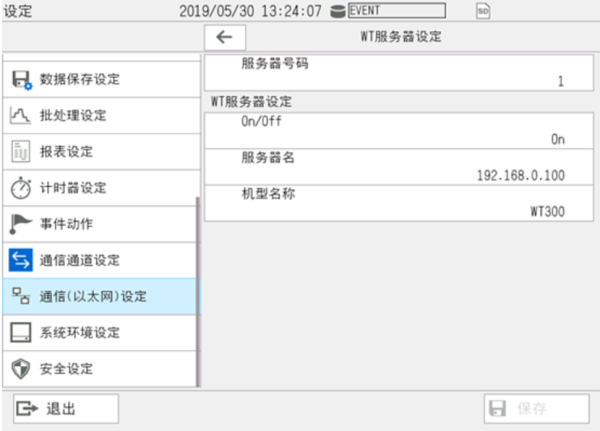

   使用该类办法，需要将设备设定在同一个网段，之后全部的设置便可在数据记录仪上进行，我们只要在记录仪上输入功率计的IP地址，并对通信通道进行分配即可，如下图所示：

    通过数据采集软件GA10实现与数据记录仪的同步采集

    除了上述两种在仪器上设定的方式以外，还可经过软件的方式完成功率分析仪与数据记录仪的同步，把电参数与温度同时传到计算机上，便于数据的存储和记录。

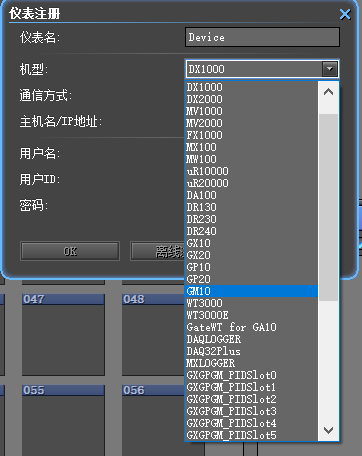

    采用软件的方式时，需要如上一种方式一样，将仪器、计算机设置在同一网段。之后在工程界面，对需要一起采集的仪器完成注册。

    功率分析仪WT3000/WT3000E能够直接与GA10连接，其他型号的功率分析仪应要经过一个小工具GateWT来与GA10连接。具体操作步骤如下所示：

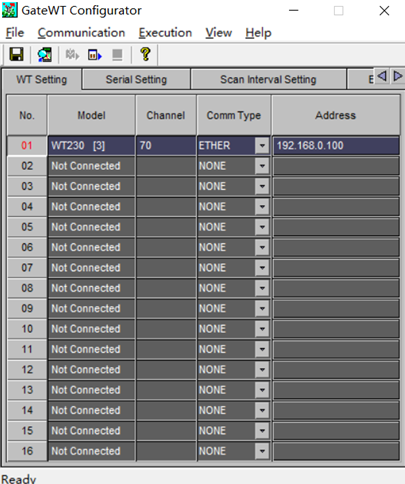

   使用管理员身份运行GateWT，输入功率计的ip地址后，点击“执行”。

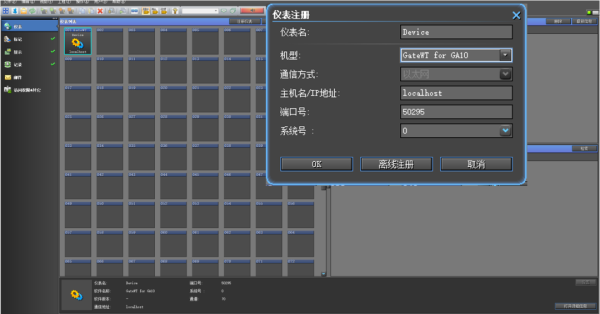

    之后运行横河的数据记录软件GA10，对功率计完成注册。注册时机型选择GateWT for GA10，此时主机名/IP地址这一栏要输入“localhost”，接下来点击注册。

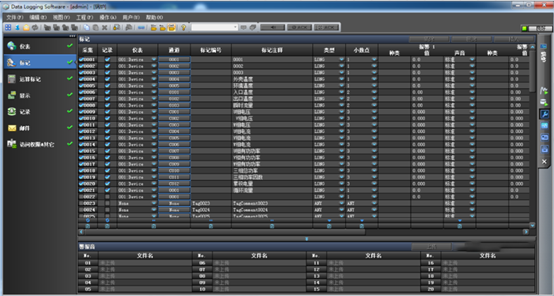

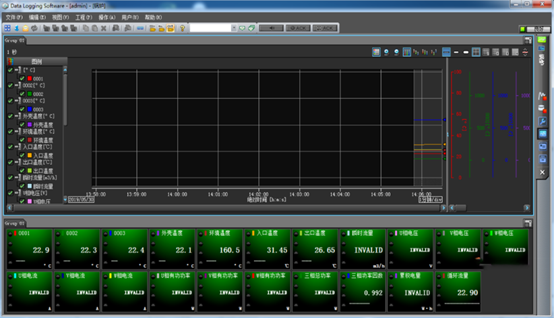

    下一步，在标记菜单中，挑选好要采集与记录的通道。在显示菜单中设定好显示格式，便可一起监测、记录全部的数据。

    通过数据采集软件iDAQAnywhere实现与数据记录仪的同步采集

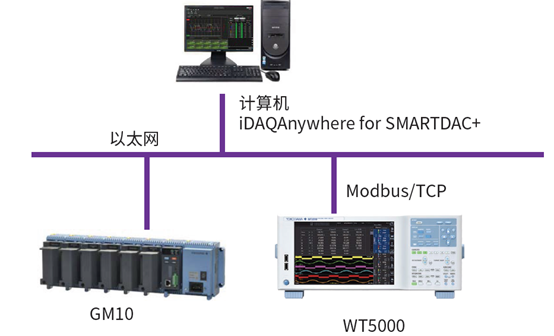

    除了GA10之外，横河的另一款软件iDAQAnywhere也可完成数据记录仪和功率分析仪WT5000的同步采集。该类方式采用了Modbus/TCP协议来读取功率计的数据，之后映射到数据记录仪的通信通道。

    把数据记录仪和功率分析仪连接到计算机后，运行软件。

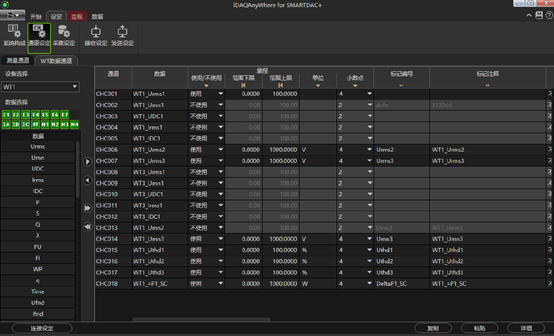

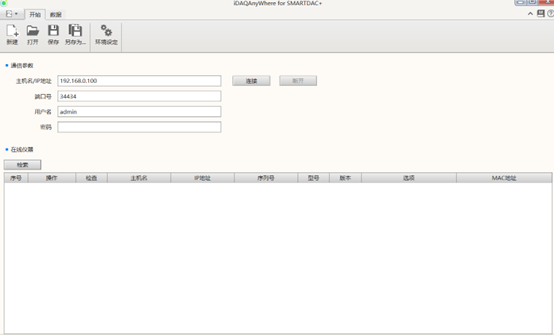

    输入数据记录仪的IP地址，或是点击检索，自动检索到数据记录仪的IP地址之后，点击连接，进入到通道设置界面。此时就能够添加WT数据了。设置界面如下所示：

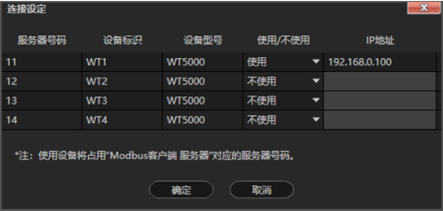

    选择WT数据通道，触击左下角连接设定，之后输入功率分析仪的IP地址。

    接下来点击确定之后，在左边栏选择需要的电参数，增添至右边的通道列表，便可开始同步采集、记录。此种方式当前仅适用于WT5000，同时多能够连接4台功率分析仪。

   小总结：

   以上几种方法大家可按照需求进行选择！还有不懂的或是想要了解的可在后台留言进行讨论！如果有其他有趣的内容可分享出来一起了解，更多型号资料可在后台留言获得。
